هذا هو مصدر الضوء ذو النطاق العريض L-band ASE الذي يوفر أ مصدر ضوء مستقر وعالي الطاقة 10 ~ 200 ميجاوات في نطاق الطول الموجي L-band (1567 ~ 1603 نانومتر). مصمم للتطبيقات عالية الدقة، فهو يوفر نطاقًا واسعًا و خرج منخفض الضوضاء، مما يجعله مثاليًا للاتصالات البصرية واستشعار الألياف و التصوير الطبي.
|
غرض |
وحدة |
قيم |
ملحوظات |
|||||
|
النطاق الطيفي |
نانومتر |
1567 ~ 1603 |
|
|||||
|
طاقة الإخراج |
ميغاواط |
10، |
20 |
50 |
100 |
200 |
|
|
|
الكثافة الطيفية للطاقة |
ديسيبل ميلي واط/نانومتر |
≥-6، |
≥-3 |
≥1 |
≥4 |
≥7 |
|
|
|
نطاق تنظيم الطاقة |
- |
10%~100% |
خياري |
|||||
|
التسطيح الطيفي |
ديسيبل |
≥2.5 (النوع)، ≥3 (الحد الأقصى) |
|
|||||
|
عزل الإخراج |
ديسيبل |
≥35 |
|
|||||
|
عدم استقرار السلطة |
ديسيبل |
± ± 0.02 (15 دقيقة)؛ |
± ± 0.5٪؛ ± ± 1.2٪ |
|||||
|
لكل |
ديسيبل |
.20.2 |
≥23 |
|
||||
|
ألياف ضفيرة |
- |
سمف-28 |
PM1550 |
FC/APC |
||||
|
واجهة الاتصالات |
- |
شاشة تعمل باللمس / DB9 أنثى (RS232) |
الفوق |
|||||
|
DB9 أنثى (RS232) |
الوحدة النمطية |
|||||||
|
مزود الطاقة |
- |
تيار متردد 110 ~ 240 فولت، <30 وات |
الفوق |
|||||
|
تيار مستمر 5 فولت، <15 وات |
الوحدة النمطية |
|||||||
|
أبعاد |
مم |
255 (عرض) × 285 (عمق) × 115 (ارتفاع) |
الفوق |
|||||
|
150 (عرض) × 125 (عمق) × 20 (ارتفاع) |
الوحدة النمطية |
|||||||
|
70 (عرض) × 90 (عمق) × 15 (ارتفاع) |
الوحدة النمطية |
|||||||
|
درجة حرارة التشغيل |
℃ |
-5 ~ +55 |
|
|||||
|
رطوبة التشغيل |
℃ |
0~70% |
|
|||||
● طيفي التسطيح .52.5 ديسيبل ؛
● 10/20/50/100/200 مللي واط طاقة الإخراج ، 10 ~ 100% قابلة للتعديل ؛
● DB9 اتصالات أنثى (RS232) لسهولة التكامل.
1. تطبيقات المنتج-L-band ASE مصدر الضوء واسع النطاق
● بصري استشعار الألياف؛
● طبي التصوير؛
● بصري اتصالات الألياف.

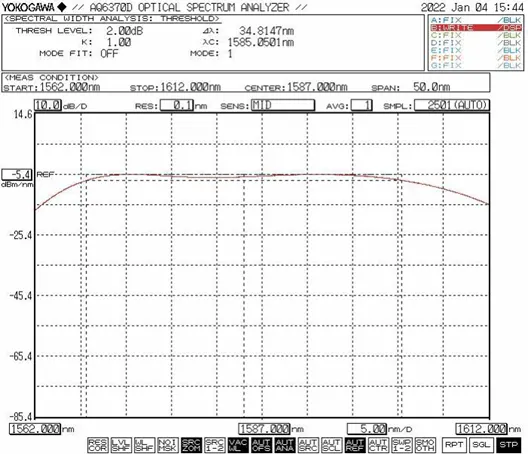

● الطيف النموذجي
● الملحقات القياسية
|
|
مُكَمِّلات |
كمية |
|
1 |
مصدر ضوء ASE (مضيف الوحدة) |
1 |
|
2 |
كابل بيانات USB-RS485 DB9 |
1 |
|
3 |
محول الطاقة (اختياري) |
1 |
|
4 |
تقرير اختبار المنتج |
1 |
|
5 |
دليل التشغيل |
1 |
الخطوة 1. التفريغ والتجميع: من فضلك تحقق مما إذا كانت الملحقات كاملة
قبل التجميع.
الخطوة 2. توصيل وصلات وصل الألياف: مفتوح غطاء الغبار الموجود على موصل الألياف أو الحافة، وتحقق من وجه نهاية الألياف، و قم بتوصيل الألياف أو لصق الألياف بالجهاز أو عداد الطاقة المراد اختباره بعد التأكد من عدم وجود تلوث أو ضرر.
الخطوة 3. توصيل محول الطاقة و الكابل التسلسلي: قم بتوصيل وحدة مصدر الضوء ومحول الطاقة؛ اتصال وحدة مصدر الضوء والكمبيوتر باستخدام كابل إشارة USB-RS232. (ملاحظة: يحتاج الكمبيوتر إلى تثبيت برنامج تشغيل المنفذ التسلسلي أولاً. يمكن أن يكون السائق الموجودة على القرص المضغوط أو تم الحصول عليها من شركة Box Optronics.)

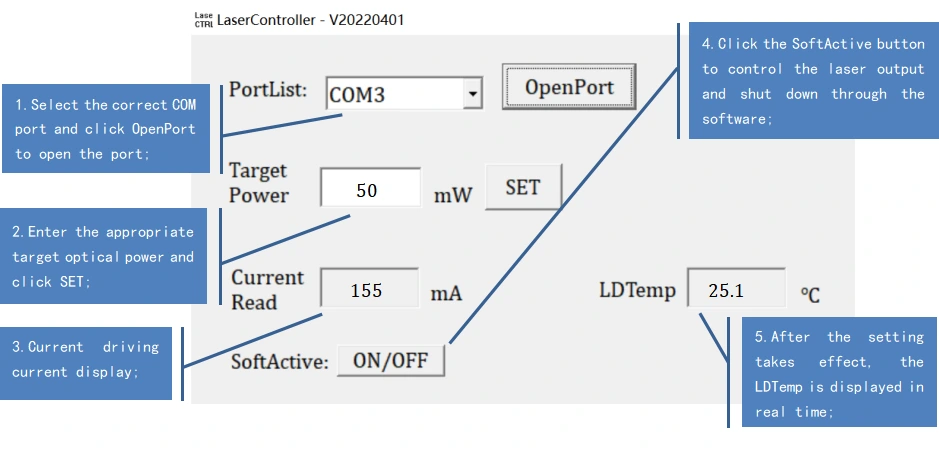

Setp4.Use: افتح مصدر الضوء مفتاح التنشيط ضوء مؤشر إخراج مصدر الضوء قيد التشغيل، وهناك مخرجات الطاقة الضوئية. في هذا الوقت، قيمة العمل الحالية والطاقة الضوئية هي المعلمات التي تم تعيينها بواسطة الكمبيوتر المضيف عند إيقاف التشغيل الأخير. يمكن أن يكونوا كذلك تم تعديله وحفظه في برنامج الكمبيوتر المضيف (فقط لإصدار الطراز مع قوة قابلة للتعديل).
الخطوة 5. بعد الاستخدام: انقر فوق زر الإغلاق، وأوقف تشغيل مصدر الطاقة، وافصله اتصال الألياف.
|
اسم |
النطاق الطيفي |
طاقة الإخراج |
نوع الألياف |
قوة قابلة للتعديل |
البعد |
|
بورصة عمان |
-ل |
-XX |
-XX |
-XX |
-X |
|
مصدر ضوء بورصة عمان |
L: نطاق L |
10:10 ميجاوات 20:20 ميجاوات 50:50 ميجاوات 1 ساعة: 100 ميجاوات 2 ساعة: 200 ميجاوات |
سم:SMF-28 مساء:PM1550 |
(*ت: مع) |
م15 :الوحدة النمطية م20 :الوحدة النمطية ب: الفوق |
على سبيل المثال: ASE-L-2H-SM-T-B
(معلومات الطلب: مصدر ضوء واسع النطاق L-band ASE، خرج 200 ميجاوات الطاقة، الطاقة قابلة للتعديل، مع ألياف SM، حزمة الفوق).
للحصول على متطلبات مخصصة أخرى، يرجى الاتصال بـ: sales06@boxoptronics.com
● شروط الاقتباس
(1) إكسو:
إذا كان لديك حساب DHL/ UPS/ FedEx، فإن Box Optronics تقترح استخدامه EXW. نقوم بالشحن عبر حسابك؛ نحن لا نفرض تكلفة الشحن.
(2) داب:
إذا لم يكن لديك حساب، يرجى الدفع المسبق لتكلفة الشحن المنتجات.
(3) أخرى
● شروط الدفع
تتوفر باي بال وT/T.
يستغرق حوالي 10-15 يوم عمل للإنتاج. (إذا كان هناك بعضها في المخزون، سيتم شحنها بشكل أسرع.)
قد تستغرق الخدمات اللوجستية الدولية 3-5 أيام عمل.
● لا يُنصح بتوصيل وفصل الألياف الضوئية بشكل متكرر موصل في نهاية الإخراج. وهذا يساعد على تجنب التلوث بالغبار الذي يمكن أن يحدث زيادة فقدان الإدخال أو التسبب في حرق وجه الموصل.
● عند بدء التشغيل، تأكد أولاً من مفتاح الطاقة ومفتاح التشغيل متوقفة عن التشغيل، ثم قم بتوصيل الطاقة. عند إيقاف التشغيل، قم أولاً بإيقاف تشغيله مفتاح التبديل بعد انطفاء ضوء مؤشر الحالة، افصل الطاقة. افعل عدم قطع الطاقة مباشرة أثناء تشغيل مصدر الضوء.
● إذا كانت هناك حاجة إلى توصيل ألياف الإخراج بألياف أخرى، فهذا هو الحال يوصى باستخدام جهاز الربط الانصهار.
● يرجى اتخاذ الاحتياطات اللازمة ضد الرطوبة والغبار والتآكل. متجر في مكان جاف.
● فترة الضمان:
إصلاح أو استبدال مجاني للعيوب غير الناجمة عن الإنسان خلال 1 سنة من الشراء. خدمات الصيانة المدفوعة متوفرة بعد سنة واحدة.
● الاستثناءات من الضمان المجاني:
خلال فترة الضمان المجانية، خدمات الإصلاح أو الاستبدال مجانية سيتم توفيرها للأخطاء الناجمة عن مشاكل جودة المنتج. ومع ذلك، صندوق تحتفظ شركة Optronics بالحق في رفض خدمات الإصلاح المجانية فيما يلي الحالات خلال فترة الضمان:
(1) الأضرار الناجمة عن العوامل الطبيعية (مثل البرق والغبار) أو التأثيرات البيئية.
(2) الأعطال بسبب التشغيل غير السليم من قبل المستخدم.
(3) الضرر الجسدي الواضح الناتج عن الخطأ البشري.
(4) التفكيك أو التعديل أو الإصلاح غير المصرح به.
(5) ملصقات الضمان المعدلة أو غير الكاملة الموجودة على الهيكل.
(6) الضرر أو الخسارة أثناء النقل.
