1064nm ASE مصدر ضوء النطاق العريض

جدول المحتويات

1. مقدمة 1064nm ASE مصدر ضوء النطاق العريض

2. التقنية المواصفات

3. ميزات المنتج

4. التطبيقات النموذجية

5. تفاصيل المنتج

6. خطوات التشغيل

7. طلب ​​المعلومات

8. ورقة البيانات وورقة الاختبار

9. شروط الاقتباس و الدفع

10. المهلة الزمنية

11. ملاحظات العملية و الصيانة

12. ضمان الجودة و خدمة ما بعد البيع

مقدمة المنتج

هذا مصدر ضوء عريض النطاق 1064 نانومتر ASE يعتمد على ليزر مضخة الألياف وأشباه الموصلات المطعمة بالإيتربيوم، مع نطاق طيفي 1040~1080 نانومتر التغطية و10/20/30/50/100/500/1000 ميجاوات طاقة الإخراج. مجموعة كاملة من الملحقات متضمنة؛ دليل المستخدم المقدمة. إنها مناسبة لاختبار أجهزة الألياف الضوئية، وإنتاج شبكات FBG، والطبية التصوير، وما إلى ذلك. يرجى اتخاذ الاحتياطات اللازمة ضد الرطوبة والغبار والتآكل؛ ذلك يجب أن يتم تخزينها في مكان جاف.

مواصفات المنتج

ميزات المنتج

● طيفي التسطيح. 

● الإخراج الطاقة اختيارية وقابلة للتعديل.

● استقرار عالي طاقة الإخراج

● الوحدة النمطية/الطاولة خيارات مزدوجة مع مراقبة الاتصالات لسهولة التكامل.

تطبيقات المنتج

● استشعار الألياف؛

● التصوير الطبي؛

● جهاز الألياف الضوئية اختبار.

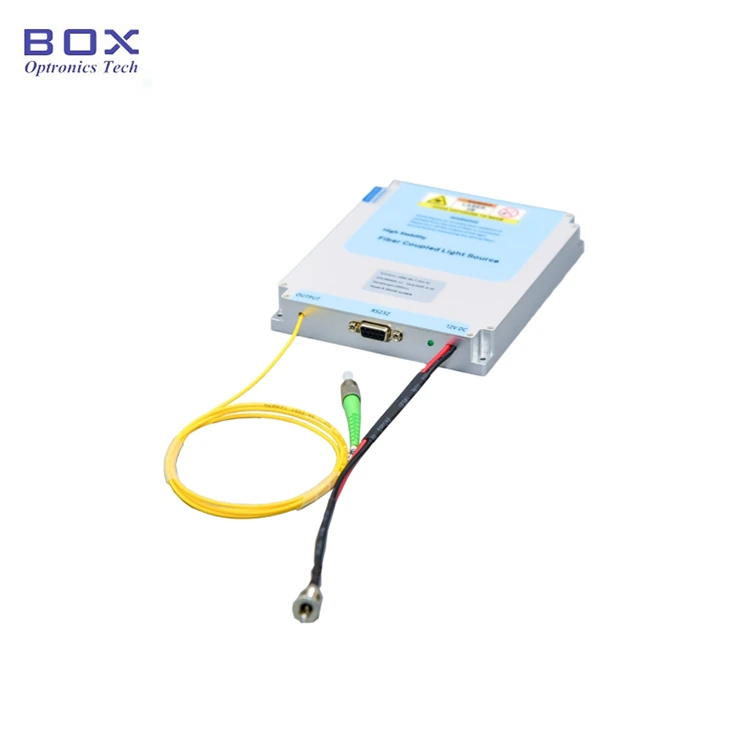

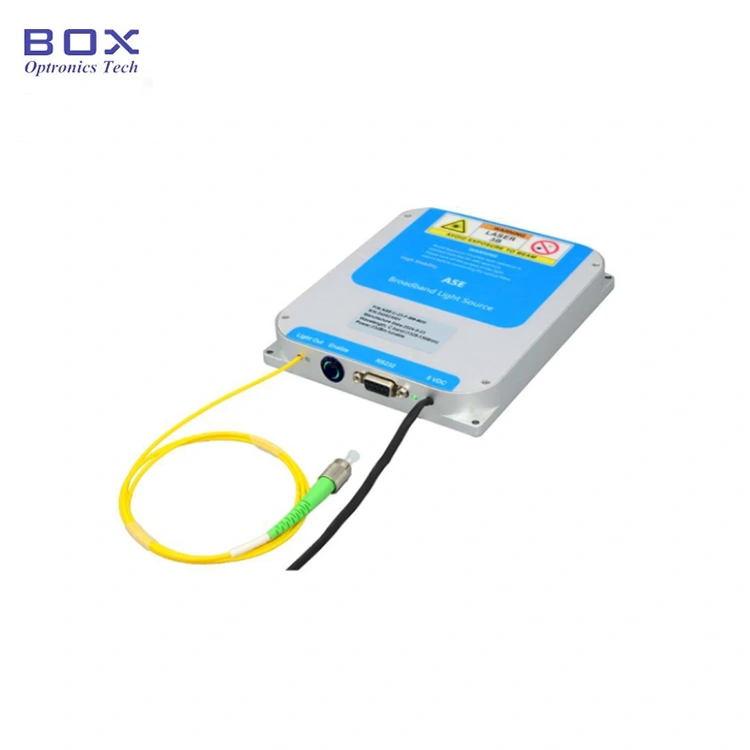

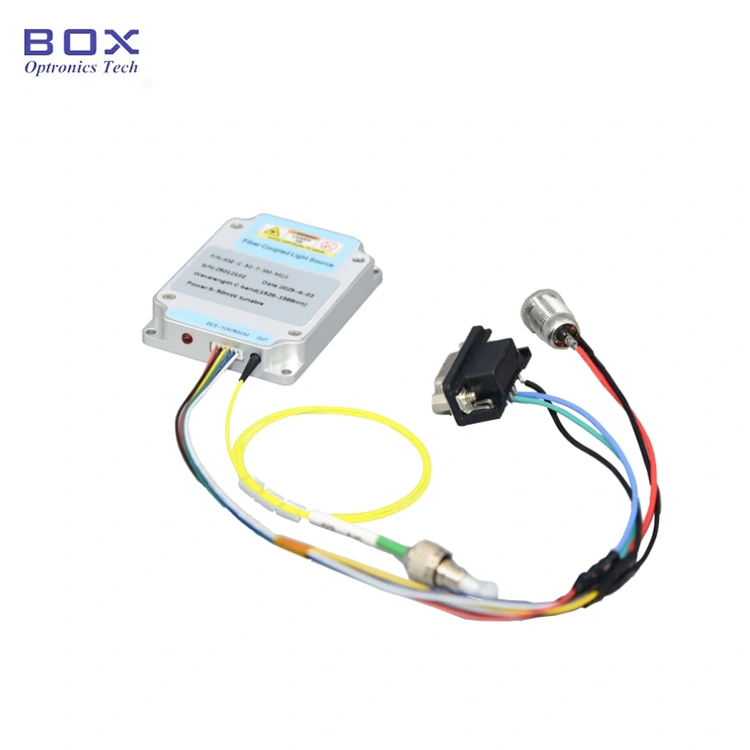

المنتج التفاصيل

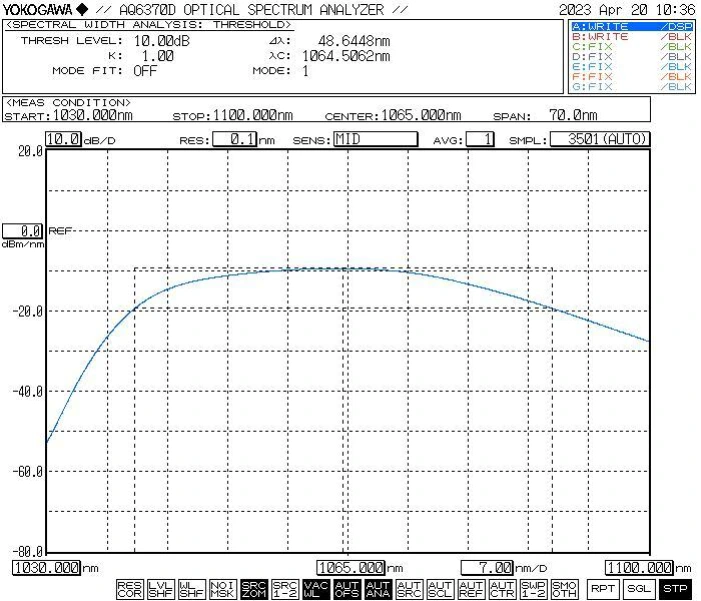

● الطيف النموذجي

● الملحقات القياسية

خطوات العملية

الخطوة 1. التفريغ والتجميع: من فضلك تحقق مما إذا كانت الملحقات كاملة

قبل التجميع.

الخطوة 2. توصيل وصلات وصل الألياف: مفتوح غطاء الغبار الموجود على موصل الألياف أو الحافة، وتحقق من وجه نهاية الألياف، و قم بتوصيل الألياف أو لصق الألياف بالجهاز أو عداد الطاقة المراد اختباره بعد التأكد من عدم وجود تلوث أو ضرر.

الخطوة 3. توصيل محول الطاقة و الكابل التسلسلي: قم بتوصيل وحدة مصدر الضوء ومحول الطاقة؛ اتصال وحدة مصدر الضوء والكمبيوتر باستخدام كابل إشارة USB-RS232. (ملاحظة: يحتاج الكمبيوتر إلى تثبيت برنامج تشغيل المنفذ التسلسلي أولاً. يمكن أن يكون السائق الموجودة على القرص المضغوط أو تم الحصول عليها من شركة Box Optronics.)

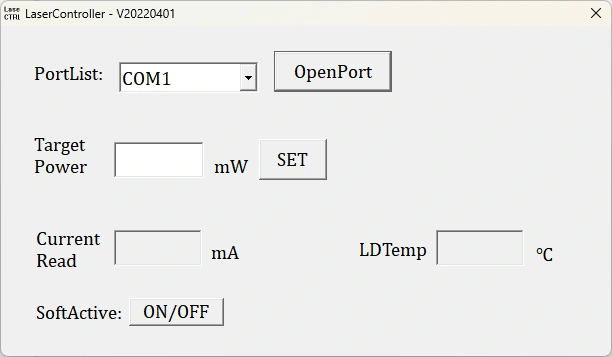

Setp4.Use: افتح مصدر الضوء مفتاح التنشيط ضوء مؤشر إخراج مصدر الضوء قيد التشغيل، وهناك مخرجات الطاقة الضوئية. في هذا الوقت، قيمة العمل الحالية والطاقة الضوئية هي المعلمات التي تم تعيينها بواسطة الكمبيوتر المضيف عند إيقاف التشغيل الأخير. يمكن أن يكونوا كذلك تم تعديله وحفظه في برنامج الكمبيوتر المضيف (فقط لإصدار الطراز مع قوة قابلة للتعديل).

الخطوة 5. بعد الاستخدام، انقر فوق زر الإغلاق، وأوقف تشغيل مصدر الطاقة، وافصله اتصال الألياف.

الطلب معلومات

على سبيل المثال: ASE-1064-10-SM-T-M20

(معلومات الطلب: مصدر ضوء عريض النطاق 1064 نانومتر ASE، خرج 10 ميجاوات الطاقة، الطاقة قابلة للتعديل، مع ألياف SM Hi1060، حزمة الوحدة).

للحصول على متطلبات مخصصة أخرى، يرجى الاتصال بـ: sales06@boxoptronics.com

ورقة البيانات و ورقة الاختبار

ورقة البيانات

ورقة الاختبار

شروط الاقتباس و الدفع

● شروط الاقتباس

(1) إكسو:

إذا كان لديك حساب DHL/ UPS/ FedEx، فإن Box Optronics تقترح استخدامه EXW. نقوم بالشحن عبر حسابك؛ نحن لا نفرض تكلفة الشحن.

(2) داب:

إذا لم يكن لديك حساب، يرجى الدفع المسبق لتكلفة الشحن المنتجات.

(3) أخرى

● شروط الدفع

تتوفر باي بال وT/T.

مهلة

يستغرق حوالي 10-15 يوم عمل للإنتاج. (إذا كان هناك بعضها في المخزون، سيتم شحنها بشكل أسرع.)

قد تستغرق الخدمات اللوجستية الدولية 3-5 أيام عمل.

ملاحظات العملية و الصيانة

● لا يُنصح بتوصيل وفصل الألياف الضوئية بشكل متكرر موصل في نهاية الإخراج. وهذا يساعد على تجنب التلوث بالغبار الذي يمكن أن يحدث زيادة فقدان الإدخال أو التسبب في حرق وجه الموصل.

● عند بدء التشغيل، تأكد أولاً من مفتاح الطاقة ومفتاح التشغيل متوقفة عن التشغيل، ثم قم بتوصيل الطاقة. عند إيقاف التشغيل، قم أولاً بإيقاف تشغيله مفتاح التبديل بعد انطفاء ضوء مؤشر الحالة، افصل الطاقة. افعل عدم قطع الطاقة مباشرة أثناء تشغيل مصدر الضوء.

● بالنسبة لنماذج مصدر الضوء ذات النطاق العريض ASE ذات طاقة خرج أقل أكثر من 200 ميجاوات، يمكن توصيل موصل ألياف الإخراج بوضع فردي آخر أجهزة الألياف عبر محول قابل للإزالة (شفة الألياف). ومع ذلك، إذا وجه النهاية موصل الألياف ملوث، وهو عرضة بشدة للتلف الناتج عن الحروق عند تنشيط الليزر، حتى لو كانت طاقة الليزر منخفضة جدًا. ولذلك، قبل توصيل موصل الألياف، يجب عليك استخدام الألياف المتخصصة أدوات التنظيف لتنظيف الوجه النهائي تمامًا. بالإضافة إلى ذلك، استخدم الألياف يقوم مفتش الوجه النهائي بفحص السطح بعناية والتأكد من أنه كامل خالية من الغبار والملوثات قبل إجراء الاتصال عبر الألياف شفة. أثناء التنظيف والفحص والاتصال لموصل الألياف، يجب عليك التأكد من أن مصدر الضوء في حالة التعطيل؛ تحت رقم يجب إجراء هذه العمليات أثناء وجود مصدر الضوء انبعاث الضوء. بمجرد اكتمال الاستخدام وتم فصل الموصل من مكونات الألياف الأخرى، يجب عليك تغطية موصل الألياف على الفور مع غطاء غبار واقي.

● نماذج مصدر ضوء ASE ذات النطاق العريض بقدرة خرج تبلغ 200 ميجاوات أو قد يتميز الجزء العلوي بضفيرة إخراج منتهية بموصل FC/APC. ومع ذلك، فإن هذا الموصل مخصص فقط لطاقة الإخراج التي يبدأها المستخدم المراقبة (عن طريق الاتصال بمقياس الطاقة الضوئية) أو للتواصل مع ميزاء الألياف المنتهي بـ FC لتوجيه مخرج الليزر إلى المساحة الحرة. ذلك يُنصح بشدة بعدم استخدام محول شفة لمزاوجة هذا مباشرة موصل مع أسلاك التوصيل المصنوعة من الألياف أو الأجهزة الأخرى المملوكة للمستخدم؛ القيام بذلك يحمل خطرًا كبيرًا بإتلاف كل من موصل الألياف والجهاز وحدة مكبر الصوت نفسها إذا كان التوصيل البيني مع الألياف الأخرى مطلوبًا، فهو كذلك يوصى باستخدام الربط الانصهار؛ علاوة على ذلك، تأكد من أن أنواع الألياف التي يتم توصيلها متوافقة بشكل متبادل.

● قم بتخزين الجهاز في بيئة جافة وخالية من الرطوبة.

ضمان الجودة و خدمة ما بعد البيع

● فترة الضمان:

إصلاح أو استبدال مجاني للعيوب غير الناجمة عن الإنسان خلال 1 سنة من الشراء. خدمات الصيانة المدفوعة متوفرة بعد سنة واحدة.

● الاستثناءات من الضمان المجاني:

خلال فترة الضمان المجانية، خدمات الإصلاح أو الاستبدال مجانية سيتم توفيرها للأخطاء الناجمة عن مشاكل جودة المنتج. ومع ذلك، صندوق تحتفظ شركة Optronics بالحق في رفض خدمات الإصلاح المجانية فيما يلي الحالات خلال فترة الضمان:

(1) الأضرار الناجمة عن العوامل الطبيعية (مثل البرق والغبار) أو التأثيرات البيئية.

(2) الأعطال بسبب التشغيل غير السليم من قبل المستخدم.

(3) الضرر الجسدي الواضح الناتج عن الخطأ البشري.

(4) التفكيك أو التعديل أو الإصلاح غير المصرح به.

(5) ملصقات الضمان المعدلة أو غير الكاملة الموجودة على الهيكل.

(6) الضرر أو الخسارة أثناء النقل.
