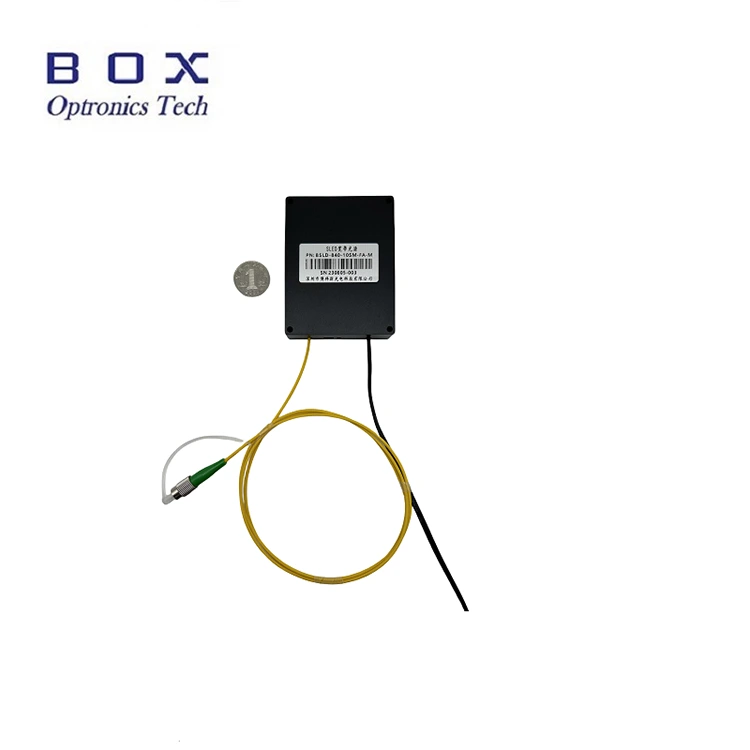

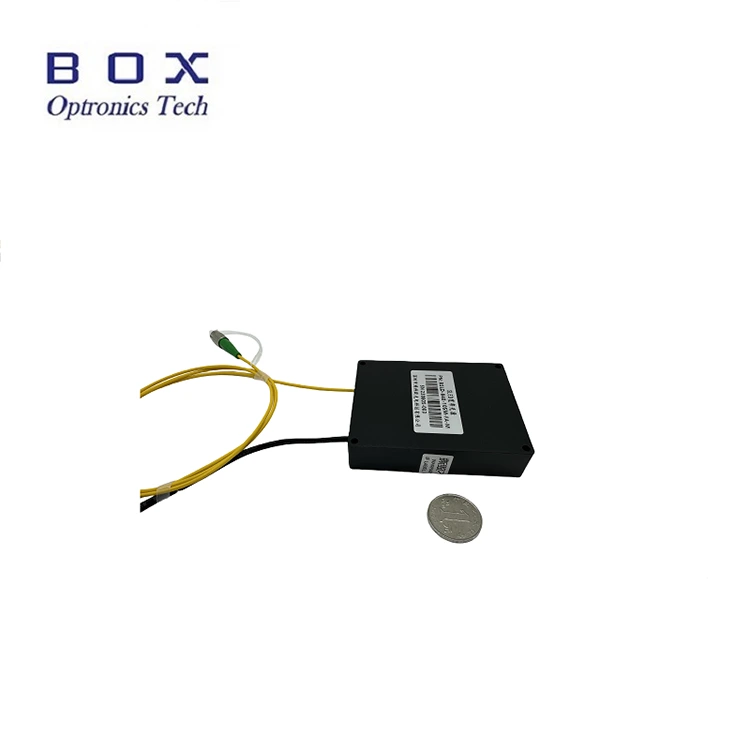

هذا هو مصدر ضوء عريض النطاق SLD 840 نانومتر 10 ميجاوات 40 نانومتر يعتمد تقنية الصمام الثنائي فائق الإضاءة، مع طاقة خرج أكبر من 10 ميجاوات، وعرض النطاق الترددي -3 ديسيبل أكثر من 40 نانومتر، والطيف المسطح، والتموج المنخفض، واستقرار ممتاز على المدى الطويل.
وهو يدعم تكوينات الطاولة التي تعمل باللمس والتكوينات المعيارية مع واجهة اتصال RS-485 وبرنامج مراقبة لتكامل النظام. مناسبة لاستشعار الألياف والتصوير الطبي. يرجى دائمًا توصيل/فصل الألياف بدون طاقة لتجنب حرق نهاية الوجه.
|
حدود |
وحدة |
قيم |
ملحوظات |
||
|
الطول الموجي التشغيلي |
نانومتر |
840 |
±20 |
||
|
طاقة الإخراج |
ميغاواط |
دقيقة. 10 |
840 نانومتر |
||
|
- عرض النطاق الترددي 3 ديسيبل |
نانومتر |
دقيقة. 40 |
اكتب. 45 |
- |
|
|
الاستقرار على المدى القصير |
ديسيبل |
± ± 0.02/15 دقيقة |
|
||
|
الاستقرار على المدى الطويل |
ديسيبل |
± ± 0.05 / 8 ساعات |
|
||
|
عازل بصري |
ديسيبل |
بدون |
الوحدة النمطية |
||
|
ألياف ضفيرة |
- |
Hi780 أو PM850 |
FC/APC |
||
|
واجهة الاتصالات |
- |
شاشة تعمل باللمس/DB9 أنثى (RS485) |
الفوق |
||
|
- |
DB9 أنثى (RS485) |
الوحدة النمطية |
|||
|
مزود الطاقة |
- |
تيار متردد 110 ~ 240 فولت، <30 وات |
الفوق |
||
|
- |
5VDC أو 12VDC، <15W |
الوحدة النمطية |
|||
|
أبعاد |
مم |
195 (عرض) × 220 (عمق) × 120 (ارتفاع) |
الفوق |
||
|
مم |
70 (عرض) × 90 (عمق) × 18 (ارتفاع) |
الوحدة النمطية |
|||
|
درجة حرارة التشغيل |
℃ |
-5 ~ +55 |
|
||
|
الرطوبة التشغيلية |
% |
0~70% |
|
||
تموج طيفي منخفض ل
الطيف المسطح؛
اتصالات DB9 Female(RS485) لسهولة التكامل؛
تخصيص انتاج الطاقة ونوع الألياف.
استشعار الألياف الضوئية؛
التصوير الطبي؛
التصوير المقطعي التوافقي البصري (OCT).

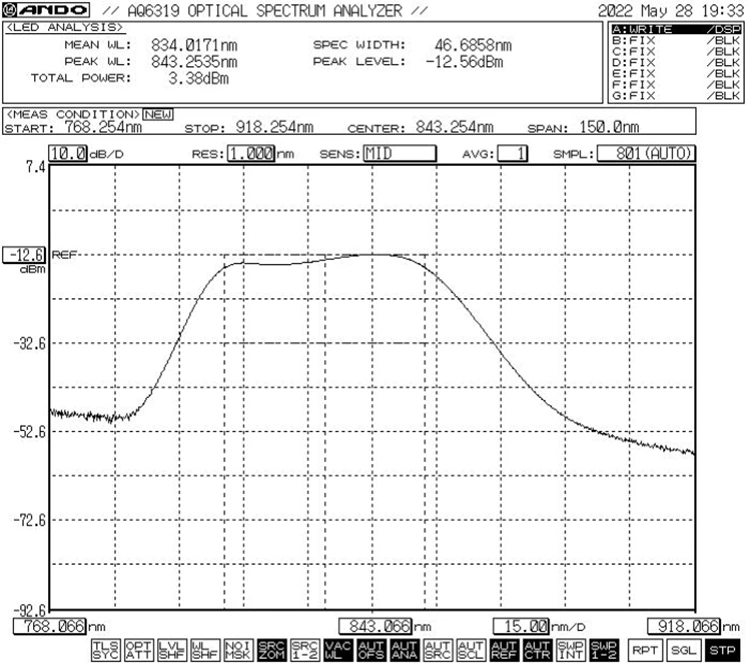

الطيف النموذجي: -3 ديسيبل عرض النطاق الترددي الحد الأدنى 40 نانومتر / النوع 45 نانومتر
البعد (مم)
|
|

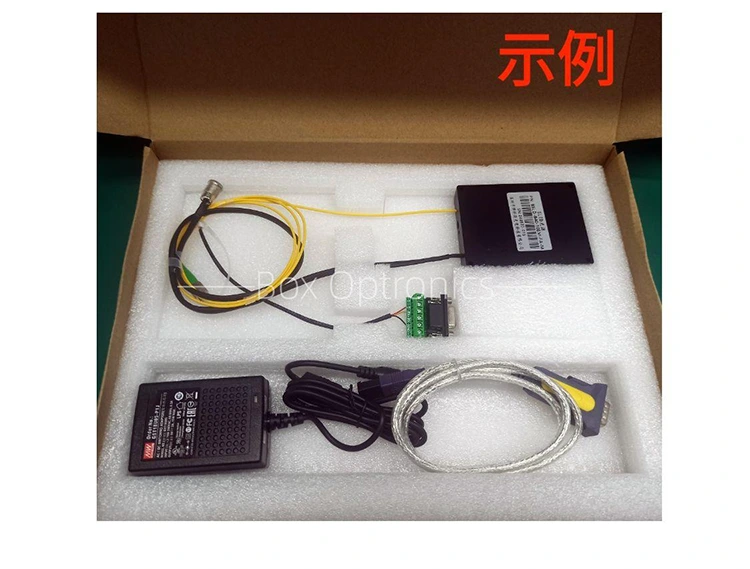

مُكَمِّلات |
كمية |
|
1 |
مصدر ضوء SLED (مضيف الوحدة) |
1 |
|
2 |
كابل بيانات USB-RS485 DB9 |
1 |
|
3 |
كابل المنفذ الأخضر |
1 |
|
4 |
محول الطاقة (اختياري) |
1 |
|
5 |
تقرير اختبار المنتج |
1 |
الخطوة 1. تفريغ العبوة: قبل التجميع، تحقق مما إذا كانت جميع الملحقات كاملة، بما في ذلك وحدة مصدر ضوء SLED، وكابل بيانات USB، وكابل المنفذ الأخضر، ومحول الطاقة، وتقرير الاختبار، وما إلى ذلك.
الخطوة 2. مصدر الطاقة: متصل بمصدر طاقة تحويل التيار المستمر أو مصدر طاقة منظم يلبي متطلبات مصدر الطاقة الخاص به. استخدم فقط محول الطاقة الأصلي المطابق (DC5V أو DC12V). قد تؤدي محولات الطاقة غير المناسبة إلى إتلاف مصدر الضوء. (يتم توفير محول الطاقة وفقًا لمعايير الجهد المحلي.)
الخطوة 3. توصيل ألياف الإخراج: افتح غطاء الغبار عند موصل الألياف أو الحافة، وتحقق من وجه نهاية الألياف، وقم بتوصيل الألياف أو لصق الألياف بالجهاز أو عداد الطاقة ليتم اختباره بعد التأكد من عدم وجود تلوث أو تلف.
Setp4. الاتصال بالكمبيوتر المضيف: استخدم كابل المنفذ الأخضر وكابل بيانات USB-RS485 DB9 لتوصيل مصدر ضوء النطاق العريض SLD 840 نانومتر 10 ميجاوات 40 نانومتر والكمبيوتر؛ يجب على الكمبيوتر أولاً تثبيت برنامج تشغيل منفذ تسلسلي مخصص لتحديد كابل بيانات المنفذ التسلسلي USB-RS485، وإلا فلن يتمكن برنامج الكمبيوتر المضيف ووحدة مصدر الضوء من الاتصال والاتصال بشكل صحيح. من فضلك اسأل Box Optronics عن السائق.

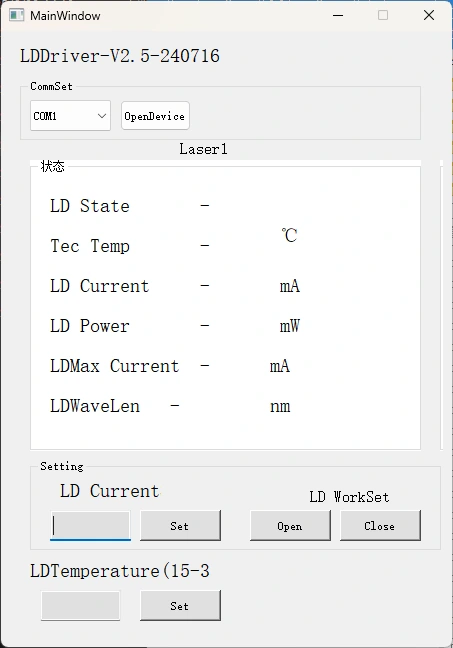

الخطوة5. برنامج التحكم: يوفر Box Optronics الأمر التسلسلي أو برنامج الكمبيوتر للتحكم في درجة حرارة LD الحالية ودرجة حرارة LD لمصدر ضوء النطاق العريض SLD 840nm 10mW 40nm. اختر المنفذ الصحيح، واضبط التيار ودرجة الحرارة، ثم انقر فوق الزر "فتح". (لمنع حدوث ضرر، قم بزيادة تيار محرك الأقراص ببطء عند التشغيل الأولي. ولا تقم بتطبيق التيار الكامل على الفور.)
الخطوة6. بعد الاستخدام، انقر فوق زر الإغلاق، وأوقف تشغيل مصدر الطاقة، وافصل اتصال الألياف.
|
اسم |
الطول الموجي |
طاقة الإخراج |
-3 ديسيبل عرض النطاق الترددي |
نوع الألياف |
البعد |
الجهد االكهربى |
|
بي إس إل دي |
-XXX |
-XX |
-XX |
العشرين |
-X |
(X) |
|
SLD مصدر الضوء |
840:840 نانومتر |
10:10 ميجاوات |
4:40 نانومتر |
سم:مرحبا780 مساء:PM850 |
م: الوحدة النمطية ب: الفوق |
الافتراضي: 5VDC ح: 12 فولت تيار مستمر |
على سبيل المثال: BSLD-840-104SM-FA-M
(معلومات الطلب: مصدر ضوء واسع النطاق SLD 840nm 10mW 40nm، مع ألياف SM Hi780، موصل FC/APC، حزمة الوحدة، مصدر طاقة 5VDC).
للحصول على متطلبات مخصصة أخرى، يرجى الاتصال بـ: sales06@boxoptronics.com
شروط الاقتباس
(1) إكسو:
إذا كان لديك حساب DHL/ UPS/ FedEx، فإن Box Optronics تقترح عليك استخدام EXW. نقوم بالشحن عبر حسابك؛ نحن لا نفرض تكلفة الشحن.
(2) داب:
إذا لم يكن لديك حساب، يرجى الدفع المسبق لتكلفة الشحن للمنتجات.
(3) أخرى
شروط الدفع
تتوفر باي بال وT/T.
الإنتاج: 10 أيام عمل. (إذا كان هناك بعض المخزون، فسيتم شحنه بشكل أسرع.)
الخدمات اللوجستية الدولية: 3-5 أيام عمل.
لا يُنصح بإدخال موصلات الألياف الضوئية أو إزالتها بشكل متكرر في أطراف الإخراج، وذلك لمنع تلوث الغبار - الذي يمكن أن يؤدي إلى زيادة فقدان الإدخال - أو حرق وجوه نهاية موصل الألياف.
قم بتنظيف موصلات الألياف بمسح خالٍ من الوبر وافحصها باستخدام كاشف نهاية الوجه للألياف قبل التوصيل. قم دائمًا بتوصيل/فصل الألياف بدون طاقة لتجنب حرق نهاية الوجه. يجب تغطية موصلات الألياف الضوئية بأغطية غبار.
إذا كان من الضروري توصيل ألياف الإخراج بألياف أخرى، فمن المستحسن استخدام جهاز الربط الانصهار.
يرجى اتخاذ الاحتياطات اللازمة ضد الرطوبة والغبار والتآكل. تخزينها في مكان جاف.
فترة الضمان:
إصلاح أو استبدال مجاني للعيوب التي لم يسببها الإنسان خلال عام واحد من تاريخ الشراء. خدمات الصيانة المدفوعة متوفرة بعد سنة واحدة.
