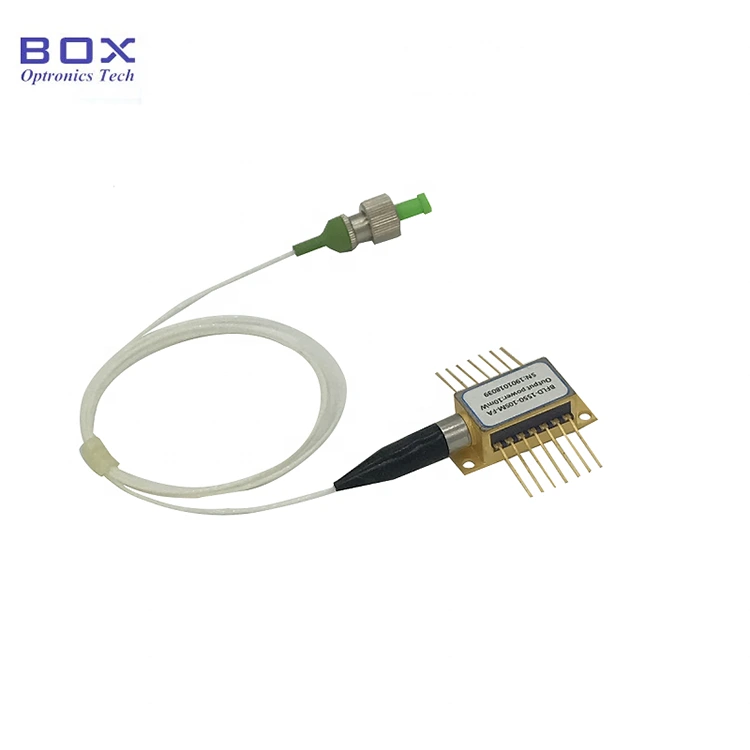

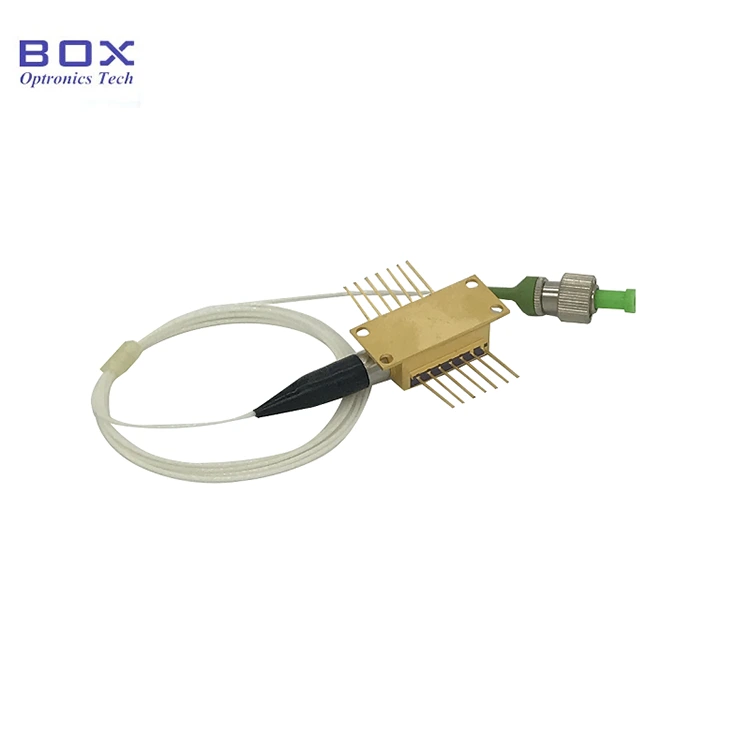

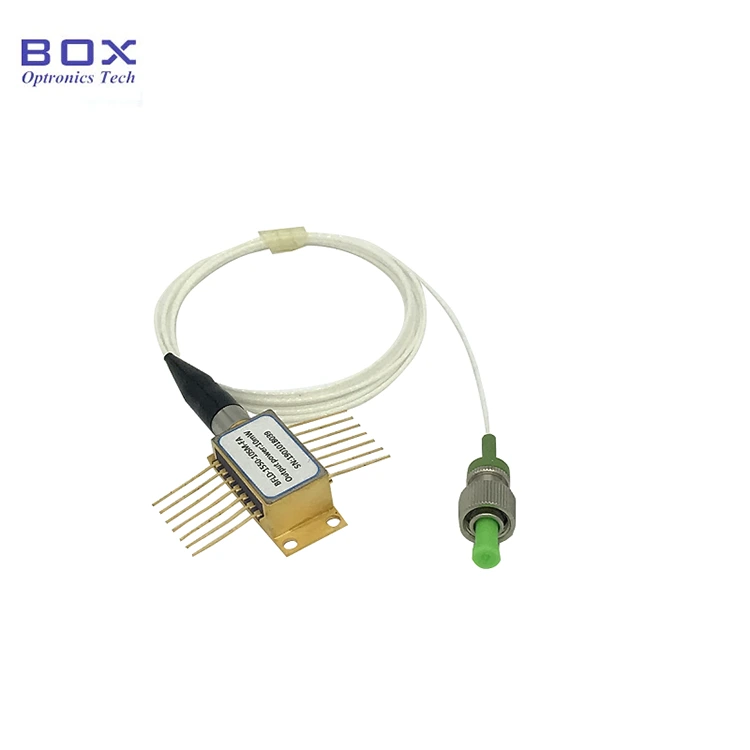

هذا هو ليزر الفراشة عالي الطاقة 1550 نانومتر DFB 40 ميجاوات، المدمج في TEC، ورصد PD، والثرمستور. يتميز بطول موجي ثابت، 40 ميجاوات انتاج الطاقة، والتيار عتبة منخفضة. اختياري مع ألياف SM/PM، واسعة درجة حرارة التشغيل، وموثوقية عالية، ومناسبة للاتصالات الألياف، الأدوات البصرية، واستشعار الألياف. يرجى التحكم في محرك الأقراص الحالي و درجة الحرارة بدقة، وتجنب الضرر الزائد.
|
المعلمة |
رمز |
حالة |
دقيقة. |
اكتب. |
الأعلى. |
وحدة |
|
الطول الموجي التشغيلي |
lectC |
الأسلحة الكيميائية، 25 درجة مئوية |
1540 |
1550 |
1560 |
نانومتر |
|
طاقة الإخراج الضوئية |
بي إف |
اس ام فايبر |
40 |
- |
- |
ميغاواط |
|
العتبة الحالية |
إيث |
25 درجة مئوية |
14 |
20 |
50 |
أماه |
|
التشغيل الحالي |
IOP |
الأسلحة الكيميائية |
- |
200 |
300 |
أماه |
|
جهد التشغيل |
VOP |
25 درجة مئوية |
- |
- |
3.0 |
V |
|
قمع الوضع الجانبي نسبة |
سمسر |
- |
35 |
- |
- |
ديسيبل |
|
المجلس التنفيذي الانتقالي الحالي |
ITEC |
- |
-1.5 |
- |
2.5 |
A |
|
المجلس التنفيذي الجهد |
فتيك |
- |
-2.5 |
- |
3.8 |
V |
|
مقاومة الثرمستور |
RTH |
25 درجة مئوية |
9.5 |
10 |
10.5 |
ك أوم |
|
الثرمستور ب القيمة |
β |
25 درجة مئوية/80 درجة مئوية |
- |
3950 |
- |
K |
● متعدد الكم ليزر التغذية المرتدة الموزعة (DFB) للبئر (MQW) ؛
● ألياف SM أو ضفيرة ألياف PM؛
● طاقة الإخراج 40 ميجاوات ؛
● 14 دبوس حزمة BTF مع TEC وMonitor PD.
● الألياف الضوئية الاتصالات؛
● استشعار الألياف الضوئية؛
● اختبار الأجهزة البصرية.

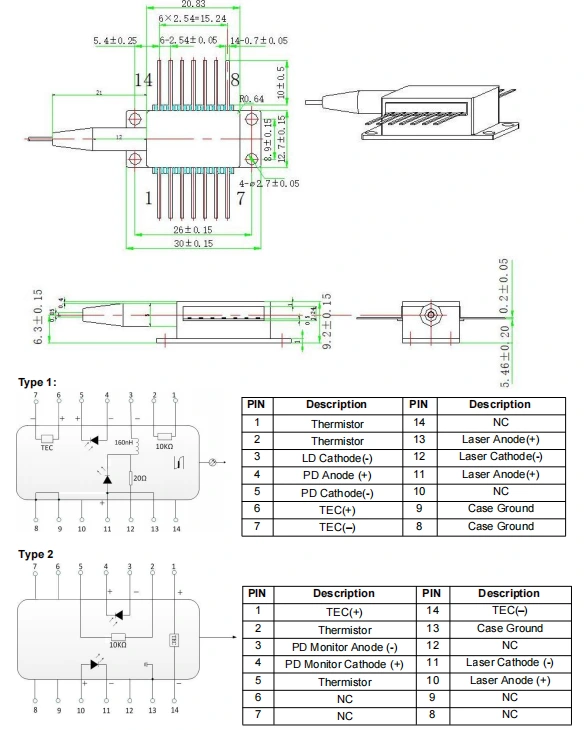

● رسم الحزمة وتعريف PIN-OUT (الوحدة: مم) - 1550 نانومتر DFB 40 ميجاوات عالي ليزر الفراشة القوية

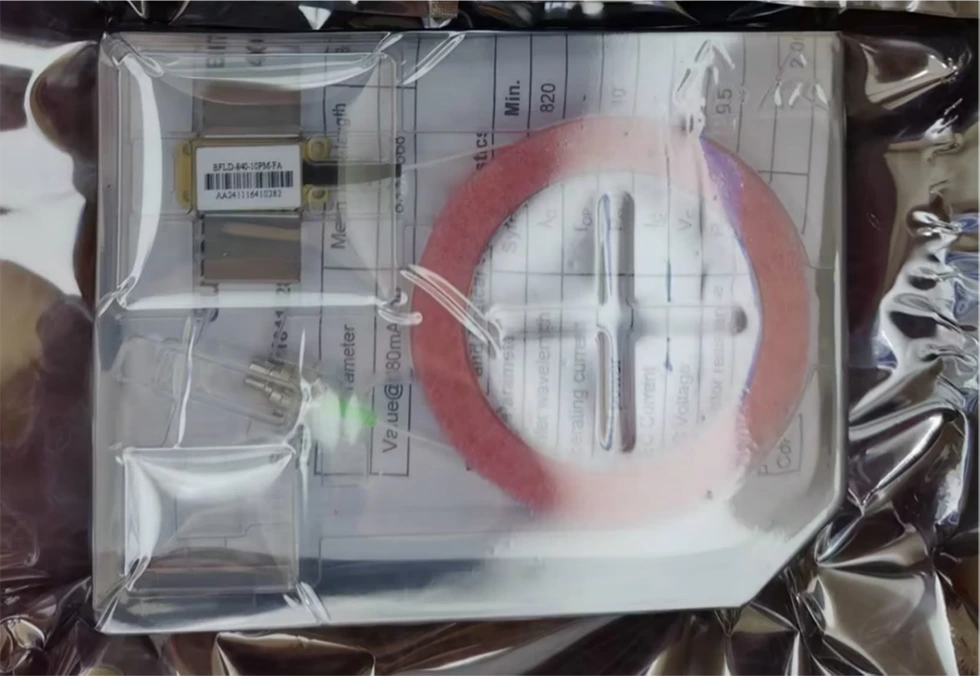

● مثال التعبئة
*جهاز مستقل بدون محرك أقراص؛ حزمة وحدة متكاملة مع برنامج التشغيل الدوائر اختيارية.
|
اسم |
الطول الموجي |
طاقة الإخراج |
نوع الألياف |
موصل |
دبوس خارج |
|
بفيلد |
-XXX |
-XX |
العشرين |
-XX |
X |
|
ديود ليزر DFB |
1550: 1550 نانومتر 1310:1310 نانومتر 1030:1030 نانومتر 1064:1064 نانومتر كودم (1270 ~ 1650) |
10: 10 ميغاواط 20:20 ميجاوات حسب الطلب |
سم :وضع واحد مساء :الاستقطاب صيانة |
اتحاد كرة القدم: FC/APC SA: SC/APC آخر |
1: النوع 1 2: النوع 2 |
على سبيل المثال: BFLD-1550-40SM-FA1
(معلومات الطلب: 1550 نانومتر DFB 40 ميجاوات ليزر الفراشة عالي الطاقة، SM الألياف، موصل FC/APC، دبوس الاتصالات).
للحصول على متطلبات مخصصة أخرى، يرجى الاتصال بـ: sales06@boxoptronics.com
● شروط الاقتباس
(1) إكسو:
إذا كان لديك حساب DHL/ UPS/ FedEx، فإن Box Optronics تقترح استخدامه EXW. نقوم بالشحن عبر حسابك؛ نحن لا نفرض تكلفة الشحن.
(2) داب:
إذا لم يكن لديك حساب، يرجى الدفع المسبق لتكلفة الشحن المنتجات.
(3) أخرى
● شروط الدفع
تتوفر باي بال وT/T.
يستغرق حوالي 10 أيام عمل للإنتاج. (إذا كان هناك بعض في المخزون، سيتم شحنها بشكل أسرع.)
قد تستغرق الخدمات اللوجستية الدولية 3-5 أيام عمل.
● عند التشغيل، يصدر هذا الجهاز شعاع ليزر عالي الكثافة؛ افعل لا تنظر مباشرة إلى نهاية الألياف، لأن القيام بذلك قد يسبب إصابة العين.
● هذا الجهاز حساس للكهرباء الساكنة؛ ولذلك، الالتزام الصارم مطلوب تدابير الحماية المضادة للكهرباء الساكنة أثناء التعبئة والتغليف، النقل والاستخدام. بالإضافة إلى ذلك، يجب اتخاذ الاحتياطات اللازمة للوقاية يرتفع مصدر الطاقة، لأن عدم القيام بذلك قد يؤدي إلى تلف دائم في الجهاز الجهاز (على سبيل المثال، التأكد من تأريض المعدات بشكل صحيح وارتداء واقي مضاد للكهرباء الساكنة حزام المعصم).
● الألياف الضوئية هشة؛ لا تستخدم الألياف لسحب الجهاز. عند إدخال جهاز أو إزالته من مقبسه، لا تضغط عليه أو اسحب الغلاف الموجود في الجزء الخلفي من مبيت الجهاز. للأجهزة مجهزة بالموصلات، تأكد من أن كلاً من الجهاز وموصل الألياف يتم رفعها في وقت واحد أثناء التثبيت أو الإزالة.
● إذا كانت الدبابيس تتطلب لحامًا، فلا يجب أن تكون درجة حرارة اللحام كذلك تتجاوز 260 درجة مئوية، ويجب ألا تتجاوز مدة اللحام 10 ثوانٍ. خاص يجب الانتباه إلى ما يلي: أثناء عملية اللحام يجب أن يكون الجهاز في حالة عدم وجود طاقة، ويجب تأريض مكواة اللحام بشكل صحيح.
● أثناء عملية توصيل الطاقة، لا تستخدم أبدًا تيارًا عاليًا بشكل مباشر، كما هو الحال فهذا يخاطر بإتلاف الشريحة. بدلاً من ذلك، قم بتشغيل الجهاز عند المستوى الحالي على مقربة من عتبة الشريحة، ثم قم بزيادة التيار تدريجيًا بشكل صغير زيادات حتى الوصول إلى المستوى المطلوب.
● قبل تشغيل جميع المكونات، قم أولاً بتنشيط المبرد، و ثم تابع خطوات زيادة الطاقة الإضافية لمنع ارتفاع درجة حرارة الشريحة و الزائد.
● هل من الممكن تغيير الطول الموجي عن طريق ضبط التيار؟ ما هو النطاق؟
--نعم. الحالي معامل الطول الموجي هو 0.01 نانومتر / مللي أمبير، وطول موجة درجة الحرارة المعامل هو 0.1 نانومتر/درجة مئوية. نطاق WL القابل للتعديل يقع حول ~مركز WL+/- 1 نانومتر.
● ما هو عرض الخط؟ هل توفير عرض خطي ضيق LD؟
-3 ~ 5 ميجا هرتز. 1550 نانومتر عرض الخط الضيق LD (اختياري): أقل من 400 كيلو هرتز، 100 كيلو هرتز، 50 كيلو هرتز، 10 كيلو هرتز.
● ما هو تنظيم الطاقة النطاق؟
--10~100%
● ما هو الطول الموجي التسامح؟
--+/- 3 نانومتر. أقل هو اختياري أيضًا.
● هل توفر الحماية أنبوب الألياف وموصل الألياف؟
--نعم. 900um فضفاضة الأنبوب و FC/APC، SC/APC، أو موصلات أخرى اختيارية.
