مصدر ضوء النطاق العريض SLD المقترن بالألياف 840 نانومتر

نظرة عامة على المنتج - مصدر ضوء النطاق العريض SLD المقترن بالألياف 840 نانومتر

تقوم شركة Box Optronics بتصنيع مصدر ضوء النطاق العريض SLD المقترن بالألياف 840 نانومتر، وهو مكون بصري نشط عالي الأداء يعتمد على الانبعاث التلقائي المضخم (ASE) من هيكل مضخم بصري لأشباه الموصلات، مما يوفر طاقة بصرية عالية مع عرض نطاق طيفي واسع وتماسك زمني منخفض.

إنه يوفر طاقة خرج أعلى من مصابيح LED مع الحفاظ على نطاق أوسع بكثير من صمامات الليزر الثنائية، مما يجعله مناسبًا للتطبيقات التي تتطلب تماسكًا منخفضًا وسطوعًا عاليًا.

يتميز بحد أدنى من طاقة الإخراج يبلغ 5 ميجاوات، وعرض نطاق 10 نانومتر نموذجي 3 ديسيبل، واستقرار ممتاز للطاقة (على المدى القصير ± ± 0.02 ديسيبل، على المدى الطويل ± ± 0.05 ديسيبل)، تم تحسين مصدر SLD 840 نانومتر هذا لأنظمة استشعار وتصوير الألياف الضوئية الدقيقة. الجهاز متوفر في كل من شكل الوحدة المدمجة (70 × 90 × 18 مم) لتكامل النظام وشكل الطاولة (195 × 220 × 120 مم) لبيئات المختبرات والاختبار.

مزودًا بأسلاك توصيل من الألياف بقدرة 780 حصانًا وموصلات FC/APC بشكل قياسي، مع واجهة اتصال RS485 اختيارية للمراقبة والتحكم، يوفر مصدر الضوء SLD هذا تنوعًا وموثوقية لمجموعة واسعة من التطبيقات.

الميزات الرئيسية - مصدر ضوء النطاق العريض SLD المقترن بالألياف 840 نانومتر

● طاقة خرج عالية: 5 ميجاوات كحد أدنى

● عرض النطاق الترددي الطيفي الواسع: 10 نانومتر نموذجي (-3 ديسيبل)

● تموج طيفي منخفض لطيف نظيف

● ملف تعريف الطيف الغوسي

● استقرار ممتاز للطاقة: ± ± 0.02 ديسيبل/15 دقيقة على المدى القصير

● الاستقرار على المدى الطويل: ± ± 0.05 ديسيبل / 8 ساعات

● خرج مقترن بالألياف بألياف بقوة 780 حصانًا

● موصل FC/APC قياسي، وتتوفر خيارات أخرى

● عاملان للشكل: الوحدة النمطية والطاولة المكتبية

● واجهة اتصال RS485 للمراقبة

● مقارنة الحلول منخفضة التكلفة

● نطاق واسع لدرجة حرارة التشغيل: -5 درجة مئوية إلى +55 درجة مئوية

● تصميم العبوة مدمج وقوي

● إصدار اختياري يوضع على الطاولة مع تحكم بشاشة تعمل باللمس

التطبيقات النموذجية - مصدر ضوء النطاق العريض SLD المقترن بالألياف 840 نانومتر

● جيروسكوبات الألياف الضوئية (FOG)

● أنظمة التصوير المقطعي التوافقي البصري (OCT).

● التصوير الطبي والبصريات الطبية الحيوية

● أنظمة استشعار الألياف الضوئية

● قياس تداخل الضوء الأبيض

● اختبار وتوصيف المكونات البصرية

● مختبرات البحث والتطوير

● قياس الانعكاسات في مجال التماسك البصري (OCDR)

المواصفات الفنية - مصدر ضوء النطاق العريض SLD المقترن بالألياف 840 نانومتر

المواصفات البصرية (T = 25 درجة مئوية)

المواصفات الميكانيكية والبيئية

تفاصيل المنتج - مصدر ضوء النطاق العريض SLD المقترن بالألياف 840 نانومتر

ما هو SLD؟

الصمام الثنائي فائق الإضاءة (SLD) هو مصدر بصري واسع النطاق لأشباه الموصلات يعتمد على انبعاث تلقائي مضخم (ASE) مع كسب بصري عالي في بنية دليل موجي تشبه الصمام الثنائي الليزري، ويعمل في ظل ظروف ردود فعل بصرية مكبوتة لمنع تذبذب الليزر.

على عكس صمامات الليزر الثنائية التي تعتمد على تجويف رنين، تستخدم SLDs جوانب منخفضة الانعكاس (AR-coated) وهياكل دليل موجي بزاوية أو مائلة لقمع ردود فعل التجويف، مما يتيح مكاسب بصرية عالية مع تجنب عمل الليزر.

الخصائص الرئيسية لـ SLDs:

• طاقة إخراج وسطوع أعلى بكثير من مصابيح LED، مع الحفاظ على تماسك زمني منخفض

• انبعاث النطاق العريض مع غلاف طيفي سلس لـ ASE

• تماسك زمني منخفض جدًا (طول ترابط قصير)، مثالي لتطبيقات قياس التداخل مثل OCT

• بنية دليل موجي أحادية الوضع العرضي عادةً، مما يتيح اقتران ألياف فعال أحادي الوضع

• يتم تصميم الشكل الطيفي عادةً على شكل ملفات شبه غاوسية أو ملفات تعريف مسطحة مخصصة حسب التصميم

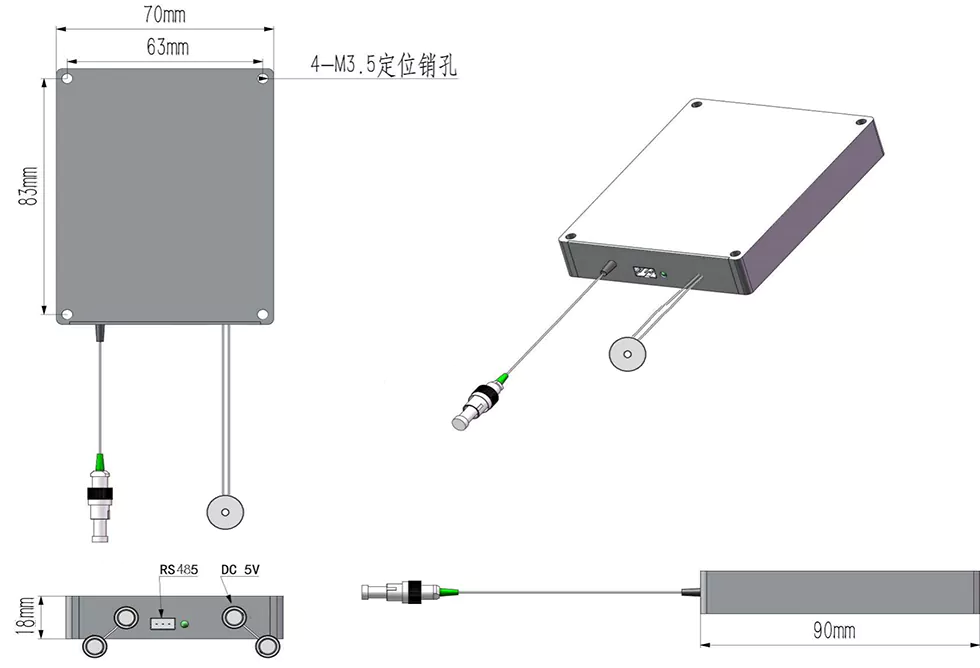

أبعاد الحزمة

يتوفر مصدر الضوء ذو النطاق العريض SLD 840nm في تكوينين للحزم:

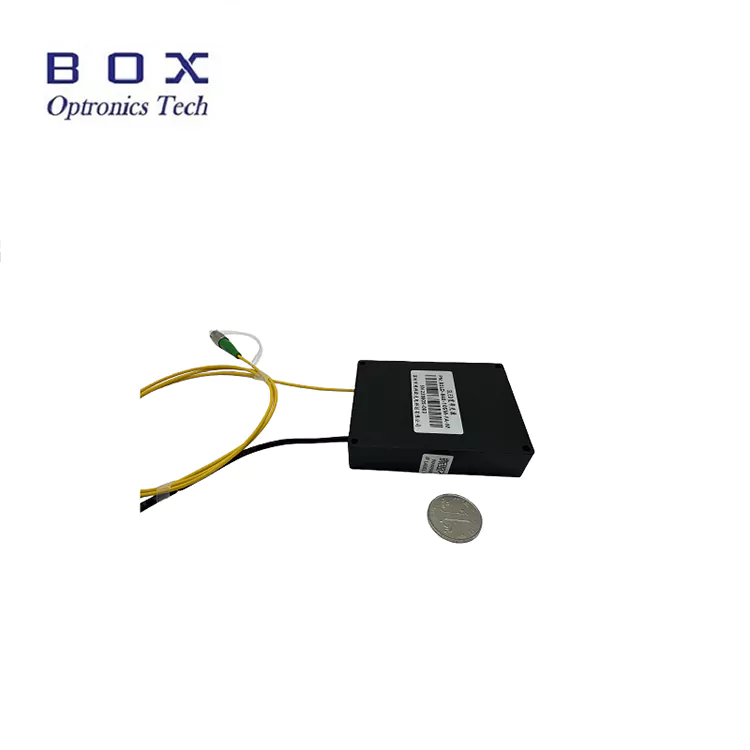

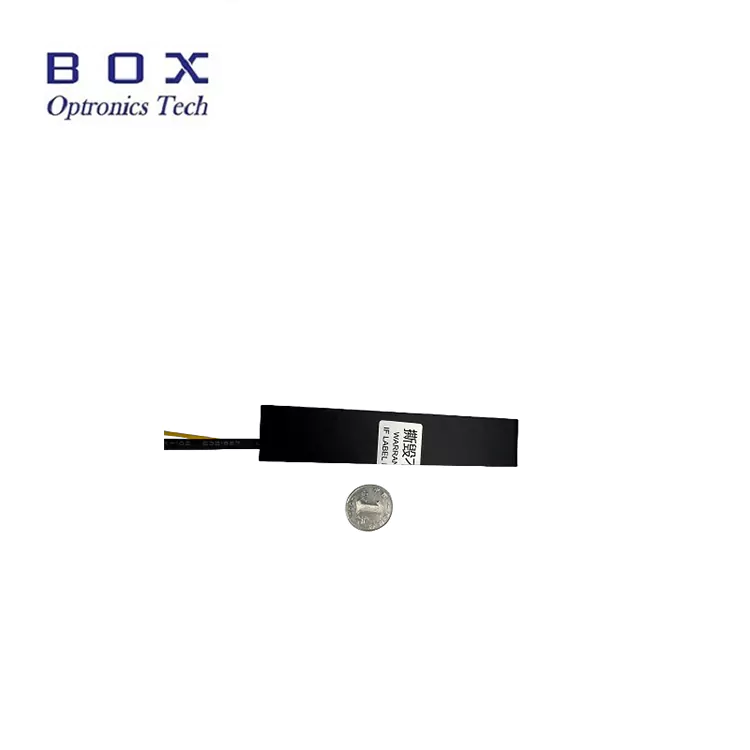

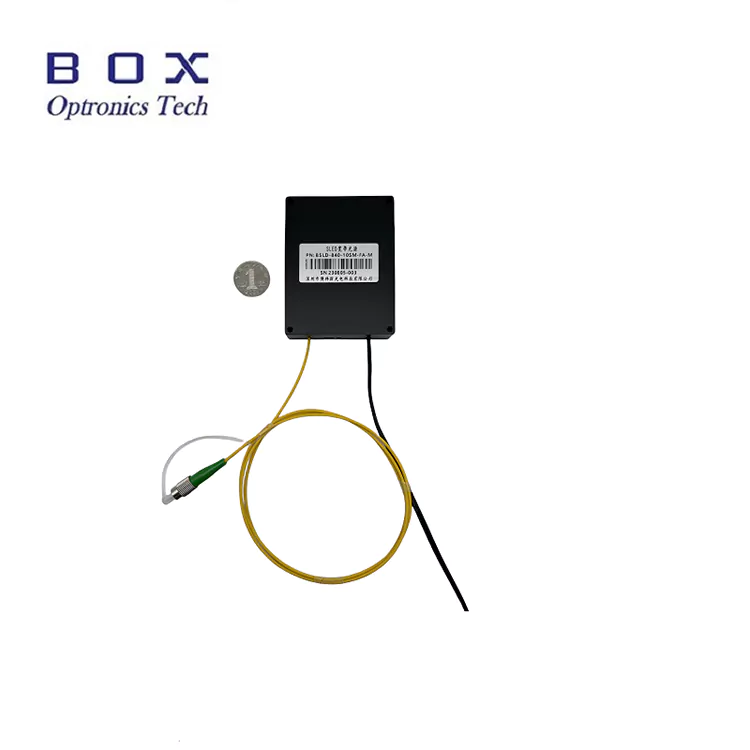

إصدار الوحدة (70 × 90 × 18 مم):

• تصميم مدمج وبسيط لتكامل النظام

• فتحات تركيب 4-M3.5 للتثبيت الآمن

• مدخل طاقة التيار المستمر (5 فولت أو 12 فولت)

• منفذ اتصال RS485 (DB9 أنثى)

• مخرج ضفيرة من الألياف مع موصل FC/APC

• مثالية للتضمين في الأدوات والأنظمة

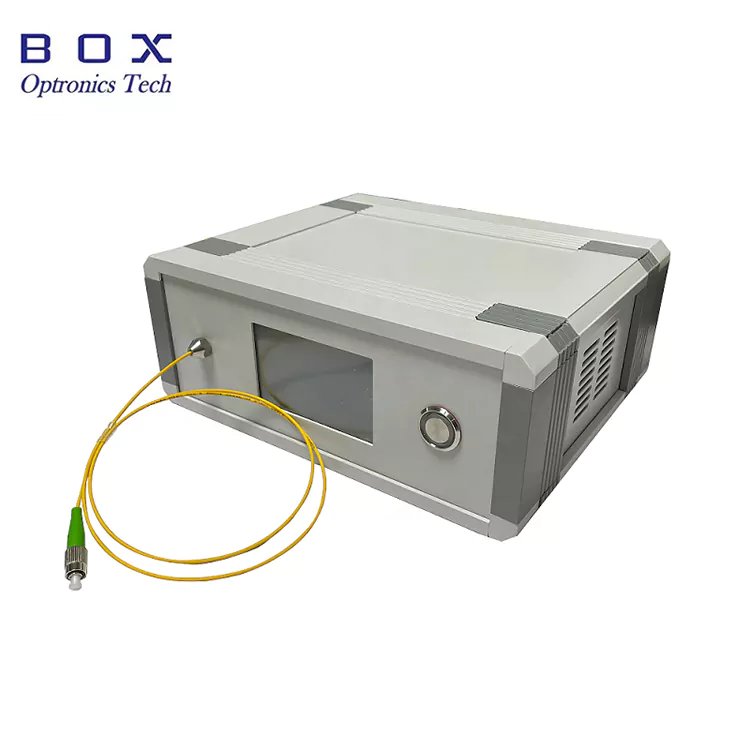

إصدار الفوق (195 × 220 × 120 مم):

• عامل الشكل المنضدي للاستخدام في المختبر

• شاشة عرض مدمجة تعمل باللمس لمراقبة الحالة

• مدخل طاقة التيار المتردد (110-240 فولت عالمي)

• منفذ اتصال RS485 (DB9 أنثى)

• مخرج الألياف على اللوحة الأمامية

• سهلة الاستخدام، وعملية التوصيل والتشغيل

• مثالي لمختبرات البحث والتطوير وبيئات الاختبار

التحكم والمراقبة

يدعم كل من الإصدارين النموذجي والفوقي واجهة الاتصال RS485 للمراقبة والتحكم. بالإضافة إلى ذلك، يتميز الإصدار المخصص للطاولة بشاشة لمس مدمجة للتشغيل المحلي.

معلمات المراقبة والتحكم المتاحة:

• مراقبة طاقة الخرج

• قيادة المراقبة الحالية

• رصد درجة الحرارة

• تعديل الطاقة (اختياري)

• برنامج كمبيوتر مضيف للتحكم في الكمبيوتر (اختياري)

لماذا تختار Box Optronics؟

• رقابة صارمة على الجودة مع اختبار 100% قبل الشحن

• أسعار تنافسية مع إمكانية التسليم بالجملة بشكل مستقر

• خيارات تخصيص مرنة للطول الموجي والطاقة وعرض النطاق الترددي والألياف والموصلات

• دعم فني 7 × 24 ساعة واستجابة سريعة

• الشحن العالمي من خلال خدمة التوصيل السريع DHL وUPS وFedEx

• يتوفر كلا الإصدارين النموذجيين والفوقيين

• برنامج مضيف اختياري لتكامل النظام

• إمدادات موثوقة على المدى الطويل لكميات الإنتاج

الأداء الطيفي - مصدر ضوء النطاق العريض SLD المقترن بالألياف 840 نانومتر

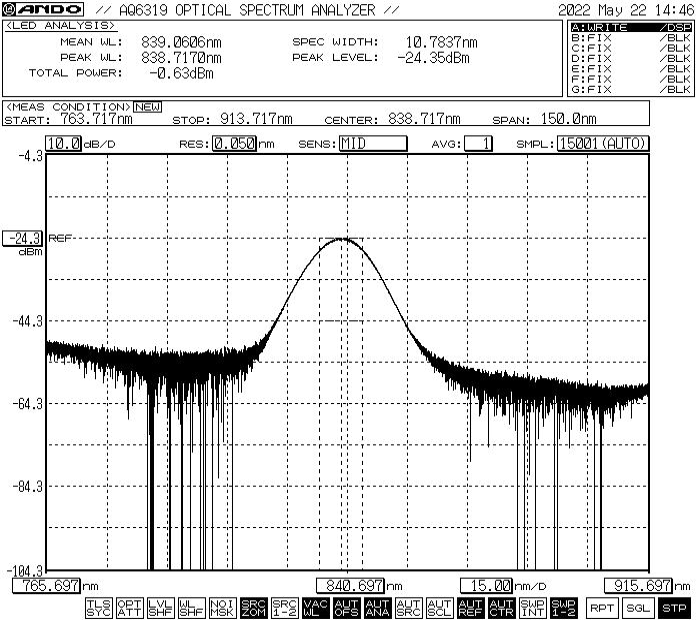

يُظهر الطيف النموذجي الطول الموجي المركزي حوالي 840 نانومتر مع عرض نطاق يبلغ حوالي 10 نانومتر -3 ديسيبل.

*ملاحظة: الطيف الموضح هو الأداء النموذجي. قد يختلف الطيف الفعلي قليلاً من وحدة إلى أخرى. اتصل بنا للحصول على بيانات طيف محددة أو متطلبات طيف مخصصة.

طلب المعلومات - مصدر ضوء النطاق العريض SLD المقترن بالألياف 840 نانومتر

التسميات النموذجية

BSLD - XXX - XX - XX - X - (X)

مثال: BSLD - 840 - 51 - SM - M

مصدر ضوء النطاق العريض SLD 840 نانومتر، خرج 5 ميجاوات، عرض النطاق الترددي 10 نانومتر، ألياف 780 حصان، إصدار الوحدة، مصدر طاقة 5VDC

خيارات التخصيص المتاحة

• الطول الموجي المركزي: 840 نانومتر قياسي، وتتوفر أطوال موجية أخرى عند الطلب

• طاقة الخرج: 5 ميجاوات قياسية، وتتوفر خيارات طاقة أعلى

• النطاق الترددي الطيفي: 10 نانومتر قياسي، وتتوفر خيارات النطاق الترددي الأخرى

• نوع الألياف: 780 حصانًا قياسيًا، وتتوفر ألياف متخصصة أخرى

• طول الألياف: 0.5 م، 1 م، 1.5 م، 2 م (تتوفر أطوال مخصصة)

• نوع الضفيرة: أنبوب سائب 900 ميكرومتر، أنبوب سائب 3.0 مم

• نوع الموصل: FC/APC قياسي، FC/UPC، SC/APC، LC/APC، أو مخصص

• نوع الحزمة: الوحدة النمطية أو الفوقية

• جهد مصدر الطاقة: 5VDC، 12VDC (الوحدة)، 110-240VAC (الطاولة)

• العازل البصري: يتوفر خيار العازل المدمج

• واجهة الاتصال: معيار RS485، وتتوفر واجهات أخرى

• برامج الكمبيوتر المضيفة: متاحة للمراقبة والتحكم

للحصول على متطلبات مخصصة، يرجى الاتصال بفريق المبيعات لدينا مع المواصفات الخاصة بك.

ورقة البيانات وتقرير الاختبار

يتم شحن كل مصدر ضوء ذو نطاق عريض SLD 840 نانومتر مع تقرير اختبار شامل يوثق معلمات الأداء المقاسة. يحتوي ملف PDF الخاص بورقة البيانات على المواصفات التفصيلية ومنحنيات الأداء ورسومات الأبعاد.

• تقرير اختبار فردي متضمن مع كل وحدة

• رقم تسلسلي يمكن تتبعه لكل وحدة

ورقة البيانات

شروط الاقتباس والدفع

شروط الاقتباس

• EXW (Ex Works): يوصى به إذا كان لديك حساب DHL/UPS/FedEx. نحن نقوم بالشحن باستخدام حسابك؛ لا يتم فرض أي تكلفة الشحن من قبلنا.

• DAP (يتم التسليم في المكان): إذا لم يكن لديك حساب توصيل، فيمكننا ترتيب الشحن مع رسوم الشحن المدفوعة مسبقًا.

• شروط أخرى: يرجى الاتصال بنا للمناقشة.

شروط الدفع

• PayPal: دفع سريع وآمن للعينات والطلبات الصغيرة

• T/T (تحويل مصرفي): طريقة الدفع القياسية لأوامر الإنتاج العادية

• ضمان التجارة على بابا: حماية آمنة للطلبات الخاصة بالمعاملات عبر الإنترنت مع ضمان المشتري

• بطاقة الائتمان: مقبولة من خلال PayPal وAlibaba

• شروط الدفع المرنة: قابلة للتفاوض

مهلة

• الإنتاج القياسي: ~10-15 يوم عمل

• التكوينات المخصصة: 15-20 يوم عمل

• الطلبات بالجملة: يرجى الاتصال لمعرفة جدول الإنتاج

• الشحن الدولي: من 3 إلى 5 أيام عمل تقريبًا (DHL/UPS/FedEx Express)

• الخدمة العاجلة: متاحة عند الطلب

ملاحظات العملية والتعامل معها

التعامل مع الألياف

• تجنب الانحناءات أو الالتواءات الحادة التي قد تؤدي إلى تلف الألياف

• لا تقم بسحب أو لف أسلاك التوصيل المصنوعة من الألياف

• تنظيف موصلات الألياف قبل التوصيل باستخدام أدوات التنظيف المناسبة

• استخدم دائمًا أغطية الغبار عندما لا يكون الموصل قيد الاستخدام

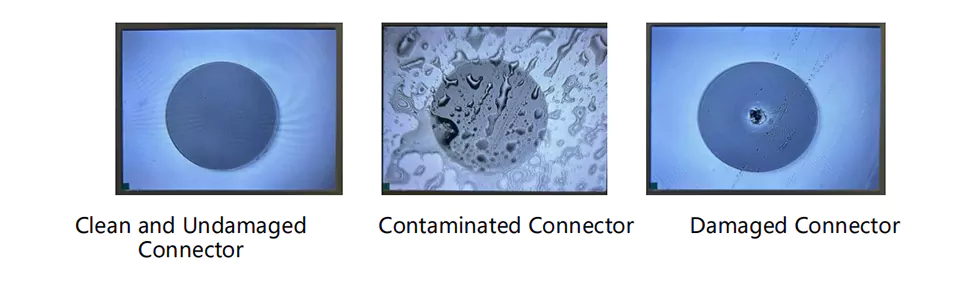

• افحص الوجه النهائي للألياف بحثًا عن أي تلف قبل الاستخدام

اعتبارات الطاقة والتشغيل

• تأكد من الجهد الكهربائي المناسب لمصدر الطاقة قبل التوصيل

• لا تتجاوز الحد الأقصى لتيار محرك الأقراص أو تقييمات الطاقة

• استخدم المشتت الحراري المناسب للتشغيل المستمر

• قم بإيقاف تشغيل الطاقة قبل توصيل/فصل الألياف

• لا تنظر مباشرةً إلى مخرج الألياف عند تشغيله
