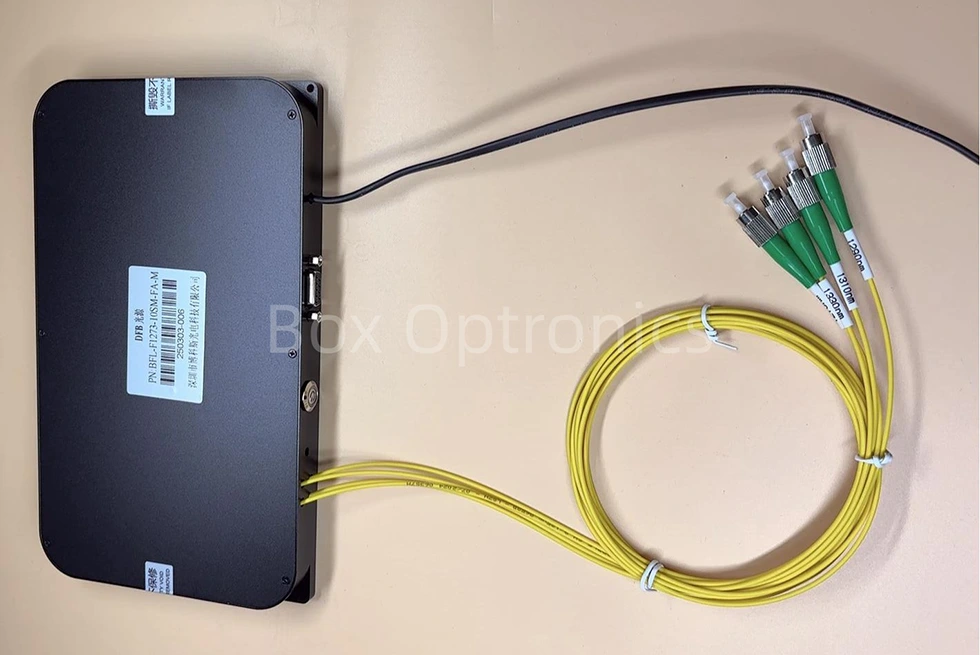

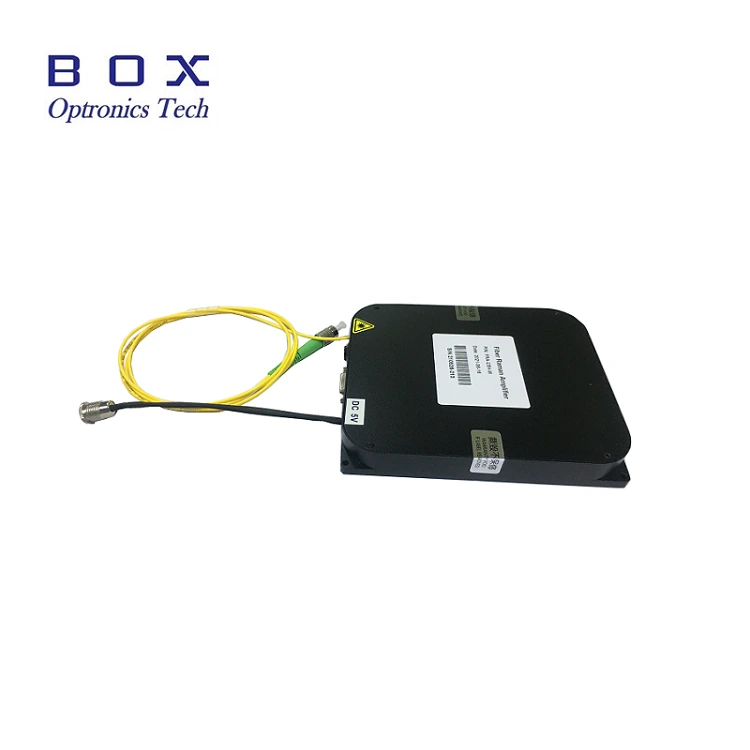

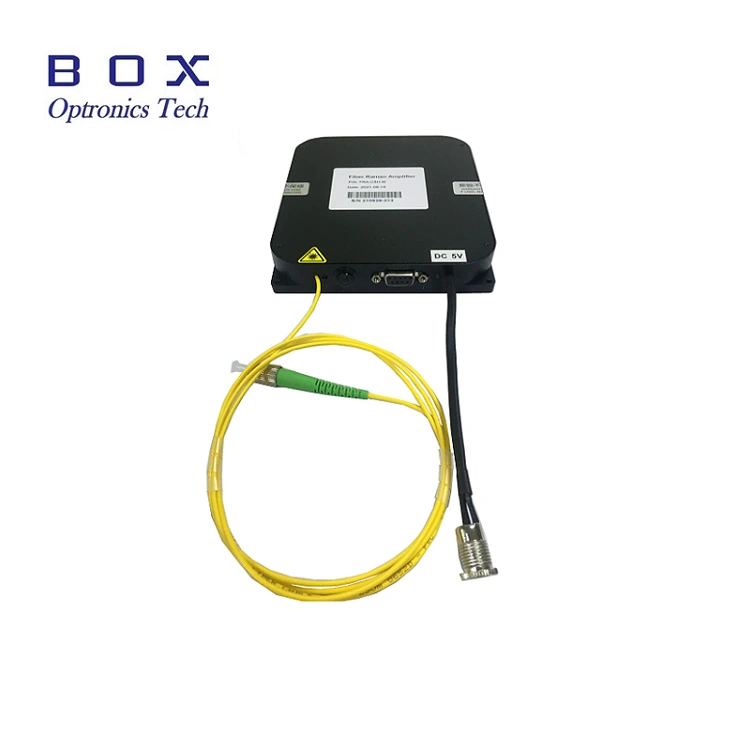

هذا مصدر ليزر CWDM 1270-1650nm DFB مع دوائر محرك مدمجة تعتمد شريحة ليزر أشباه الموصلات DFB، مع الإخراج طاقة تزيد عن 10 ميجاوات، وألياف SM/PM، وقوة ممتازة واستقرار طيفي. ذلك يدعم التكوينات الفوقية والوحداتية مع واجهة اتصال أو برنامج مراقبة لتكامل الأنظمة. مناسبة للبصريات غير الخطية الأبحاث وضخ الألياف بالليزر وأنظمة الاختبار البصري. تجنب التوصيل المتكرر/ فصل موصلات الألياف لمنع تراكم الغبار والوجه النهائي الضرر.
|
حدود |
وحدة |
قيم |
ملحوظات |
|
الطول الموجي التشغيلي |
نانومتر |
كودم، 1625، 1650 |
|
|
طاقة الإخراج |
ميغاواط |
10-100 |
|
|
عرض الخط الطيفي |
ميغاهيرتز |
3 |
آخر |
|
قمع الوضع الجانبي نسبة |
ديسيبل |
> 30 |
|
|
عدم استقرار السلطة (المدى القصير 15 دقيقة) |
ديسيبل |
± ± 0.02 |
|
|
عدم استقرار السلطة (على المدى الطويل 8 ساعات) |
ديسيبل |
± ± 0.05 |
|
|
موصل |
- |
FC/APC |
|
|
نوع الألياف |
- |
SMF-28/PM1550 |
|
|
أبعاد |
مم |
195 (عرض) × 220 (عمق) × 120 (ارتفاع) |
الفوق |
|
150 (عرض) × 125 (عمق) × 20 (ارتفاع) |
الوحدة النمطية |
||
|
مزود الطاقة |
V |
تيار متردد 110 ~ 240 فولت، <20 وات |
الفوق |
|
تيار مستمر 5 فولت/4 أمبير، <15 وات |
الوحدة النمطية |
||
|
تبديد الطاقة |
W |
≥ 60 |
|
|
درجة حرارة التشغيل |
℃ |
-5 ~ +55 |
|
|
درجة حرارة التخزين |
℃ |
-40 ~ +85 |
|
● القوة و الاستقرار الطيفي
● طاقة الإخراج قابل للتعديل 10 ~ 100٪؛
● الوحدة النمطية/الطاولة اختياري، مع مراقبة الاتصالات لسهولة التكامل؛
● يدعم تخصيص ألياف SM/PM لتناسب الأنظمة البصرية المختلفة.
● أنظمة النقل البصري.
● ضخ ألياف الليزر.
● أبحاث البصريات غير الخطية.
● الطول الموجي CWDM 1270 ~ 1650 نانومتر، التسامح WL هو +/- 3 نانومتر.
(يتوفر طول موجي واحد كل 20 نانومتر.)
1270 نانومتر 1290 نانومتر 1310 نانومتر 1330 نانومتر 1350 نانومتر 1370 نانومتر 1390 نانومتر 1410 نانومتر 1430 نانومتر 1450 نانومتر 1470 نانومتر 1490 نانومتر 1510 نانومتر 1530 نانومتر 1550 نانومتر 1570 نانومتر 1590 نانومتر 1610 نانومتر 1630 نانومتر 1650 نانومتر
* دعم مصدر ليزر DFB متعدد القنوات المخصص
● الملحقات القياسية
|
|
مُكَمِّلات |
كمية |
|
1 |
مصدر ليزر CWDM (مضيف الوحدة) |
1 |
|
2 |
كابل بيانات USB-RS485 DB9 |
1 |
|
3 |
محول الطاقة (اختياري) |
1 |
|
4 |
تقرير اختبار المنتج |
1 |
الخطوة 1. التفريغ: قبل التجميع، تحقق ما إذا كانت جميع الملحقات كاملة، بما في ذلك وحدة مصدر الليزر وبيانات USB كابل، محول الطاقة، تقرير الاختبار، الخ.
الخطوة 2. مصدر الطاقة: متصل بالتيار المستمر تحويل مصدر الطاقة أو مصدر طاقة منظم يلبي قوتهم متطلبات العرض. استخدم فقط محول الطاقة الأصلي المطابق (DC5V أو DC12V). قد تؤدي محولات الطاقة غير المناسبة إلى إتلاف مصدر الضوء. (محول الطاقة يتم توفيره وفقًا لمعايير الجهد المحلي.)
الخطوة 3. توصيل ألياف الإخراج: افتح غطاء غبار عند موصل الألياف أو الحافة، وتحقق من وجه نهاية الألياف، و قم بتوصيل الألياف أو لصق الألياف بالجهاز أو عداد الطاقة المراد اختباره بعد التأكد من عدم وجود تلوث وأضرار.
Setp4.Connect بالكمبيوتر المضيف: استخدم كابل بيانات USB-RS485 DB9 لتوصيل مصدر ليزر DFB والكمبيوتر؛ يجب على الكمبيوتر أولاً تثبيت برنامج تشغيل منفذ تسلسلي مخصص للتعرف على كابل بيانات المنفذ التسلسلي USB-RS485، وإلا فإن برنامج الكمبيوتر المضيف و لا يمكن توصيل وحدة مصدر الضوء وتوصيلها بشكل صحيح. من فضلك اسأل صندوق البصريات للسائق.

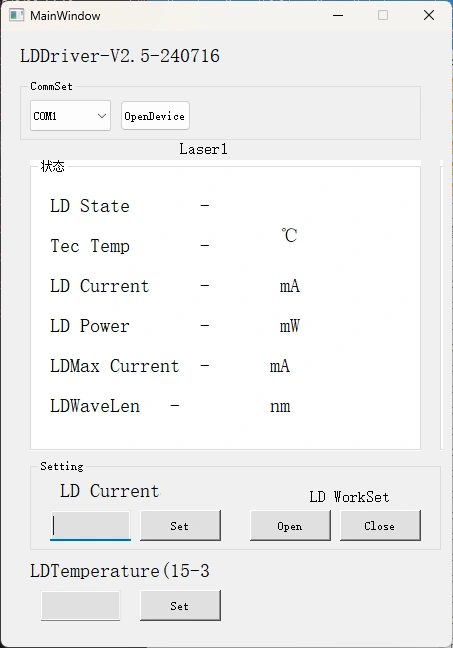

برنامج Step5.Control: يوفر Box Optronics الأمر التسلسلي أو برنامج الكمبيوتر التحكم في درجة حرارة LD الحالية ودرجة حرارة LD لمصدر الليزر DFB. اختر المنفذ الصحيح، وضبط التيار ودرجة الحرارة، ثم انقر فوق الزر فتح. (ل لمنع الضرر، قم بزيادة تيار محرك الأقراص ببطء عند التشغيل الأولي. لا تفعل ذلك قم بتطبيق التيار الكامل على الفور.)
الخطوة 6. بعد الاستخدام، انقر فوق زر الإغلاق، وأوقف تشغيل مصدر الطاقة، وافصله اتصال الألياف.
|
اسم |
الطول الموجي |
طاقة الإخراج |
نوع الألياف |
موصل |
البعد |
|
بناية |
-XXX |
-XX |
العشرين |
-XX |
-X |
|
مصدر الليزر CWDM |
1064:1064 نانومتر 1310:1310 نانومتر 1550:1550 نانومتر CWDM
|
10:10 ميجاوات 20:20 ميجاوات 40:40 ميجاوات 1 ساعة: 100 ميجاوات آخر |
سم:SMF-28e مساء:PM1550 |
اتحاد كرة القدم: FC/APC SA: SC/APC آخر |
م: الوحدة النمطية ب: الفوق |
على سبيل المثال: BLD-1550-1HSM-FA-M
(معلومات الطلب: مصدر ليزر CWDM 1550nm DFB مع محرك مدمج دوائر، طاقة خرج 100 ميجاوات، مع ألياف SMF-28e، موصل FC/APC، وحدة الحزمة).
