DWDM 14PIN ليزر تناظري على شكل فراشة للكيبل التلفزيوني

جدول المحتويات

1. مقدمة من DWDM 14PIN فراشة الليزر التناظرية للكيبل التلفزيوني

2. المواصفات الفنية

3. ميزات المنتج

4. التطبيقات النموذجية

5. تفاصيل المنتج

6. طلب المعلومات

7. ورقة البيانات وورقة الاختبار

8. شروط الاقتباس والدفع

9. المهلة الزمنية

10. ملاحظات العملية

11. ضمان الجودة و خدمة ما بعد البيع

مقدمة المنتج

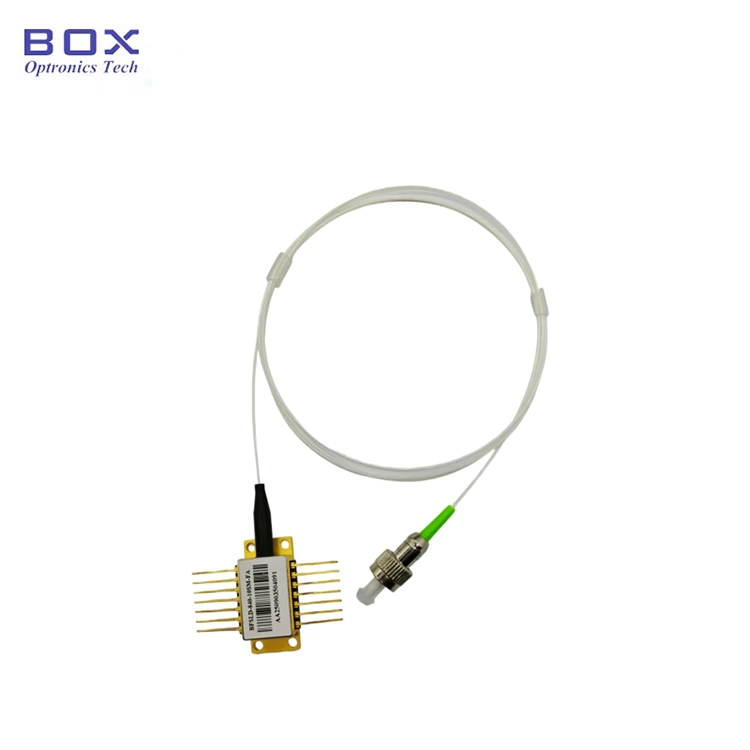

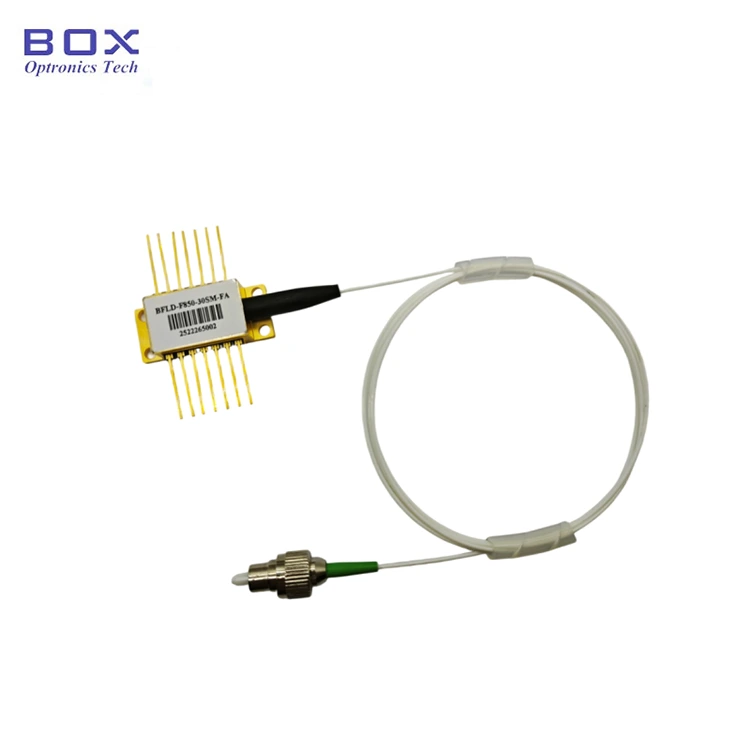

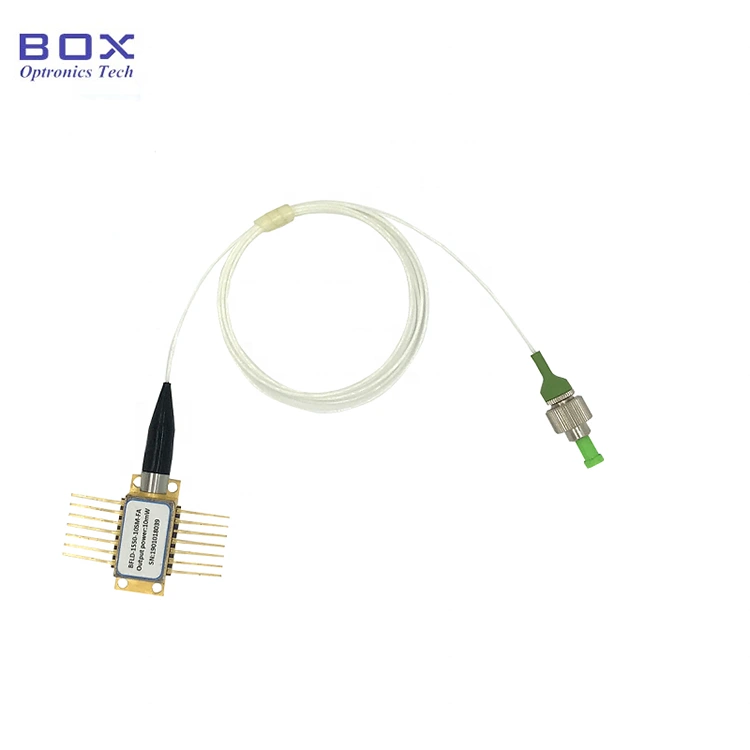

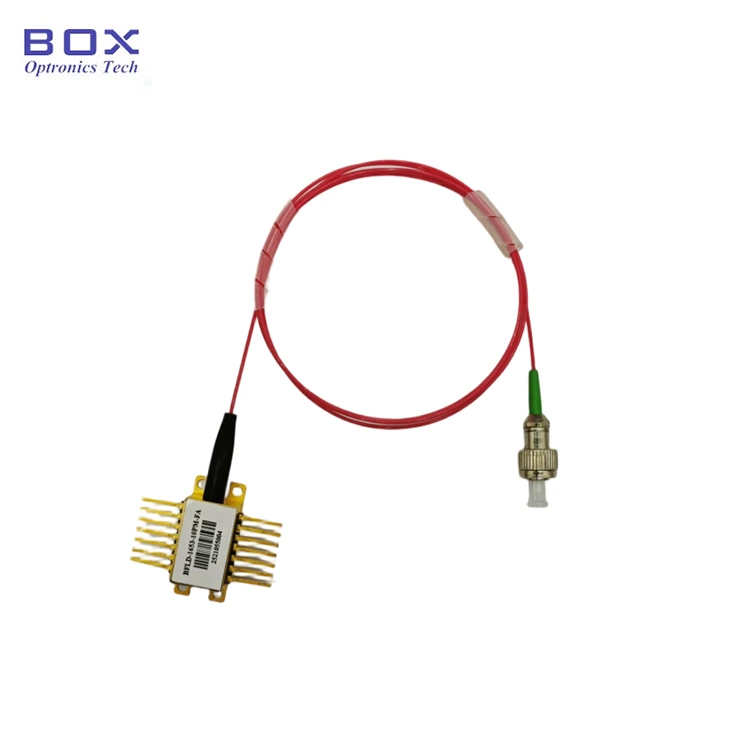

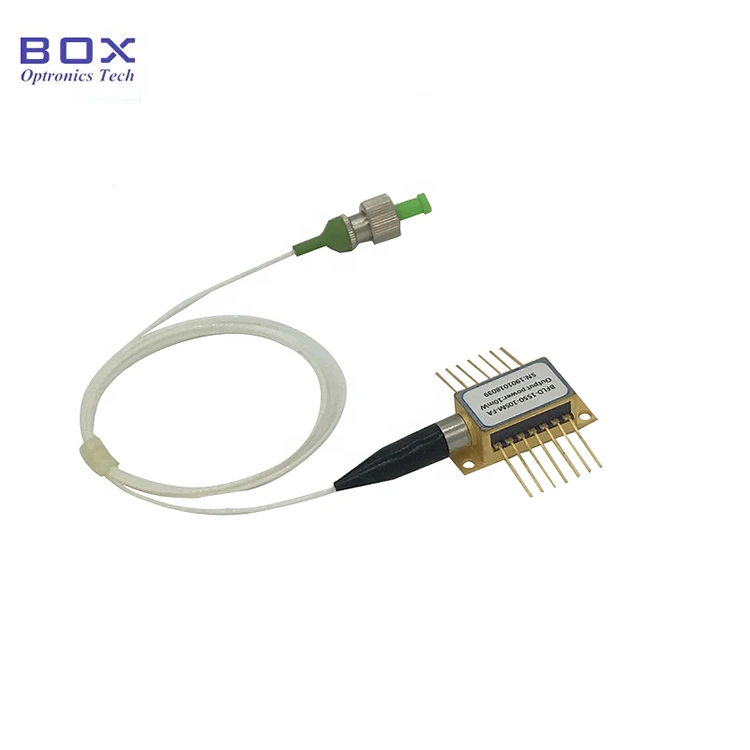

تم تصميم ليزر الفراشة التناظري DWDM 14PIN للكيبل التلفزيوني مع شريحة تناظرية متقدمة، وعازل بصري، وطاقة خرج تبلغ 10 ميجاوات. معبأة مع مبرد كهروحراري مدمج (TEC) وصمام ثنائي ضوئي للمراقبة، فإنه يوفر ذلك خطية ممتازة، وتشويه منخفض، واستقرار فائق للطول الموجي شبكة DWDM إذا كانت المسامير تتطلب لحامًا، فيجب أن تكون درجة حرارة اللحام كذلك لا تتجاوز 260 درجة مئوية، ويجب ألا تتجاوز مدة اللحام 10 ثوانٍ.

المنتج المواصفات

ميزات المنتج

● يمكن أن يكون نوع الألياف SMF-28e أو PMF-1550؛

● انتاج الطاقة 10 ميغاواط أو حسب الطلب؛

● 14 دبوس حزمة BTF مع TEC وMonitor PD.

تطبيقات المنتج

● اتصالات الألياف الضوئية.

● أنظمة DWDM؛

● نقل الكيبل التلفزيوني.

● معدات الاختبارات المعملية.

تفاصيل المنتج

● ترقيم قنوات شبكة الاتحاد الدولي للاتصالات

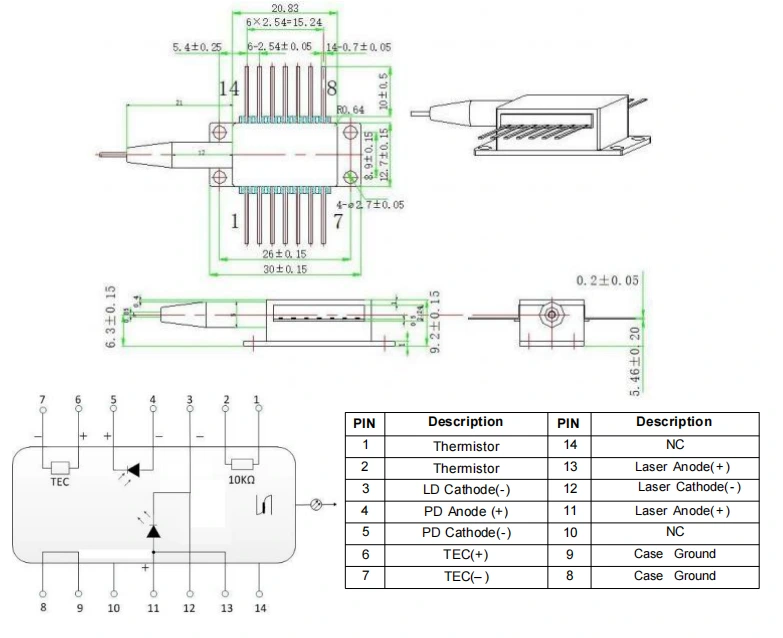

● النوع 1 رسم الحزمة وتعريف PIN-OUT (الوحدة: مم): DWDM 14PIN فراشة الليزر التناظرية للكيبل التلفزيوني

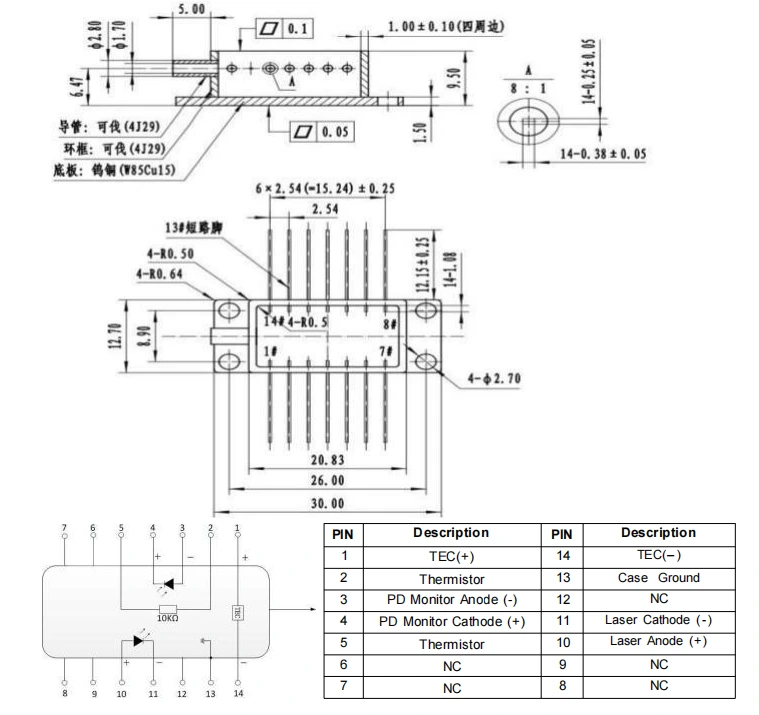

● النوع 2 رسم الحزمة وتعريف PIN-OUT (الوحدة: مم) -DWDM 14PIN فراشة الليزر التناظرية للكيبل التلفزيوني

الطلب معلومات

على سبيل المثال: BFLD-CH56-10SM-FA

(معلومات الطلب: ليزر الفراشة التناظري DWDM 14PIN لـ CATV، CH56: 1532.68 نانومتر، طاقة خرج 10 ميجاوات، ألياف SM، موصل FC/APC، دبوس من النوع 1).

للحصول على متطلبات مخصصة أخرى، يرجى الاتصال بـ: sales06@boxoptronics.com

ورقة البيانات و ورقة الاختبار

ورقة البيانات

ورقة الاختبار

شروط الاقتباس و الدفع

● شروط الاقتباس

(1) إكسو:

إذا كان لديك حساب DHL/ UPS/ FedEx، فإن Box Optronics تقترح استخدامه EXW. نقوم بالشحن عبر حسابك؛ نحن لا نفرض تكلفة الشحن.

(2) داب:

إذا لم يكن لديك حساب، يرجى الدفع المسبق لتكلفة الشحن المنتجات.

(3) أخرى

● شروط الدفع

تتوفر باي بال وT/T.

مهلة

يستغرق حوالي 10 أيام عمل للإنتاج. (إذا كان هناك بعض في المخزون، سيتم شحنها بشكل أسرع.)

قد تستغرق الخدمات اللوجستية الدولية 3-5 أيام عمل.

ملاحظات العملية

● حماية البيئة والتنمية المستدامة: هذا الجهاز حساسة للكهرباء الساكنة. ولذلك، يجب اتخاذ تدابير حماية صارمة ضد الكهرباء الساكنة يجب الالتزام بها أثناء التعبئة والتغليف والنقل والاستخدام. بالإضافة إلى ذلك، وينبغي اتخاذ الاحتياطات اللازمة لمنع حدوث زيادات في إمدادات الطاقة، مثل الفشل في القيام بذلك قد يؤدي إلى تلف دائم بالجهاز (على سبيل المثال، التأكد من استخدام المعدات المناسبة التأريض وارتداء حزام معصم مضاد للكهرباء الساكنة).

● دبوس متطلبات اللحام: إذا كانت الدبابيس تحتاج إلى لحام، ويجب ألا تتجاوز درجة حرارة اللحام 260 درجة مئوية، و يجب ألا يتجاوز وقت اللحام 10 ثوانٍ. إيلاء اهتمام خاص ل ما يلي: أثناء عملية اللحام، يجب أن يكون الجهاز في وضع غير مزود بالطاقة الحالة، ويجب تأريض مكواة اللحام بشكل صحيح.

● تطبيق التيار: أثناء تشغيل الطاقة لا تستخدم أبدًا تيارًا عاليًا بشكل مباشر، لأن ذلك قد يؤدي إلى إتلاف الشريحة. بدلاً من ذلك، قم بتشغيل الجهاز عند مستوى حالي قريب من عتبة الشريحة، ثم قم بزيادة التيار تدريجياً بزيادات صغيرة حتى الوصول إلى المستوى المطلوب يتم الوصول إلى المستوى.

● مبرد TEC: قبل تشغيل جميع المكونات، قم أولاً بتنشيط المبرد، ثم تابع خطوات زيادة الطاقة الإضافية منع ارتفاع درجة حرارة الشريحة والتحميل الزائد.

ضمان الجودة و خدمة ما بعد البيع

● فترة الضمان:

إصلاح أو استبدال مجاني للعيوب غير الناجمة عن الإنسان خلال 1 سنة من الشراء. خدمات الصيانة المدفوعة متوفرة بعد سنة واحدة.

● الاستثناءات من الضمان المجاني:

خلال فترة الضمان المجانية، خدمات الإصلاح أو الاستبدال مجانية سيتم توفيرها للأخطاء الناجمة عن مشاكل جودة المنتج. ومع ذلك، صندوق تحتفظ شركة Optronics بالحق في رفض خدمات الإصلاح المجانية فيما يلي الحالات خلال فترة الضمان:

(1) الأضرار الناجمة عن العوامل الطبيعية (مثل البرق والغبار) أو التأثيرات البيئية.

(2) الأعطال بسبب التشغيل غير السليم من قبل المستخدم.

(3) الضرر الجسدي الواضح الناتج عن الخطأ البشري.

(4) التفكيك أو التعديل أو الإصلاح غير المصرح به.

(5) ملصقات الضمان المعدلة أو غير الكاملة الموجودة على الهيكل.

(6) الضرر أو الخسارة أثناء النقل.
