1532 نانومتر DFB BTF ليزر ديود مع الطول الموجي المركزي 1532.68 نانومتر (ITU CH56)، طاقة الخرج البصري 10 ميجاوات. المدمج في TEC والثرمستور تمكين التشغيل المستقر. أثناء التشغيل، قم بالتوصيل بشكل صحيح وفقًا لـ تعريف الدبوس، والتحكم في تيار القيادة ودرجة الحرارة ضمن التصنيف النطاق، وتجنب تلف ESD وتشغيل الجهد الزائد.
|
المعلمة |
رمز |
حالة |
دقيقة. |
اكتب. |
الأعلى. |
وحدة |
|
الطول الموجي التشغيلي |
λ |
شبكة الاتحاد الدولي للاتصالات |
CH56: 1532.68 |
نانومتر |
||
|
طاقة الإخراج الضوئية |
بي إف |
— |
6 |
— |
20 |
ميغاواط |
|
العتبة الحالية |
إيث |
25 درجة مئوية |
— |
— |
20 |
أماه |
|
التشغيل الحالي |
IOP |
— |
— |
— |
120 |
أماه |
|
جهد التشغيل |
VOP |
25 درجة مئوية |
— |
— |
2.5 |
V |
|
قمع الوضع الجانبي نسبة |
سمسر |
— |
30 |
— |
— |
ديسيبل |
|
فقدان العودة البصرية |
أورل |
— |
40 |
— |
— |
ديسيبل |
|
العزلة البصرية |
ايزو |
25 درجة مئوية |
30 |
— |
— |
ديسيبل |
|
انقراض الاستقطاب نسبة |
إير |
الألياف PM |
18 |
— |
— |
ديسيبل |
|
MPD التيار المظلم |
بطاقة تعريف |
IOP = 0 مللي أمبير، VRM = 5 فولت |
— |
— |
0.2 |
uA |
|
MPD الحالي نسبة إلى طاقة الإخراج |
— |
دورة تنظيم الجهد = 5 فولت |
10 |
— |
200 |
مللي أمبير/واط |
|
المجلس التنفيذي الجهد |
فتيك |
— |
-2.5 |
— |
3.8 |
V |
|
عرض النطاق الترددي |
الأسلحة البيولوجية |
— |
— |
2.5 |
— |
جيجا هرتز |
|
مقاومة الثرمستور |
RTH |
25 درجة مئوية |
9.5 |
10 |
10.5 |
ك أوم |
|
الثرمستور ب القيمة |
β |
25 درجة مئوية / 80 درجة مئوية |
— |
3950 |
— |
K |
|
نسبة الناقل إلى الضوضاء |
لجنة المصالحة الوطنية |
— |
55 |
— |
— |
ديسيبل |
|
مركب من الدرجة الثانية |
منظمات المجتمع المدني |
— |
— |
— |
-55 |
ديسيبل |
|
فوز ثلاثي مركب |
— |
— |
— |
— |
-64 |
ديسيبل |
● فراشة الحزمة، المدمج في المجلس التنفيذي الانتقالي؛
● درجة حرارة واسعة الموثوقية؛
● عالية الموثوقية، والاستجابة السريعة، والاستقرار الجيد.
● غاز الأسيتيلين C2H2 الاستشعار.
● الألياف الضوئية الاتصالات والنقل الضوئي بالميكروويف؛
● أجهزة تحديد المدى بالليزر.
● الطيف النموذجي: 1532.68 نانومتر، +/- 0.5 نانومتر لطول الموجة.

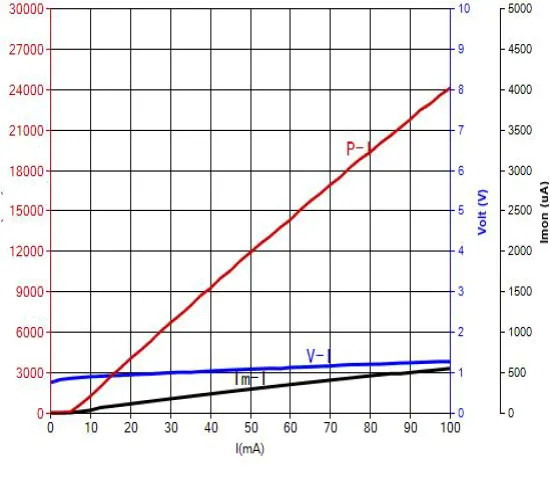

● PIV-1532nm ليزر DFB BTF بقدرة 10 ميجاوات الصمام الثنائي
● الأسئلة الشائعة-1532nm DFB BTF ليزر ديود
(1) ما هي باقة BTF؟
--حزمة BTF (الفراشة) هي حزمة الفراشة القياسية ذات 14 سنًا، تنسيق التغليف الأكثر شيوعًا من الدرجة الصناعية في مجال الإلكترونيات الضوئية الصناعة. تدمج هذه الحزمة رقاقة الليزر، والتحكم في درجة الحرارة TEC، الثرمستور والصمام الضوئي يوفران تماسكًا حراريًا ممتازًا أداء الإدارة. لا يوجد فرق جوهري عن المعيار تغليف الفراشة؛ يُستخدم مصطلح "BTF" بشكل شائع كاختصار لكلمة "الفراشة" في المنتج تسمية.
(2) ما هي أوضاع القيادة التي يدعمها هذا المنتج؟
--1532 نانومتر DFB BTF ليزر ديود يدعم الموجة المستمرة (CW) العملية. يوصى باستخدام مصدر تيار ثابت منخفض الضوضاء (العتبة التيار حوالي 5-20 مللي أمبير، تيار التشغيل 50-90 مللي أمبير)، بالإضافة إلى TEC وحدة تحكم لتثبيت درجة الحرارة (عادةً ما يتم ضبطها عند 25 درجة مئوية).
(3) هل اختبار العينة متاح؟
- يتم دعم اختبار العينات والإنتاج التجريبي صغير الحجم. بالنسبة للمشتريات بالجملة، فإننا نقدم تسعيرًا للكميات وعروض أسعار متدرجة.
|
اسم |
الطول الموجي |
طاقة الإخراج |
نوع الألياف |
موصل |
دبوس خارج |
|
بفيلد |
-CHXX |
-XX |
العشرين |
-XX |
X |
|
ديود ليزر DFB |
CH56:1532.68 نانومتر أخرى |
10:10 ميجاوات آخر |
SM: وضع واحد م: الحفاظ على الاستقطاب
|
اتحاد كرة القدم: FC/APC SA: SC/APC آخر |
فارغة:اكتب 1 2: النوع 2 |
على سبيل المثال: BFLD-CH56-10SM-FA
(معلومات الطلب: 1532 نانومتر DFB BTF ليزر ديود، طاقة خرج 10 ميجاوات، مع ألياف SM، موصل FC/APC، دبوس خارجي من النوع 1).
● شروط الاقتباس
(1) إكسو:
إذا كان لديك حساب DHL/ UPS/ FedEx، فإن Box Optronics تقترح استخدامه EXW. نقوم بالشحن عبر حسابك؛ نحن لا نفرض تكلفة الشحن.
(2) داب:
إذا لم يكن لديك حساب، يرجى الدفع المسبق لتكلفة الشحن المنتجات.
● شروط الدفع
تتوفر باي بال وT/T.
يستغرق حوالي 10 أيام عمل للإنتاج. (إذا كان هناك بعض في المخزون، سيتم شحنها بشكل أسرع.)
قد تستغرق الخدمات اللوجستية الدولية 3-5 أيام عمل.
● عند التشغيل، يصدر هذا الجهاز شعاع ليزر عالي الكثافة؛ افعل لا تنظر مباشرة إلى نهاية الألياف، لأن القيام بذلك قد يسبب إصابة العين.
● هذا الجهاز حساس للكهرباء الساكنة؛ ولذلك، الالتزام الصارم مطلوب تدابير الحماية المضادة للكهرباء الساكنة أثناء التعبئة والتغليف، النقل والاستخدام. بالإضافة إلى ذلك، يجب اتخاذ الاحتياطات اللازمة للوقاية يرتفع مصدر الطاقة، لأن عدم القيام بذلك قد يؤدي إلى تلف دائم في الجهاز الجهاز (على سبيل المثال، التأكد من تأريض المعدات بشكل صحيح وارتداء واقي مضاد للكهرباء الساكنة حزام المعصم).
● الألياف الضوئية هشة؛ لا تستخدم الألياف لسحب الجهاز. عند إدخال جهاز أو إزالته من مقبسه، لا تضغط عليه أو اسحب الغلاف الموجود في الجزء الخلفي من مبيت الجهاز. للأجهزة مجهزة بالموصلات، تأكد من أن كلاً من الجهاز وموصل الألياف يتم رفعها في وقت واحد أثناء التثبيت أو الإزالة.
● قبل تشغيل جميع المكونات، قم أولاً بتنشيط المبرد، و ثم تابع خطوات زيادة الطاقة الإضافية لمنع ارتفاع درجة حرارة الشريحة و الزائد.
● أثناء عملية توصيل الطاقة، لا تستخدم أبدًا تيارًا عاليًا بشكل مباشر، كما هو الحال فهذا يخاطر بإتلاف الشريحة. بدلاً من ذلك، قم بتشغيل الجهاز عند المستوى الحالي على مقربة من عتبة الشريحة، ثم قم بزيادة التيار تدريجيًا بشكل صغير زيادات حتى الوصول إلى المستوى المطلوب.
● فترة الضمان:
إصلاح أو استبدال مجاني للعيوب غير الناجمة عن الإنسان خلال 1 سنة من الشراء. خدمات الصيانة المدفوعة متوفرة بعد سنة واحدة.
● الاستثناءات من الضمان المجاني:
خلال فترة الضمان المجانية، خدمات الإصلاح أو الاستبدال مجانية سيتم توفيرها للأخطاء الناجمة عن مشاكل جودة المنتج. ومع ذلك، صندوق تحتفظ شركة Optronics بالحق في رفض خدمات الإصلاح المجانية فيما يلي الحالات خلال فترة الضمان:
(1) الأضرار الناجمة عن العوامل الطبيعية (مثل البرق والغبار) أو التأثيرات البيئية.
(2) الأعطال بسبب التشغيل غير السليم من قبل المستخدم.
(3) الضرر الجسدي الواضح الناتج عن الخطأ البشري.
(4) التفكيك أو التعديل أو الإصلاح غير المصرح به.
(5) ملصقات الضمان المعدلة أو غير الكاملة الموجودة على الهيكل.
(6) الضرر أو الخسارة أثناء النقل.
