صمام ثنائي ليزر على شكل فراشة DFB 1567 نانومتر مع كم متعدد هيكل DFB جيد وحزمة الفراشة ذات 14 سنًا. فهو يدمج TEC و الثرمستور، يدعم الوضع الفردي SMF 28e أو الحفاظ على الاستقطاب للألياف الإخراج، مع طاقة إخراج نموذجية 10 ميجاوات، درجة حرارة التشغيل -20~+70 درجة مئوية، متوافقة مع RoHS. ملاحظة البيئة والتنمية المستدامة الحماية، ولا تتجاوز الحد الأقصى المطلق للتقييمات.
|
المعلمة |
رمز |
حالة |
دقيقة. |
اكتب. |
الأعلى. |
وحدة |
|
الطول الموجي التشغيلي |
λ |
الأسلحة الكيميائية، 25 درجة مئوية |
1566 |
1567 |
1568 |
نانومتر |
|
طاقة الإخراج الضوئية |
بي إف |
— |
— |
10 |
— |
ميغاواط |
|
العتبة الحالية |
إيث |
25 درجة مئوية |
— |
8 |
15 |
أماه |
|
التشغيل الحالي |
IOP |
الأسلحة الكيميائية |
— |
— |
90 |
أماه |
|
جهد التشغيل |
VOP |
25 درجة مئوية |
— |
1.1 |
2.0 |
V |
|
قمع الوضع الجانبي نسبة |
سمسر |
— |
35 |
40 |
— |
ديسيبل |
|
العزلة البصرية |
ايزو |
25 درجة مئوية |
35 |
— |
— |
ديسيبل |
|
العرض الطيفي |
Δ |
— |
— |
4 |
10 |
ميغاهيرتز |
|
انقراض الاستقطاب نسبة |
إير |
الألياف PM |
18 |
— |
— |
ديسيبل |
|
درجة حرارة الطول الموجي معامل |
△ẫ/△T |
— |
— |
0.08 |
0.12 |
نانومتر / ج |
|
مراقبة التيار |
إيمون |
دورة تنظيم الجهد = 5 فولت |
50 |
— |
1500 |
ميكروأ |
|
MPD التيار المظلم |
بطاقة تعريف |
دورة تنظيم الجهد = 5 فولت |
— |
— |
50 |
ميكروأ |
|
مقاومة الثرمستور |
RTH |
25 درجة مئوية |
9.5 |
10 |
10.5 |
ك أوم |
|
الثرمستور ب القيمة |
β |
25 درجة مئوية/80 درجة مئوية |
— |
3950 |
— |
K |
● متعدد الكم ليزر التغذية المرتدة الموزعة (DFB) للبئر (MQW) ؛
● الألياف يمكن أن يكون النوع SMF-28e أو ألياف PM؛
● 14 دبوس حزمة الفراشة ذات الثبات العالي؛
● مستقرة 10 ميجاوات الإخراج، SMSR عالية وعزلة بصرية جيدة.
● مستشعر الألياف الضوئية؛
● مصدر الضوء
● غاز أول أكسيد الكربون CO الاستشعار.
● متوسطة وطويلة المدى أنظمة اتصالات واختبارات الألياف.
1. تفاصيل المنتج-1567nm DFB فراشة ليزر ديود
● رسم العبوة وتعريف PIN-OUT (الوحدة: مم) - فراشة DFB مقاس 1567 نانومتر ليزر ديود

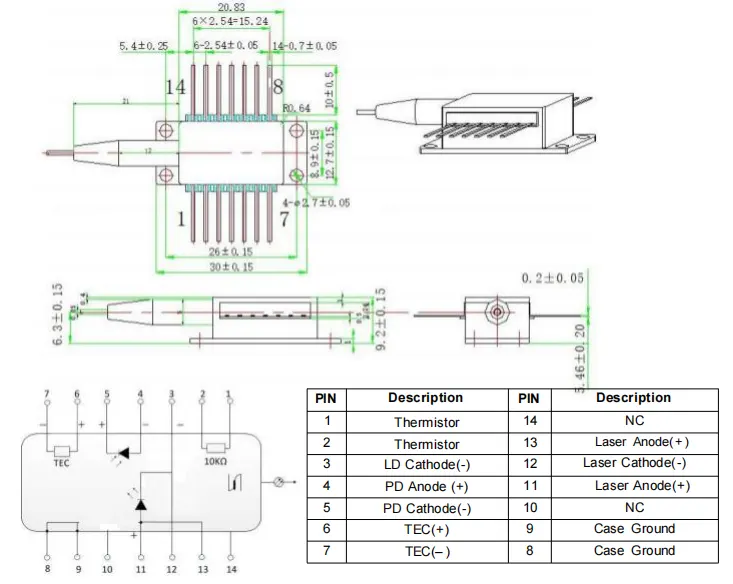

>>> دبوس من النوع 1

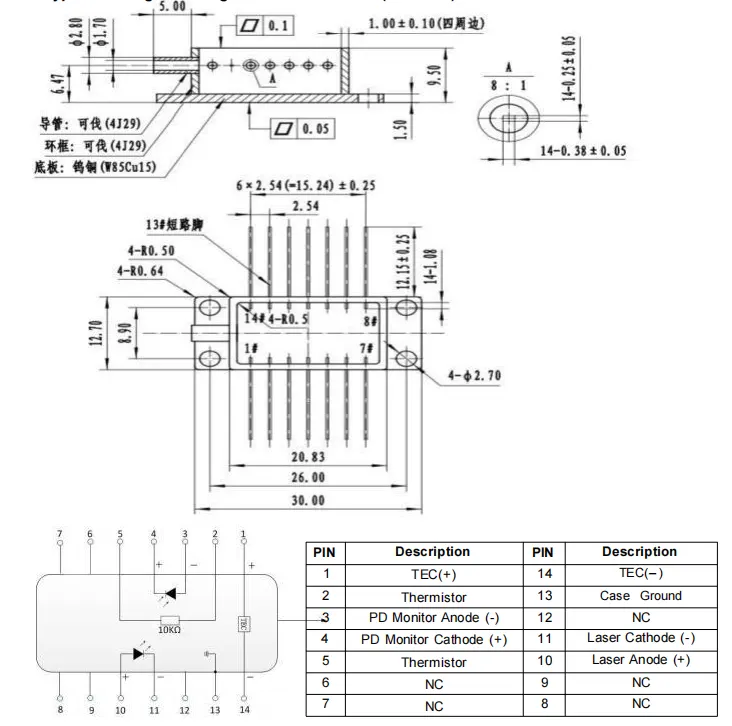

>>> دبوس من النوع الثاني
|
اسم |
الطول الموجي |
طاقة الإخراج |
نوع الألياف |
موصل |
دبوس خارج |
|
بفيلد |
-XXXX |
-XX |
العشرين |
-XX |
X |
|
ديود ليزر DFB |
1567:1567 نانومتر 1392:1392 نانومتر 760:760 نانومتر 1683:1683 نانومتر آخر |
10:10 ميجاوات آخر |
SM: وضع واحد م: الحفاظ على الاستقطاب
|
اتحاد كرة القدم: FC/APC SA: SC/APC آخر |
فارغة:اكتب 1 2: النوع 2 |
على سبيل المثال: BFLD-1567-10SM-FA
(معلومات الطلب: صمام ثنائي ليزر على شكل فراشة DFB 1567 نانومتر، فراشة ذات 14 سنًا الحزمة، طاقة خرج 10 ميجاوات، مع ألياف SM، موصل FC/APC، دبوس من النوع 1).
● شروط الاقتباس
(1) إكسو:
إذا كان لديك حساب DHL/ UPS/ FedEx، فإن Box Optronics تقترح استخدامه EXW. نقوم بالشحن عبر حسابك؛ نحن لا نفرض تكلفة الشحن.
(2) داب:
إذا لم يكن لديك حساب، يرجى الدفع المسبق لتكلفة الشحن المنتجات.
● شروط الدفع
تتوفر باي بال وT/T.
يستغرق حوالي 10 أيام عمل للإنتاج. (إذا كان هناك بعض في المخزون، سيتم شحنها بشكل أسرع.)
قد تستغرق الخدمات اللوجستية الدولية 3-5 أيام عمل.
● عند التشغيل، يصدر هذا الجهاز شعاع ليزر عالي الكثافة؛ افعل لا تنظر مباشرة إلى نهاية الألياف، لأن القيام بذلك قد يسبب إصابة العين.
● هذا الجهاز حساس للكهرباء الساكنة؛ ولذلك، الالتزام الصارم مطلوب تدابير الحماية المضادة للكهرباء الساكنة أثناء التعبئة والتغليف، النقل والاستخدام. بالإضافة إلى ذلك، يجب اتخاذ الاحتياطات اللازمة للوقاية يرتفع مصدر الطاقة، لأن عدم القيام بذلك قد يؤدي إلى تلف دائم في الجهاز الجهاز (على سبيل المثال، التأكد من تأريض المعدات بشكل صحيح وارتداء واقي مضاد للكهرباء الساكنة حزام المعصم).
● الألياف الضوئية هشة؛ لا تستخدم الألياف لسحب الجهاز. عند إدخال جهاز أو إزالته من مقبسه، لا تضغط عليه أو اسحب الغلاف الموجود في الجزء الخلفي من مبيت الجهاز. للأجهزة مجهزة بالموصلات، تأكد من أن كلاً من الجهاز وموصل الألياف يتم رفعها في وقت واحد أثناء التثبيت أو الإزالة.
● إذا كانت الدبابيس تتطلب لحامًا، فلا يجب أن تكون درجة حرارة اللحام كذلك تتجاوز 260 درجة مئوية، ويجب ألا تتجاوز مدة اللحام 10 ثوانٍ. خاص يجب الانتباه إلى ما يلي: أثناء عملية اللحام يجب أن يكون الجهاز في حالة عدم وجود طاقة، ويجب أن تكون مكواة اللحام صحيحة مؤرض.
● قبل تشغيل جميع المكونات، قم أولاً بتنشيط المبرد، و ثم تابع خطوات زيادة الطاقة الإضافية لمنع ارتفاع درجة حرارة الشريحة و الزائد.
2. ضمان الجودة وخدمة ما بعد البيع - 1567nm DFB Butterfly Laser الصمام الثنائي
● فترة الضمان:
إصلاح أو استبدال مجاني للعيوب غير الناجمة عن الإنسان خلال 1 سنة من الشراء. خدمات الصيانة المدفوعة متوفرة بعد سنة واحدة.
● الاستثناءات من الضمان المجاني:
خلال فترة الضمان المجانية، خدمات الإصلاح أو الاستبدال مجانية سيتم توفيرها للأخطاء الناجمة عن مشاكل جودة المنتج. ومع ذلك، صندوق تحتفظ شركة Optronics بالحق في رفض خدمات الإصلاح المجانية فيما يلي الحالات خلال فترة الضمان:
(1) الأضرار الناجمة عن العوامل الطبيعية (مثل البرق والغبار) أو التأثيرات البيئية.
(2) الأعطال بسبب التشغيل غير السليم من قبل المستخدم.
(3) الضرر الجسدي الواضح الناتج عن الخطأ البشري.
(4) التفكيك أو التعديل أو الإصلاح غير المصرح به.
(5) ملصقات الضمان المعدلة أو غير الكاملة الموجودة على الهيكل.
(6) الضرر أو الخسارة أثناء النقل.
