1580nm DFB SM PM ليزر ديود

جدول المحتويات

1. تقديم صمام ثنائي ليزر DFB SM PM بطول 1580 نانومتر

2. المواصفات الفنية

3. ميزات المنتج

4. التطبيقات النموذجية

5. تفاصيل المنتج

6. معلومات الطلب

7. ورقة البيانات وورقة الاختبار

8. شروط عرض الأسعار والدفع

9. المهلة الزمنية

10. ملاحظات العملية

11. ضمان الجودة وخدمة ما بعد البيع

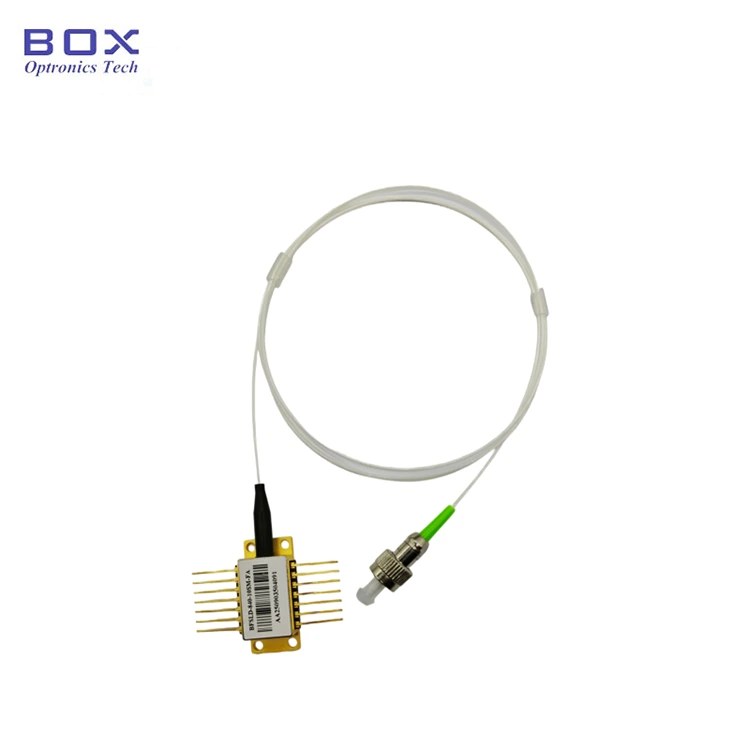

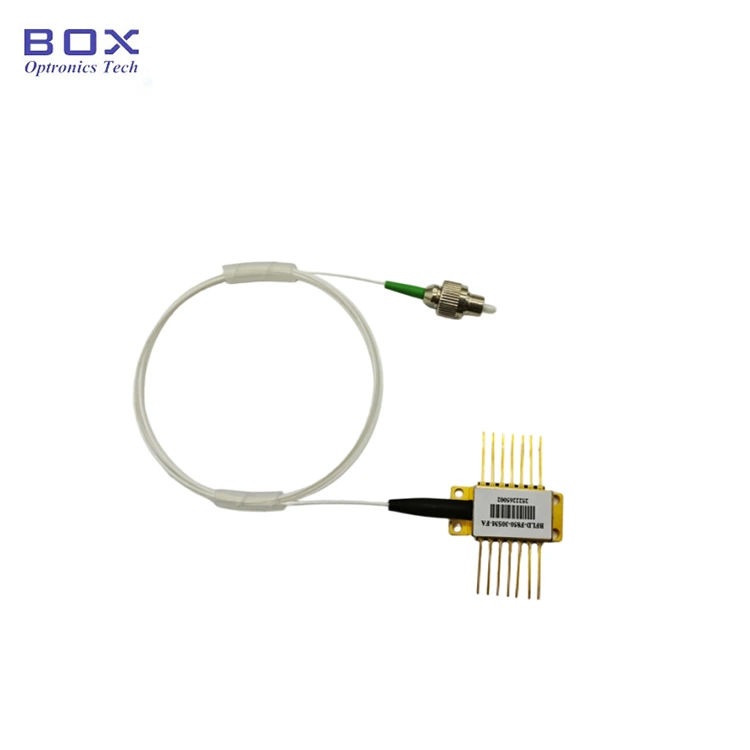

مقدمة المنتج-1580nm DFB SM PM ليزر ديود

يتميز الصمام الثنائي الليزري DFB SM PM 1580 نانومتر بشريحة MQW DFB المتميزة مع طول موجة مركزي 1580 نانومتر (تسامح ± 1 نانومتر) ونسبة قمع نموذجية للوضع الجانبي تبلغ 40 ديسيبل. تم تصميمه بتيار عتبة منخفض، واستهلاك منخفض للطاقة، وموثوقية عالية، ويأتي مدمجًا بالكامل مع الثرمستور، وTEC، وصمام ثنائي للمراقبة للحصول على أداء مستقر ومستمر. مناسب تمامًا للكشف عن الغاز واختبار الأجهزة السلبية وتطبيقات استشعار الألياف الضوئية.

مواصفات المنتج - 1580nm DFB SM PM ليزر ديود

ميزات المنتج -1580nm DFB SM PM ليزر ديود

● ليزر آبار الكم المتعددة (MQW) الموزعة (DFB)؛

● حزمة الفراشة ذات 14 سنًا ذات الثبات العالي؛

● الثرمستور المتكامل، TEC والصمام الثنائي الضوئي للمراقبة؛

● تيار منخفض واستهلاك منخفض للطاقة؛

● يمكن أن يكون نوع الألياف SMF-28e أو ألياف PM.

تطبيقات المنتج-1580nm DFB SM PM ليزر ديود

● جهاز استشعار الألياف الضوئية.

● مصدر الضوء للاختبار والقياس.

● أنظمة الكشف عن الغاز.

● اختبار الأجهزة البصرية السلبية.

● اتصالات الألياف الضوئية.

تفاصيل المنتج-1580nm DFB SM PM ليزر ديود

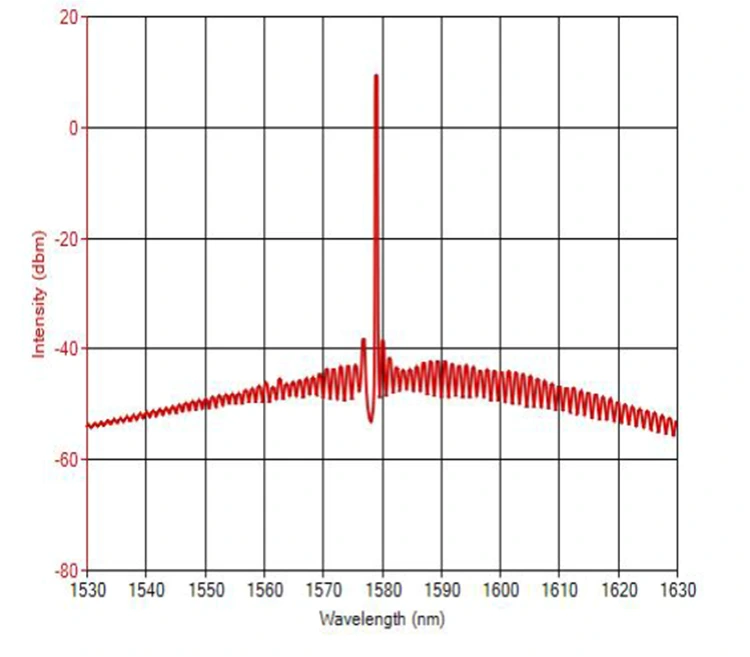

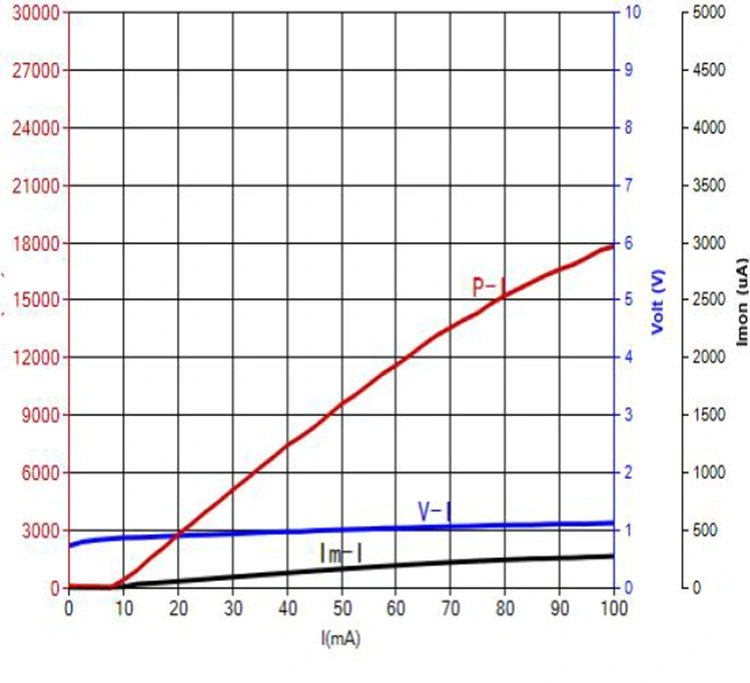

● الطيف النموذجي وPIV: 1580 نانومتر 10 ميجاوات، +/- 1 نانومتر WL.

● رسم الحزمة وتعريف PIN-OUT (الوحدة: مم) - 1580 نانومتر DFB SM PM ليزر ديود

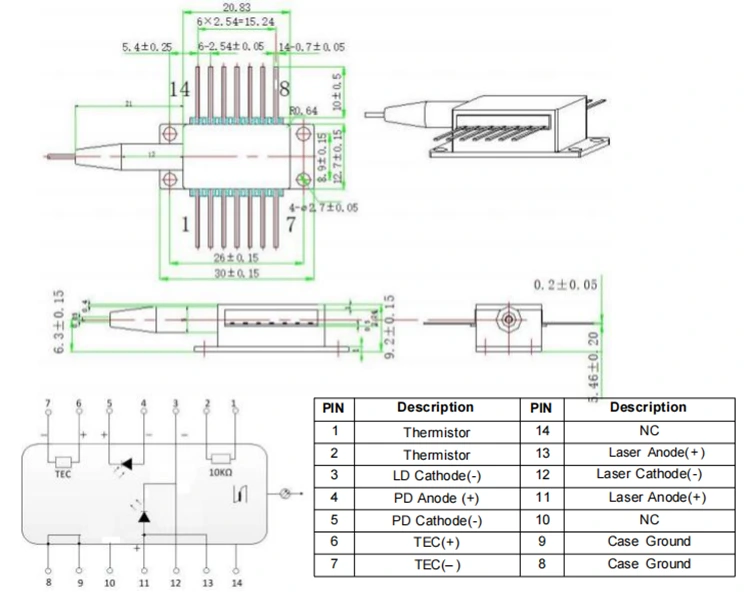

>>> دبوس من النوع 1

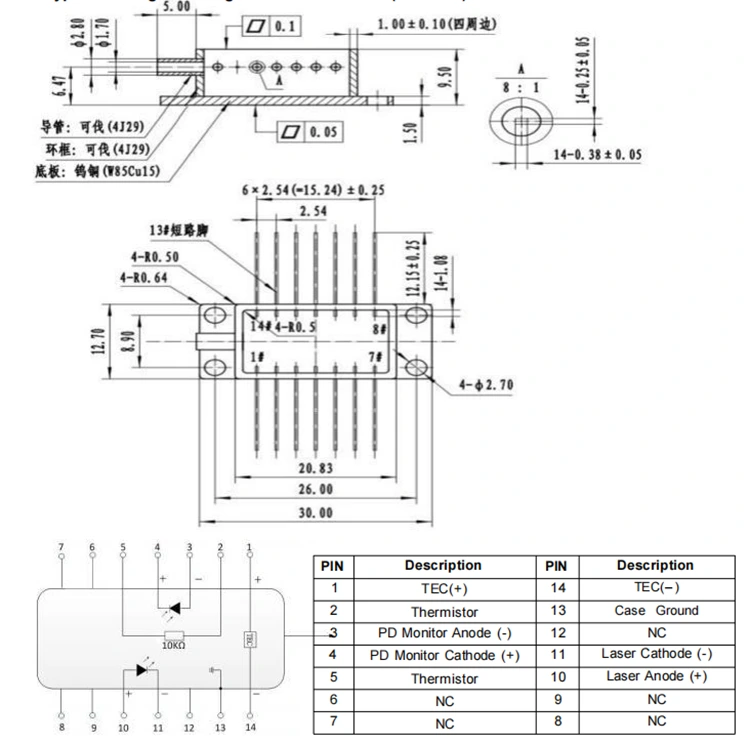

>>> دبوس من النوع الثاني

طلب المعلومات-1580nm DFB SM PM ليزر ديود

على سبيل المثال: بفيلد-1580-10SM-FA2
(معلومات الطلب: صمام ثنائي ليزر DFB 1580 نانومتر، حزمة فراشة ذات 14 سنًا، طاقة خرج 10 ميجاوات، مع ألياف SM، موصل FC/APC، دبوس خارجي من النوع 2).

ورقة البيانات وTestsheet-1580nm DFB SM PM ليزر ديود

ورقة البيانات

ورقة الاختبار

شروط الاقتباس والدفع-1580nm DFB SM PM ليزر ديود

● شروط الاقتباس

(1) إكسو:

إذا كان لديك حساب DHL/ UPS/ FedEx، فإن Box Optronics تقترح عليك استخدام EXW. نقوم بالشحن عبر حسابك؛ نحن لا نفرض تكلفة الشحن.

(2) داب:

إذا لم يكن لديك حساب، يرجى الدفع المسبق لتكلفة الشحن للمنتجات.

(3) أخرى

● شروط الدفع

تتوفر باي بال وT/T.

الرصاص الوقت-1580nm DFB SM PM ليزر ديود

الإنتاج: 10 أيام عمل. (إذا كان هناك بعض المخزون، فسيتم شحنه بشكل أسرع.)

الخدمات اللوجستية الدولية: 3-5 أيام عمل.

ملاحظات العملية-1580nm DFB SM PM ليزر ديود

● الألياف الضوئية هشة؛ لا تستخدم الألياف لسحب الجهاز. عند إدخال جهاز أو إزالته من مقبسه، لا تضغط على الغلاف الموجود في الجزء الخلفي من مبيت الجهاز أو تسحبه. بالنسبة للأجهزة المزودة بموصلات، تأكد من رفع كل من الجهاز وموصل الألياف في وقت واحد أثناء التثبيت أو الإزالة.

● إذا كانت الدبابيس تحتاج إلى لحام، فيجب ألا تتجاوز درجة حرارة اللحام 260 درجة مئوية، ويجب ألا يتجاوز وقت اللحام 10 ثوانٍ. يجب إيلاء اهتمام خاص لما يلي: أثناء عملية اللحام، يجب أن يكون الجهاز في حالة عدم وجود طاقة، ويجب تأريض مكواة اللحام بشكل صحيح.

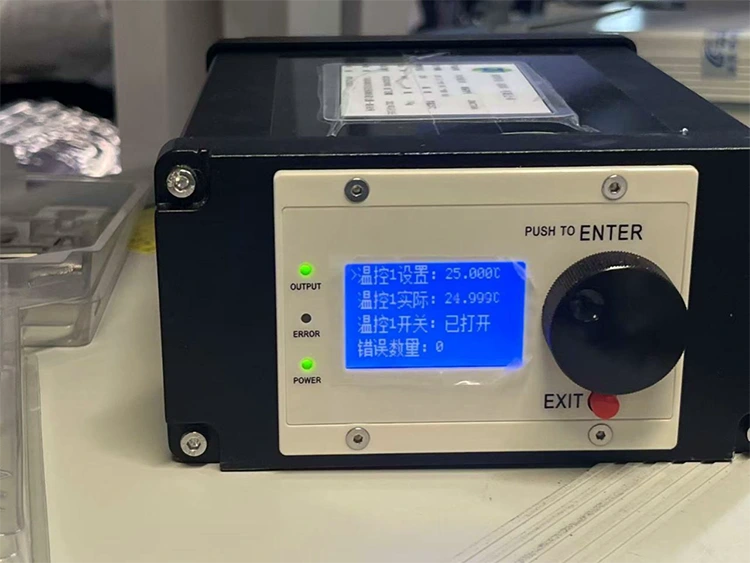

● قبل تشغيل الجهاز، قم أولاً بتنشيط المبرد، ثم قم بتوصيل الطاقة بزيادات صغيرة لمنع ارتفاع درجة حرارة الشريحة أو تحميلها بشكل زائد.

ضمان الجودة وخدمة ما بعد البيع - 1580nm DFB SM PM ليزر ديود

● فترة الضمان:

إصلاح أو استبدال مجاني للعيوب التي لم يسببها الإنسان خلال عام واحد من تاريخ الشراء. خدمات الصيانة المدفوعة متوفرة بعد سنة واحدة.

● الاستثناءات من الضمان المجاني:

خلال فترة الضمان المجانية، سيتم توفير خدمات الإصلاح أو الاستبدال المجانية للأخطاء الناجمة عن مشكلات جودة المنتج. ومع ذلك، تحتفظ Box Optronics بالحق في رفض خدمات الإصلاح المجانية في الحالات التالية خلال فترة الضمان:

(1) الأضرار الناجمة عن العوامل الطبيعية (مثل البرق والغبار) أو التأثيرات البيئية.

(2) الأعطال بسبب التشغيل غير السليم من قبل المستخدم.

(3) أضرار مادية واضحة ناجمة عن خطأ بشري.

(4) التفكيك أو التعديل أو الإصلاح غير المصرح به.

(5) ملصقات الضمان المتغيرة أو غير المكتملة على السكن.

(6) الضرر أو الخسارة أثناء النقل.
