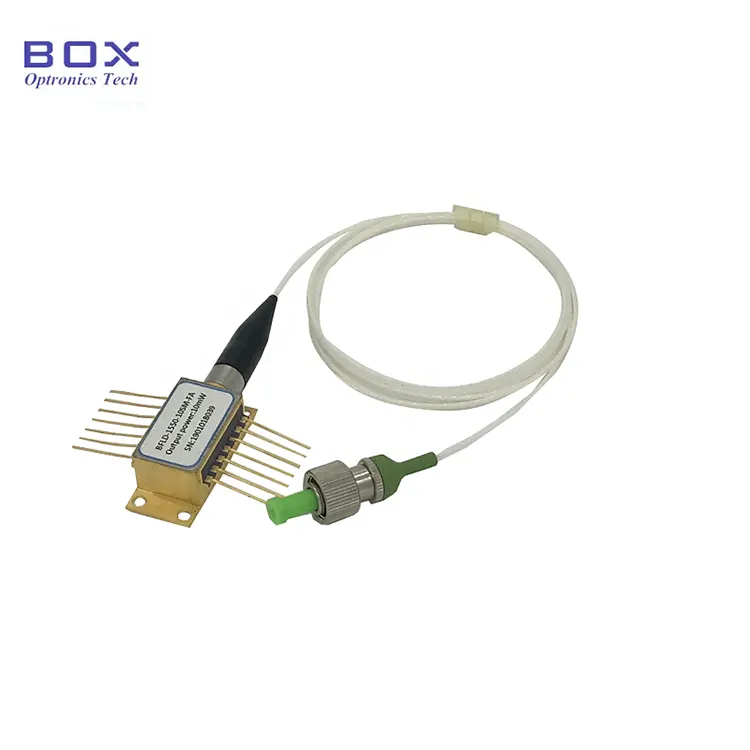

1512 نانومتر 10 ميجاوات DFB 14-PIN الفراشة الليزرية تتبنى DFB هيكل رقاقة أحادي الوضع بطول موجي مركزي يبلغ 1512 نانومتر، وهو مخرج نموذجي قوة 10 ميجاوات، وتتميز بـ SMSR عالية وعتبة منخفضة. يضمن مبرد TEC المدمج استقرار الطول الموجي على المدى الطويل، مناسب للكشف عن غاز NH₃، بصري القياس والرصد البيئي والاستشعار البصري الخاص. بدقة اتبع المواصفات الكهربائية واتخاذ تدابير ESD وتبديد الحرارة أثناء الاستخدام للموثوقية على المدى الطويل.
|
المعلمة |
رمز |
حالة |
دقيقة. |
اكتب. |
الأعلى. |
وحدة |
|
الطول الموجي التشغيلي |
λ |
الأسلحة الكيميائية، 25 درجة مئوية |
1511 |
1512 |
1513 |
نانومتر |
|
طاقة الإخراج الضوئية |
بي إف |
— |
— |
10 |
— |
ميغاواط |
|
العتبة الحالية |
إيث |
25 درجة مئوية |
— |
8 |
15 |
أماه |
|
التشغيل الحالي |
IOP |
الأسلحة الكيميائية |
— |
— |
90 |
أماه |
|
جهد التشغيل |
VOP |
25 درجة مئوية |
— |
1.1 |
2.0 |
V |
|
قمع الوضع الجانبي نسبة |
سمسر |
— |
35 |
40 |
— |
ديسيبل |
|
العزلة البصرية |
ايزو |
25 درجة مئوية |
35 |
— |
— |
ديسيبل |
|
العرض الطيفي |
Δ |
— |
— |
— |
10 |
ميغاهيرتز |
|
انقراض الاستقطاب نسبة |
إير |
الألياف PM |
18 |
— |
— |
ديسيبل |
|
درجة حرارة الطول الموجي معامل |
△ẫ/△T |
— |
— |
0.08 |
0.12 |
نانومتر / ج |
|
مراقبة التيار |
إيمون |
دورة تنظيم الجهد = 5 فولت |
50 |
— |
1500 |
uA |
|
MPD التيار المظلم |
بطاقة تعريف |
دورة تنظيم الجهد = 5 فولت |
— |
— |
50 |
uA |
|
مقاومة الثرمستور |
RTH |
25 درجة مئوية |
9.5 |
10 |
10.5 |
ك أوم |
|
الثرمستور ب القيمة |
β |
25 درجة مئوية/80 درجة مئوية |
— |
3950 |
— |
K |
● منخفض العتبة، وإنتاج عالية الكفاءة؛
● مدمج الثرمستور، والمجلس التنفيذي الانتقالي؛
● الألياف يمكن أن يكون النوع SMF-28e أو ألياف PM؛
● عالية الموثوقية، والاستجابة السريعة، والاستقرار الجيد.
● مراقبة الأمونيا وتحليل الغاز؛
● الكشف البصري و التحليل الطيفي
● البيئية الصناعية الكشف البصري عن الغازات السامة؛
● مصدر الضوء ل أجهزة استشعار وتحليل الغاز عالية الدقة.

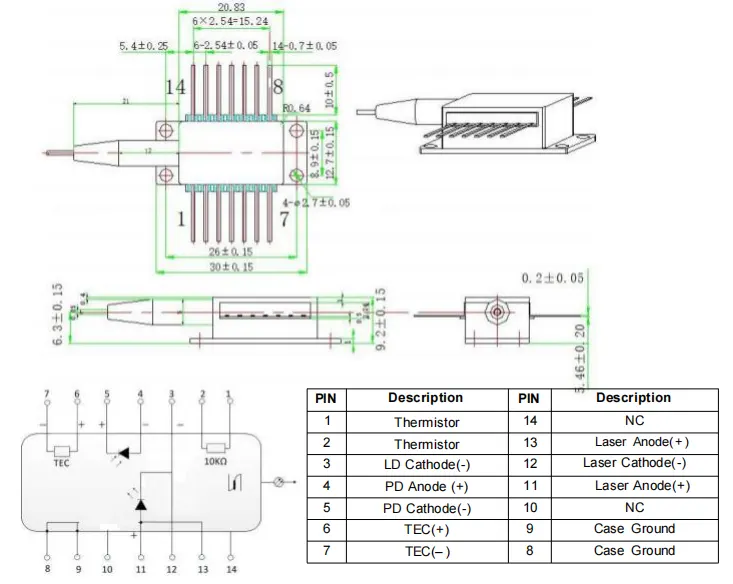

● رسم الحزمة وتعريف PIN-OUT (الوحدة: مم) - 1512 نانومتر 10 ميجاوات DFB 14-PIN ليزر الفراشة
>>> دبوس من النوع 1

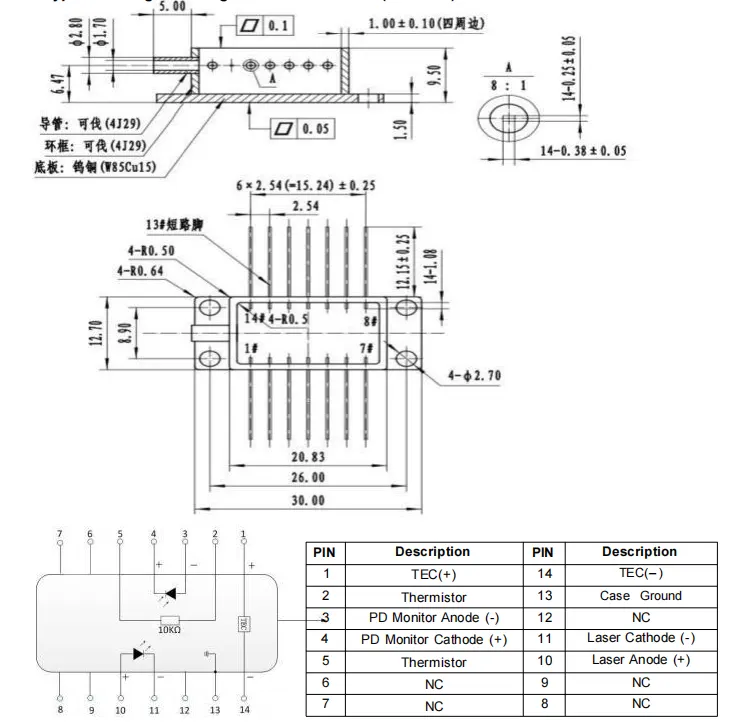

>>> دبوس من النوع الثاني

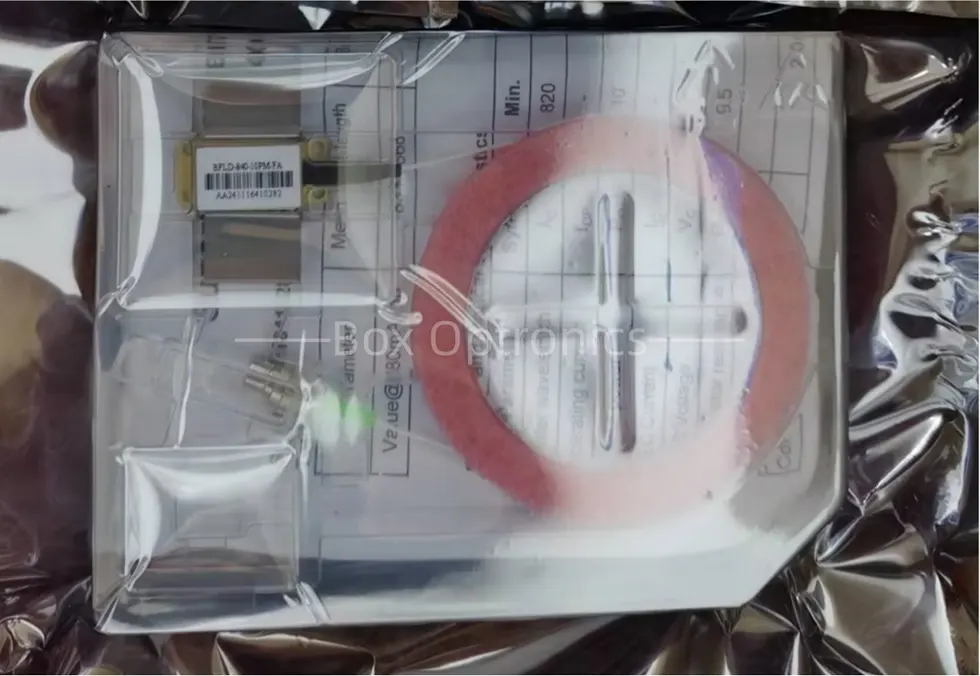

● مثال التعبئة
|
|
مُكَمِّلات |
كمية |
|
1 |
1512 نانومتر 10 ميجاوات DFB 14-PIN ليزر الفراشة |
1 |
|
2 |
تقرير اختبار المنتج |
1 |
*جهاز مستقل؛ لا يوجد برنامج تشغيل مدمج (برنامج تشغيل خارجي اختياري).
|
اسم |
الطول الموجي |
طاقة الإخراج |
نوع الألياف |
موصل |
دبوس خارج |
|
بفيلد |
-XXXX |
-XX |
العشرين |
-XX |
X |
|
ديود ليزر DFB |
1512:1512 نانومتر 1392:1392 نانومتر 760:760 نانومتر 1683:1683 نانومتر آخر |
10:10 ميجاوات آخر |
SM: وضع واحد م: الحفاظ على الاستقطاب
|
اتحاد كرة القدم: FC/APC SA: SC/APC آخر |
فارغة:اكتب 1 2: النوع 2 |
على سبيل المثال: بفلد-1512-10SM-FA2
(معلومات الطلب: 1512nm 10mW DFB 14-PIN Butterfly Laser، مع ألياف SM، موصل FC/APC من النوع 2 دبوس خارجي).
● شروط الاقتباس
(1) إكسو:
إذا كان لديك حساب DHL/ UPS/ FedEx، فإن Box Optronics تقترح استخدامه EXW. نقوم بالشحن عبر حسابك؛ نحن لا نفرض تكلفة الشحن.
(2) داب:
إذا لم يكن لديك حساب، يرجى الدفع المسبق لتكلفة الشحن المنتجات.
● شروط الدفع
تتوفر باي بال وT/T.
يستغرق حوالي 10 أيام عمل للإنتاج. (إذا كان هناك بعض في المخزون، سيتم شحنها بشكل أسرع.)
قد تستغرق الخدمات اللوجستية الدولية 3-5 أيام عمل.
● عند التشغيل، يصدر هذا الجهاز شعاع ليزر عالي الكثافة؛ افعل لا تنظر مباشرة إلى نهاية الألياف، لأن القيام بذلك قد يسبب إصابة العين.
● هذا الجهاز حساس للكهرباء الساكنة؛ ولذلك، الالتزام الصارم مطلوب تدابير الحماية المضادة للكهرباء الساكنة أثناء التعبئة والتغليف، النقل والاستخدام. بالإضافة إلى ذلك، يجب اتخاذ الاحتياطات اللازمة للوقاية يرتفع مصدر الطاقة، لأن عدم القيام بذلك قد يؤدي إلى تلف دائم في الجهاز الجهاز (على سبيل المثال، التأكد من تأريض المعدات بشكل صحيح وارتداء واقي مضاد للكهرباء الساكنة حزام المعصم).
● الألياف الضوئية هشة؛ لا تستخدم الألياف لسحب الجهاز. عند إدخال جهاز أو إزالته من مقبسه، لا تضغط عليه أو اسحب الغلاف الموجود في الجزء الخلفي من مبيت الجهاز. للأجهزة مجهزة بالموصلات، تأكد من أن كلاً من الجهاز وموصل الألياف يتم رفعها في وقت واحد أثناء التثبيت أو الإزالة.
● قبل تشغيل جميع المكونات، قم أولاً بتنشيط المبرد، و ثم تابع خطوات زيادة الطاقة الإضافية لمنع ارتفاع درجة حرارة الشريحة و الزائد.
● فترة الضمان:
إصلاح أو استبدال مجاني للعيوب غير الناجمة عن الإنسان خلال 1 سنة من الشراء. خدمات الصيانة المدفوعة متوفرة بعد سنة واحدة.
● الاستثناءات من الضمان المجاني:
خلال فترة الضمان المجانية، خدمات الإصلاح أو الاستبدال مجانية سيتم توفيرها للأخطاء الناجمة عن مشاكل جودة المنتج. ومع ذلك، صندوق تحتفظ شركة Optronics بالحق في رفض خدمات الإصلاح المجانية فيما يلي الحالات خلال فترة الضمان:
(1) الأضرار الناجمة عن العوامل الطبيعية (مثل البرق والغبار) أو التأثيرات البيئية.
(2) الأعطال بسبب التشغيل غير السليم من قبل المستخدم.
(3) الضرر الجسدي الواضح الناتج عن الخطأ البشري.
(4) التفكيك أو التعديل أو الإصلاح غير المصرح به.
(5) ملصقات الضمان المعدلة أو غير الكاملة الموجودة على الهيكل.
(6) الضرر أو الخسارة أثناء النقل.
