1. مقدمة من 1392 نانومتر صمام ثنائي ليزر على شكل فراشة DFB بقدرة 10 ميجاوات
2. المواصفات الفنية
3. ميزات المنتج
4. التطبيقات النموذجية
5. تفاصيل المنتج
6. طلب المعلومات
7. ورقة البيانات وورقة الاختبار
8. شروط الاقتباس والدفع
9. المهلة الزمنية
10. ملاحظات العملية
11. ضمان الجودة و خدمة ما بعد البيع
ليزر DFB 1392 نانومتر مقترن بالألياف مزود بفراشة ذات 14 سنًا الحزمة، الطول الموجي المركزي 1392 نانومتر، طاقة الخرج النموذجية 10 ميجاوات. المدمج في المجلس التنفيذي الانتقالي، الثرمستور، ومراقبة PD، ودعم الألياف SM أو الألياف PM. يتم استخدامه بشكل رئيسي في استشعار H2O، والأدوات البصرية، واختبار مصادر الضوء. ملحوظة: سلك بواسطة تعريف PIN الصحيح، والحفاظ على نهاية الألياف نظيفة، تحت سيطرة TEC. الجهد الزائد والتيار الزائد والتفريغ الإلكتروستاتيكي (ESD) واللحام بدرجة الحرارة العالية والإفراط يحظر ثني الألياف.
|
المعلمة |
رمز |
حالة |
دقيقة. |
اكتب. |
الأعلى. |
وحدة |
|
الطول الموجي التشغيلي |
λ |
الأسلحة الكيميائية، 25 درجة مئوية |
1391 |
1392 |
1393 |
نانومتر |
|
طاقة الإخراج الضوئية |
بي إف |
— |
— |
10 |
— |
ميغاواط |
|
العتبة الحالية |
إيث |
25 درجة مئوية |
— |
8 |
15 |
أماه |
|
التشغيل الحالي |
IOP |
الأسلحة الكيميائية |
— |
— |
90 |
أماه |
|
جهد التشغيل |
VOP |
25 درجة مئوية |
— |
1.1 |
2.0 |
V |
|
قمع الوضع الجانبي نسبة |
سمسر |
— |
35 |
40 |
— |
ديسيبل |
|
العزلة البصرية |
ايزو |
25 درجة مئوية |
35 |
— |
— |
ديسيبل |
|
العرض الطيفي (-20 ديسيبل) |
Δ |
— |
— |
0.1 |
1.0 |
نانومتر |
|
انقراض الاستقطاب نسبة |
إير |
الألياف PM |
18 |
— |
— |
ديسيبل |
|
درجة حرارة الطول الموجي معامل |
△ẫ/△T |
— |
— |
0.08 |
0.12 |
نانومتر / ج |
|
مراقبة التيار |
إيمون |
دورة تنظيم الجهد = 5 فولت |
50 |
— |
1500 |
uA |
|
MPD التيار المظلم |
بطاقة تعريف |
دورة تنظيم الجهد = 5 فولت |
— |
— |
50 |
uA |
|
مقاومة الثرمستور |
RTH |
25 درجة مئوية |
9.5 |
10 |
10.5 |
ك أوم |
|
الثرمستور ب القيمة |
β |
25 درجة مئوية/80 درجة مئوية |
— |
3950 |
— |
K |
● عالية الأداء، الليزر متعدد الكم (MQW) ذو التغذية المرتدة (DFB) ؛
● SMF-28e أو ألياف PM1550؛
● الصناعة حزمة فراشة قياسية محكمة الغلق مكونة من 14 دبوسًا؛
● مدمج المجلس التنفيذي وPD.
● الألياف الضوئية الموزعة الاستشعار.
● اتصالات الألياف الضوئية معدات الاختبار
● تركيز بخار الماء الكشف؛
● مصدر الضوء الأساسي ل أنظمة TDLAS (مطيافية امتصاص الليزر ذات الصمام الثنائي القابل للضبط)؛
● الأبحاث والمختبرات الآلات.

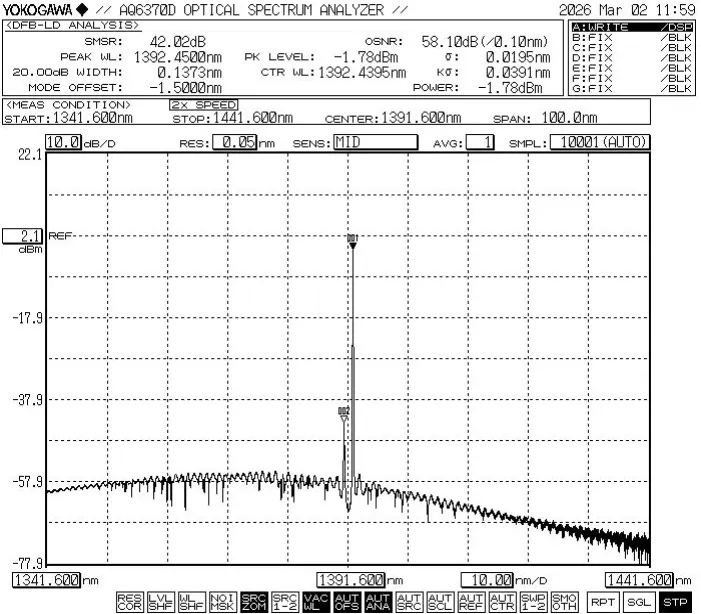

● الطيف النموذجي: 1392 نانومتر، +/- 1 نانومتر WL.

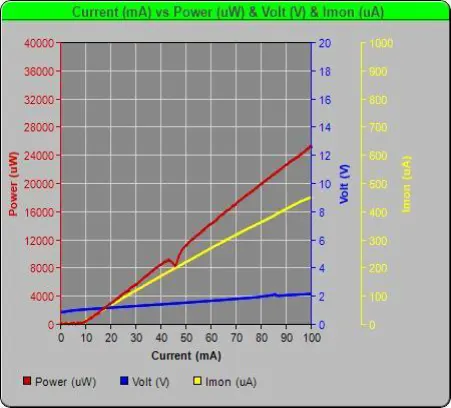

● صمام ثنائي ليزر على شكل فراشة DFB بقدرة 10 ميجاوات PIV-1392nm

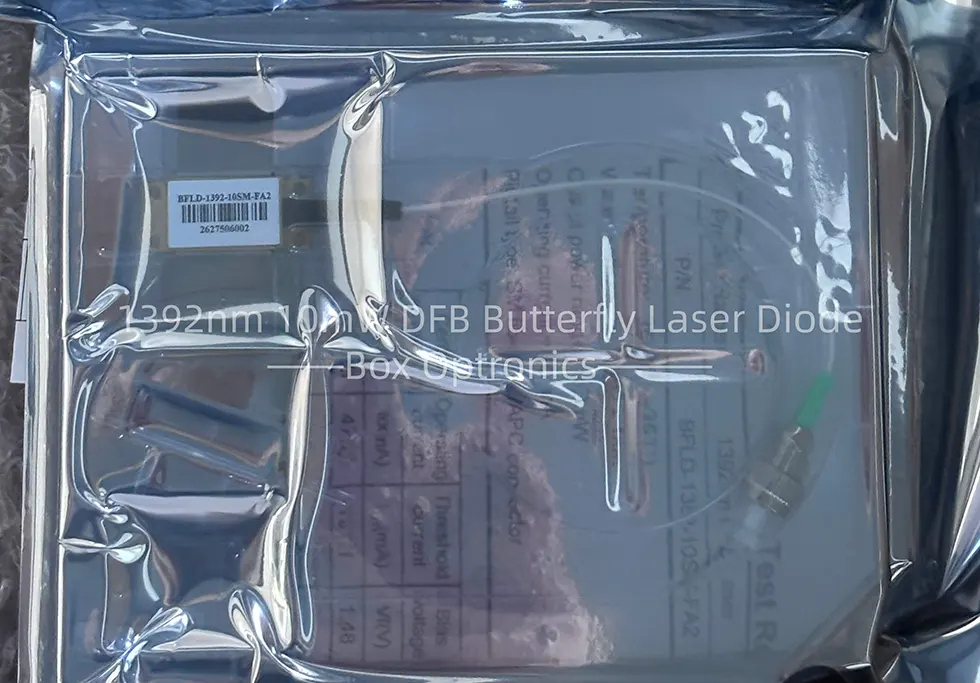

● مثال التعبئة
|
|
مُكَمِّلات |
كمية |
|
1 |
1392 نانومتر 10 ميجاوات DFB فراشة ليزر ديود |
1 |
|
2 |
تقرير اختبار المنتج |
1 |
|
اسم |
الطول الموجي |
طاقة الإخراج |
نوع الألياف |
موصل |
دبوس خارج |
|
بفيلد |
-XXXX |
-XX |
العشرين |
-XX |
X |
|
ديود ليزر DFB |
1392:1392 نانومتر 760:760 نانومتر 1683:1683 نانومتر آخر |
10:10 ميجاوات آخر |
SM: وضع واحد م: الحفاظ على الاستقطاب
|
اتحاد كرة القدم: FC/APC SA: SC/APC آخر |
فارغة:اكتب 1 2: النوع 2 |
على سبيل المثال: بفيلد-1392-10SM-FA2
(معلومات الطلب: صمام ثنائي ليزر DFB الفراشة 1392 نانومتر 10 ميجاوات، مع SM الألياف، موصل FC/APC، دبوس من النوع 2).
● شروط الاقتباس
(1) إكسو:
إذا كان لديك حساب DHL/ UPS/ FedEx، فإن Box Optronics تقترح استخدامه EXW. نقوم بالشحن عبر حسابك؛ نحن لا نفرض تكلفة الشحن.
(2) داب:
إذا لم يكن لديك حساب، يرجى الدفع المسبق لتكلفة الشحن المنتجات.
(3) أخرى
● شروط الدفع
تتوفر باي بال وT/T.
يستغرق حوالي 10 أيام عمل للإنتاج. (إذا كان هناك بعض في المخزون، سيتم شحنها بشكل أسرع.)
قد تستغرق الخدمات اللوجستية الدولية 3-5 أيام عمل.
● عند التشغيل، يصدر هذا الجهاز شعاع ليزر عالي الكثافة؛ افعل لا تنظر مباشرة إلى نهاية الألياف، لأن القيام بذلك قد يسبب إصابة العين.
● هذا الجهاز حساس للكهرباء الساكنة؛ ولذلك، الالتزام الصارم مطلوب تدابير الحماية المضادة للكهرباء الساكنة أثناء التعبئة والتغليف، النقل والاستخدام. بالإضافة إلى ذلك، يجب اتخاذ الاحتياطات اللازمة للوقاية يرتفع مصدر الطاقة، لأن عدم القيام بذلك قد يؤدي إلى تلف دائم في الجهاز الجهاز (على سبيل المثال، التأكد من تأريض المعدات بشكل صحيح وارتداء واقي مضاد للكهرباء الساكنة حزام المعصم).
● التحقق من استقرار دائرة تشغيل المنتج لمنع حدوث ذلك الأضرار الناجمة عن التيارات النبضية.
● الألياف الضوئية هشة؛ لا تستخدم الألياف لسحب الجهاز. عند إدخال جهاز أو إزالته من مقبسه، لا تضغط عليه أو اسحب الغلاف الموجود في الجزء الخلفي من مبيت الجهاز. للأجهزة مجهزة بالموصلات، تأكد من أن كلاً من الجهاز وموصل الألياف يتم رفعها في وقت واحد أثناء التثبيت أو الإزالة.
● إذا كانت الدبابيس تتطلب لحامًا، فلا يجب أن تكون درجة حرارة اللحام كذلك تتجاوز 260 درجة مئوية، ويجب ألا تتجاوز مدة اللحام 10 ثوانٍ. خاص يجب الانتباه إلى ما يلي: أثناء عملية اللحام يجب أن يكون الجهاز في حالة عدم وجود طاقة، ويجب أن تكون مكواة اللحام صحيحة مؤرض.
● عند استخدام الجهاز، يجب التقيد الصارم بجهد التشغيل و النطاقات الحالية المحددة في ورقة البيانات. المعلمات الرئيسية - بما في ذلك Ith (العتبة الحالية)، Iop max (الحد الأقصى لتيار التشغيل)، Vop max (الحد الأقصى جهد التشغيل)، و lect (الطول الموجي المركزي) - يجب الإشارة إليه على وجه التحديد في تقرير الاختبار المقدم في وقت الشحن. ملاحظة: العملية قد يؤدي تجاوز الحد الأقصى المطلق للتقييمات إلى حدوث ضرر دائم بالجهاز.
● فترة الضمان:
إصلاح أو استبدال مجاني للعيوب غير الناجمة عن الإنسان خلال 1 سنة من الشراء. خدمات الصيانة المدفوعة متوفرة بعد سنة واحدة.
● الاستثناءات من الضمان المجاني:
خلال فترة الضمان المجانية، خدمات الإصلاح أو الاستبدال مجانية سيتم توفيرها للأخطاء الناجمة عن مشاكل جودة المنتج. ومع ذلك، صندوق تحتفظ شركة Optronics بالحق في رفض خدمات الإصلاح المجانية فيما يلي الحالات خلال فترة الضمان:
(1) الأضرار الناجمة عن العوامل الطبيعية (مثل البرق والغبار) أو التأثيرات البيئية.
(2) الأعطال بسبب التشغيل غير السليم من قبل المستخدم.
(3) الضرر الجسدي الواضح الناتج عن الخطأ البشري.
(4) التفكيك أو التعديل أو الإصلاح غير المصرح به.
(5) ملصقات الضمان المعدلة أو غير الكاملة الموجودة على الهيكل.
(6) الضرر أو الخسارة أثناء النقل.
