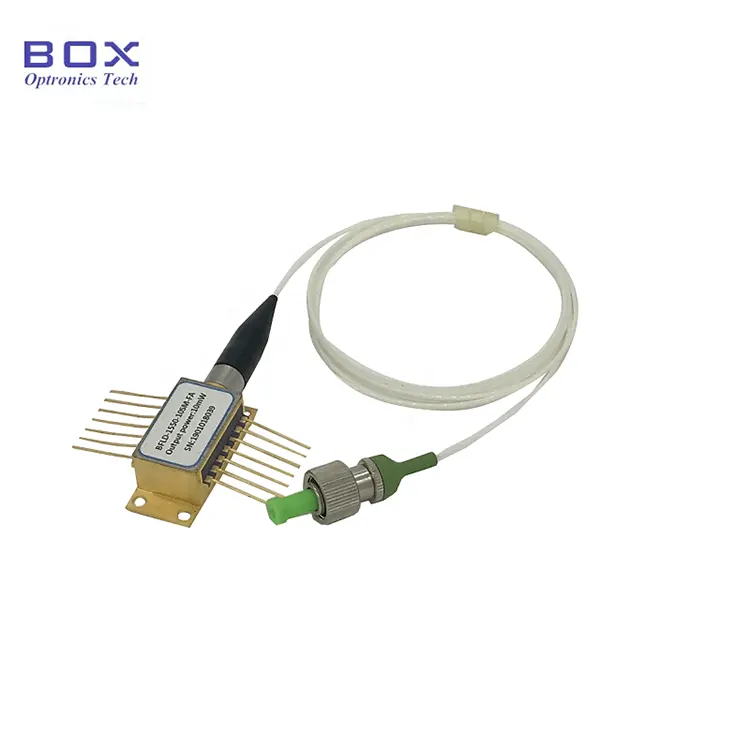

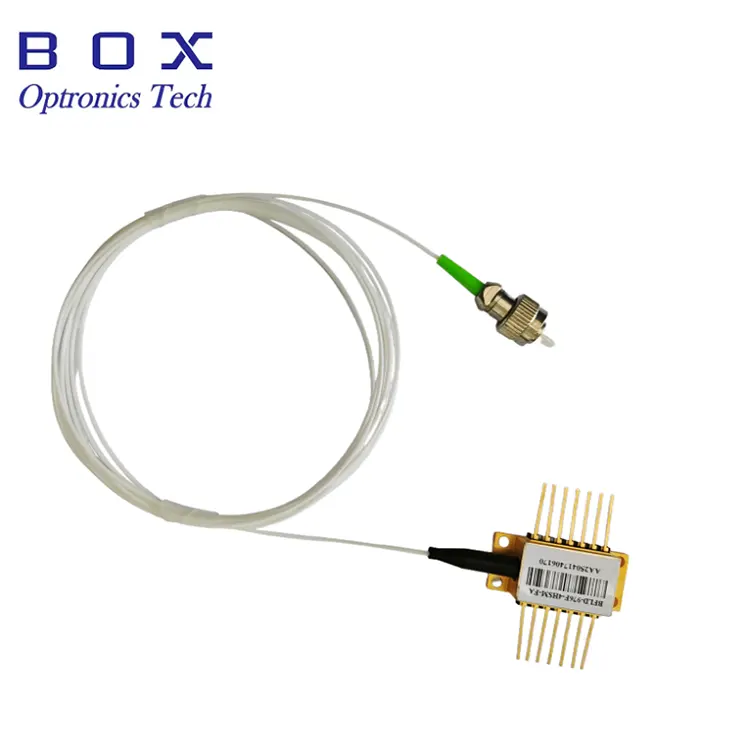

1625nm 10mW DFB فراشة ليزر ديود مع هيكل DFB متعدد الكم وحزمة فراشة ذات 14 سنًا. إنه يتكامل يدعم TEC والثرمستور الوضع الفردي SMF-28e أو الحفاظ على الاستقطاب مخرج ألياف، بطول موجي مركزي يبلغ 1625 نانومتر وطاقة خرج نموذجية 10 ميغاواط. ويتميز SMSR عالية والأداء الطيفي الممتاز. يرجى السيطرة محرك الأقراص الحالي، والجهد، ودرجة حرارة الانصهار، وتوفير البيئة والتنمية المستدامة ودرجة الحرارة الحماية، ولا تتجاوز الحد الأقصى المطلق للتقييمات.
|
المعلمة |
رمز |
حالة |
دقيقة. |
اكتب. |
الأعلى. |
وحدة |
|
الطول الموجي التشغيلي |
lectC |
الأسلحة الكيميائية، 25 درجة مئوية |
1622 |
1625 |
1628 |
نانومتر |
|
طاقة الإخراج الضوئية |
بي إف |
— |
6 |
10 |
— |
ميغاواط |
|
العتبة الحالية |
إيث |
25 درجة مئوية |
— |
8 |
15 |
أماه |
|
التشغيل الحالي |
IOP |
الأسلحة الكيميائية |
— |
— |
90 |
أماه |
|
جهد التشغيل |
VOP |
25 درجة مئوية |
— |
1.1 |
2.0 |
V |
|
قمع الوضع الجانبي نسبة |
سمسر |
— |
35 |
40 |
— |
ديسيبل |
|
العزلة البصرية |
ايزو |
25 درجة مئوية |
35 |
— |
— |
ديسيبل |
|
العرض الطيفي (-20 ديسيبل) |
Δ |
— |
— |
0.1 |
1.0 |
نانومتر |
|
انقراض الاستقطاب نسبة |
إير |
الألياف PM |
18 |
— |
— |
ديسيبل |
|
درجة حرارة الطول الموجي معامل |
△ẫ/△T |
— |
— |
0.08 |
0.12 |
نانومتر/درجة مئوية |
|
مراقبة التيار |
إيمون |
دورة تنظيم الجهد = 5 فولت |
50 |
— |
1500 |
ميكروأ |
|
MPD التيار المظلم |
بطاقة تعريف |
دورة تنظيم الجهد = 5 فولت |
— |
— |
50 |
ميكروأ |
|
مقاومة الثرمستور |
RTH |
25 درجة مئوية |
9.5 |
10 |
10.5 |
ك أوم |
|
الثرمستور ب القيمة |
β |
25 درجة مئوية/80 درجة مئوية |
— |
3950 |
— |
K |
● متعدد الكم ليزر التغذية المرتدة الموزعة (DFB) للبئر (MQW) ؛
● الألياف يمكن أن يكون النوع SMF-28e أو ألياف PM؛
● مستقر خرج 10 ميجاوات، SMSR عالي وعزل بصري جيد؛
● درجة حرارة واسعة النطاق: -20 ~ +70 درجة مئوية.
● الألياف الضوئية الاتصالات؛
● مستشعر الألياف الضوئية؛
● غاز الإيثيلين (C2H4). الاستشعار.
● الطيف النموذجي: 1625 نانومتر، +/- 3 نانومتر تحمل WL.

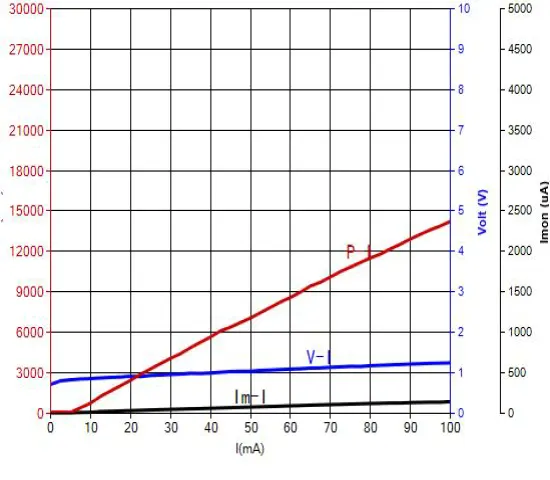

● PIV-1625nm 10mW DFB BTF ليزر ديود
|
اسم |
الطول الموجي |
طاقة الإخراج |
نوع الألياف |
موصل |
دبوس خارج |
|
بفيلد |
-XXXX |
-XX |
العشرين |
-XX |
X |
|
ديود ليزر DFB |
1625:1625 نانومتر 1392:1392 نانومتر 760:760 نانومتر 1683:1683 نانومتر آخر |
10:10 ميجاوات آخر |
SM: وضع واحد م: الحفاظ على الاستقطاب
|
اتحاد كرة القدم: FC/APC SA: SC/APC آخر |
فارغة:اكتب 1 2: النوع 2 |
على سبيل المثال: BFLD-1625-10SM-FA
(معلومات الطلب: 1625nm DFB BTF Laser Diode، طاقة خرج 10 ميجاوات، مع ألياف SM، موصل FC/APC، دبوس خارجي من النوع 1).
● شروط الاقتباس
(1) إكسو:
إذا كان لديك حساب DHL/ UPS/ FedEx، فإن Box Optronics تقترح استخدامه EXW. نقوم بالشحن عبر حسابك؛ نحن لا نفرض تكلفة الشحن.
(2) داب:
إذا لم يكن لديك حساب، يرجى الدفع المسبق لتكلفة الشحن المنتجات.
(3) أخرى
● شروط الدفع
تتوفر باي بال وT/T.
يستغرق حوالي 10 أيام عمل للإنتاج. (إذا كان هناك بعض في المخزون، سيتم شحنها بشكل أسرع.)
قد تستغرق الخدمات اللوجستية الدولية 3-5 أيام عمل.
● عند التشغيل، يصدر هذا الجهاز شعاع ليزر عالي الكثافة؛ افعل لا تنظر مباشرة إلى نهاية الألياف، لأن القيام بذلك قد يسبب إصابة العين.
● هذا الجهاز حساس للكهرباء الساكنة؛ ولذلك، الالتزام الصارم مطلوب تدابير الحماية المضادة للكهرباء الساكنة أثناء التعبئة والتغليف والنقل، والاستخدام. بالإضافة إلى ذلك، يجب اتخاذ الاحتياطات اللازمة لمنع إمدادات الطاقة الزيادات المفاجئة، لأن عدم القيام بذلك قد يؤدي إلى تلف دائم بالجهاز (على سبيل المثال، ضمان التأريض المناسب للمعدات وارتداء حزام معصم مضاد للكهرباء الساكنة).
● إذا كانت الدبابيس تتطلب لحامًا، فلا يجب أن تكون درجة حرارة اللحام كذلك تتجاوز 260 درجة مئوية، ويجب ألا تتجاوز مدة اللحام 10 ثوانٍ. خاص يجب الانتباه إلى ما يلي: أثناء عملية اللحام يجب أن يكون الجهاز في حالة عدم وجود طاقة، ويجب أن تكون مكواة اللحام صحيحة مؤرض.
● فترة الضمان:
إصلاح أو استبدال مجاني للعيوب غير الناجمة عن الإنسان خلال 1 سنة من الشراء. خدمات الصيانة المدفوعة متوفرة بعد سنة واحدة.
● الاستثناءات من الضمان المجاني:
خلال فترة الضمان المجانية، خدمات الإصلاح أو الاستبدال مجانية سيتم توفيرها للأخطاء الناجمة عن مشاكل جودة المنتج. ومع ذلك، صندوق تحتفظ شركة Optronics بالحق في رفض خدمات الإصلاح المجانية فيما يلي الحالات خلال فترة الضمان:
(1) الأضرار الناجمة عن العوامل الطبيعية (مثل البرق والغبار) أو التأثيرات البيئية.
(2) الأعطال بسبب التشغيل غير السليم من قبل المستخدم.
(3) الضرر الجسدي الواضح الناتج عن الخطأ البشري.
(4) التفكيك أو التعديل أو الإصلاح غير المصرح به.
(5) ملصقات الضمان المعدلة أو غير الكاملة الموجودة على الهيكل.
(6) الضرر أو الخسارة أثناء النقل.
