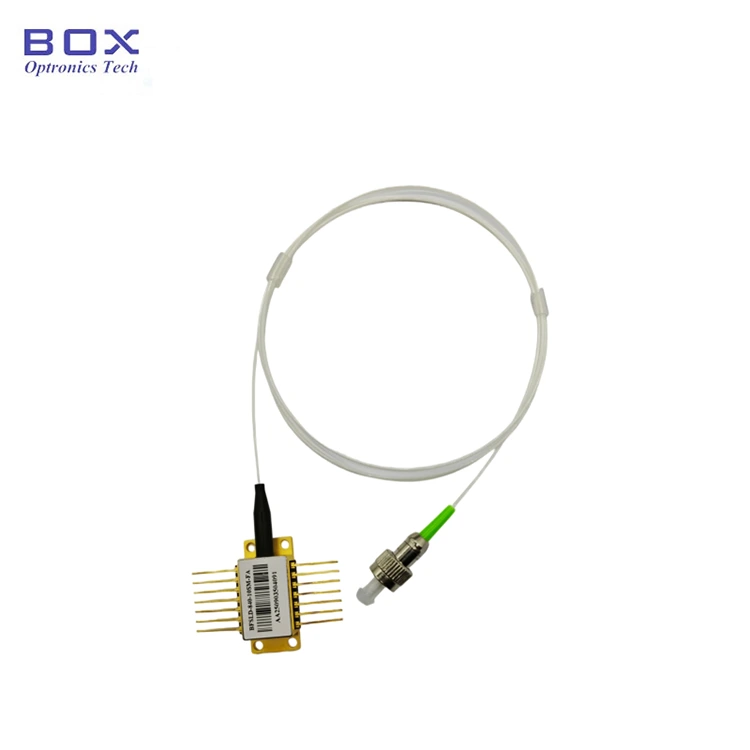

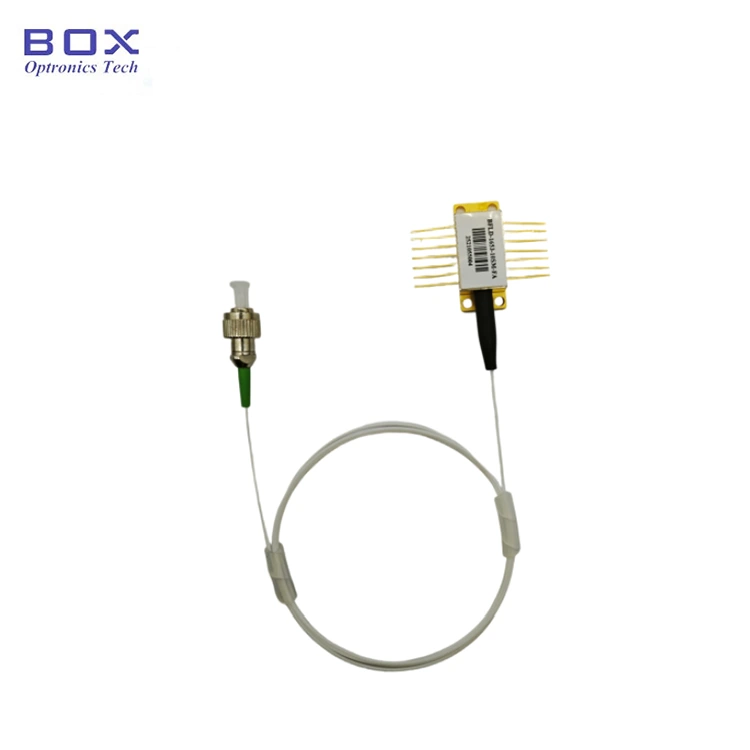

صمام ثنائي ليزر DFB 1574 نانومتر لاستشعار ثاني أكسيد الكربون

توفر شركة Box Optronics، وهي شركة متخصصة في تصنيع المكونات الإلكترونية الضوئية، صمام ثنائي ليزر DFB بطول 1574 نانومتر، وهو ليزر تغذية مرتدة موزع على شكل فراشة مكون من 14 سنًا مصمم لاستشعار غاز ثاني أكسيد الكربون، وأنظمة استشعار الألياف الضوئية، وتطبيقات نقل C/DWDM. يتميز هذا الليزر بطول موجي مركزي يبلغ 1574 نانومتر (يتوافق مع خط امتصاص ثاني أكسيد الكربون)، وطاقة خرج بصرية 10 ميجاوات/ 20 ميجاوات، وألياف SM أو PM اختيارية، ويوفر أداءً بصريًا مستقرًا ودقيقًا للتحليل الطيفي لامتصاص ليزر الصمام الثنائي القابل للضبط (TDLAS) وتطبيقات الكشف عن الغاز الأخرى. يدعم فريقنا الهندسي خيارات تكوين الطول الموجي والطاقة والألياف المخصصة لتلبية متطلبات محددة لاستشعار الغاز وتكامل النظام.

إرسال استفسار

وصف المنتج

نظرة عامة على المنتج - صمام ثنائي ليزر DFB 1574 نانومتر لاستشعار ثاني أكسيد الكربون

يوفر الصمام الثنائي الليزري DFB مقاس 1574 نانومتر لاستشعار ثاني أكسيد الكربون طاقة خرج بصرية تبلغ 10 ميجاوات أو 20 ميجاوات من خلال ألياف أحادية الوضع أو ألياف تحافظ على الاستقطاب مع موصل FC/APC.

يتميز ليزر DFB بعرض خط طيفي ضيق يبلغ 3 ميجا هرتز نموذجيًا (FWHM) ونسبة كبت عالية للوضع الجانبي تبلغ ≥35 ديسيبل (40 ديسيبل نموذجيًا)، ويوفر النقاء الطيفي ودقة الطول الموجي المطلوب للتحليل الطيفي لامتصاص ليزر الصمام الثنائي القابل للضبط (TDLAS) وغيره من تقنيات الكشف عن الغاز عالية الدقة.

يوجد في حزمة فراشة ذات 14 سنًا متوافقة مع معايير الصناعة مع خيارين لتكوين pinout، مدمجين مع TEC، والثرمستور، وشاشة PD، والمعزل. الليزر متوافق مع لوحات تشغيل ليزر الفراشة القياسية وتصميمات النظام.

الميزات الرئيسية - صمام ثنائي ليزر DFB 1574 نانومتر لاستشعار ثاني أكسيد الكربون

· الطول الموجي المركزي: 1574 نانومتر (النطاق 1573-1575 نانومتر)، مطابق لخط امتصاص غاز ثاني أكسيد الكربون

· طاقة خرج ضوئية عالية: 10 ميجاوات أو 20 ميجاوات

· نطاق ترددي واسع للتشكيل: 2.5 جيجا هرتز نموذجي (-3 ديسيبل)

· عازل بصري مدمج: عزل ≥30 ديسيبل

· مبرد كهروحراري متكامل (TEC) وثرمستور بقدرة 10 كيلو أوم لتثبيت الطول الموجي

· معامل درجة حرارة الطول الموجي: 0.09 نانومتر/درجة مئوية نموذجيًا (15 درجة مئوية إلى 35 درجة مئوية)

· معامل الطول الموجي الحالي: 0.01 نانومتر/مللي أمبير نموذجي لضبط الطول الموجي

· حزمة الفراشة ذات 14 سنًا المتوافقة مع معايير الصناعة، وخيارات الدبوس من النوع 1 والنوع 2

· تيار عتبة منخفض: 10 مللي أمبير ~ 35 مللي أمبير

· رصد الصمام الثنائي الضوئي المدمج لمراقبة الطاقة

التطبيقات النموذجية - صمام ثنائي ليزر DFB 1574 نانومتر لاستشعار ثاني أكسيد الكربون

· الكشف عن غاز ثاني أكسيد الكربون ومراقبته استنادًا إلى التحليل الطيفي للامتصاص بالليزر ذي الصمام الثنائي القابل للضبط (TDLAS)

· التحليل الطيفي لتعديل الطول الموجي (WMS) لثاني أكسيد الكربون عالي الحساسية واكتشاف الغازات النزرة

· أنظمة استشعار الألياف الضوئية المعتمدة على FBG وتقنيات قياس التداخل

· معدات اختبار وقياس اتصالات الألياف الضوئية

· تحليل التنفس وتطبيقات استشعار الغازات الطبية الحيوية

· البحث والتطوير في مختبرات الضوئيات والاستشعار البصري

· دمج OEM في أجهزة تحليل الغاز وأدوات المراقبة البيئية

مواصفات المنتج - صمام ثنائي ليزر DFB 1574 نانومتر لاستشعار ثاني أكسيد الكربون

الحد الأقصى للتقييمات المطلقة

المعلمة	رمز	حالة	دقيقة.	اكتب.	الأعلى.	وحدة
درجة حرارة التخزين	نهاية الخبر	-	-40	-	85	درجة مئوية
درجة حرارة حالة التشغيل	قمة	-	-20	-	70	درجة مئوية
الحالي إلى الأمام	لو	الأسلحة الكيميائية	-	-	200	أماه
الليزر عكس الجهد	VLR	-	-	-	2	V
PDforward الحالي	IFPD	-	-	1.1	5	أماه
PD الجهد العكسي	VRPD	-	-	5	10	V
المجلس التنفيذي الانتقالي الحالي	ITEC	-	-	0.8	1.5	A
المجلس التنفيذي الجهد	فتيك	-	-	1.5	3.5	V

الخصائص الكهروضوئية (T = درجة حرارة الليزر 25 درجة مئوية)

المعلمة	رمز	حالة الاختبار	دقيقة.	اكتب.	الأعلى.	وحدة
مركز الطول الموجي	lect ج	تل = 15 ~ 35 درجة مئوية، سو	1573	1574	1575	نانومتر
طاقة الإخراج الضوئية	ص	-	10	-	-	ميغاواط
العتبة الحالية	إيث	-	-	10	35	أماه
كفاءة المنحدر	η	سو، خرج 5 ميجاوات	0.05	0.11	0.2	ميجاوات/مللي أمبير
التشغيل الحالي	إيوب	بو = 10 ميجاوات، سو	-	100	120	أماه
عرض الخط الطيفي	LW	FWHM	-	3	-	ميغاهيرتز
جهد الليزر للأمام	VF	CW، خرج 10 ميجاوات	-	1.2	3.0	V
مراقبة التيار المظلم	بطاقة تعريف	-	-	-	0.1	ميكروأ
عرض النطاق الترددي (-3 ديسيبل)	الأسلحة البيولوجية	-	-	2.5	-	غيغاهيرتز
نسبة قمع الوضع الجانبي	سمسر	الأسلحة الكيميائية	35	40	-	ديسيبل
العزلة البصرية	-	-10	30	-	-	ديسيبل
الضوضاء ذات الشدة النسبية	رين	سو، خرج 5 ميجاوات	-	-145	-	ديسيبل/هرتز
TEC ضبط درجة الحرارة	نهاية الخبر	-	15	-	35	درجة مئوية
مقاومة الإدخال	زين	-	22	25	28	Ω
تيار الثرمستور	مركز التجارة الدولية	-	10	-	100	ميكروأ
مقاومة الثرمستور	RTH	تل = 25 درجة مئوية	9.5	10	10.5	ك أوم
المجلس التنفيذي الانتقالي الحالي	ITEC	TL=25 درجة مئوية، TC=70 درجة مئوية	-	-	1.5	A
المجلس التنفيذي الجهد	فتيك	TL=25 درجة مئوية، TC=70 درجة مئوية	-	-	3.5	V
قدرة المجلس التنفيذي الانتقالي	ΔT	ح = 70 درجة مئوية	-	-	50	درجة مئوية
انجراف الطول الموجي (EOL)	Δ	عمر 25 سنة	-	-	±0.1	نانومتر
معامل درجة حرارة الطول الموجي	Δω/ΔT	TEC 15 درجة مئوية إلى 35 درجة مئوية	-	0.09	-	نانومتر/درجة مئوية
معامل الطول الموجي الحالي	Δω/ΔI	-	-	0.01	-	نانومتر / مللي أمبير

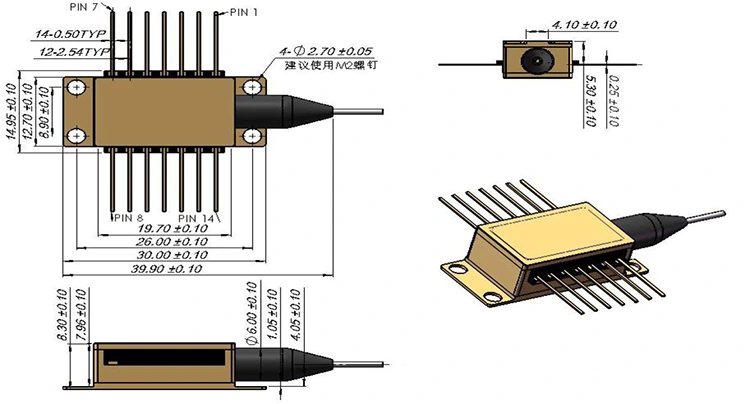

تعريف الحزمة والدبوس - صمام ثنائي ليزر DFB بقدرة 1574 نانومتر لاستشعار ثاني أكسيد الكربون

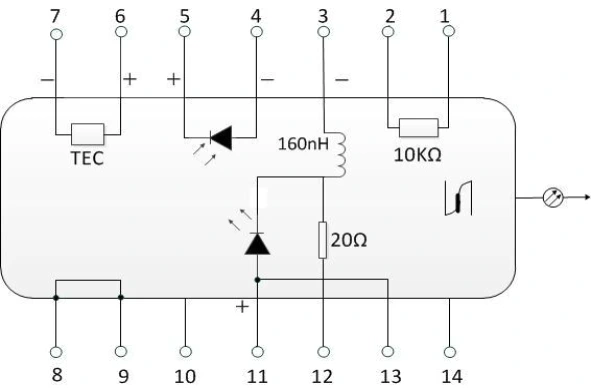

نوع 1 دبوس التكوين

دبوس	وصف	دبوس	وصف
1	الثرمستور	14	NC (لا يوجد اتصال)
2	الثرمستور	13	أنود الليزر (+)
3	انحياز الليزر للتيار المستمر (الكاثود) (-)	12	كاثود الترددات اللاسلكية بالليزر (-)
4	أنود مراقب PD (-)	11	أنود الليزر (+)
5	كاثود مراقب PD (+)	10	NC (لا يوجد اتصال)
6	المجلس التنفيذي (+)	9	أرض القضية
7	المجلس التنفيذي (-)	8	أرض القضية

نوع 2 دبوس التكوين

دبوس	وصف	دبوس	وصف
1	المجلس التنفيذي (+)	14	المجلس التنفيذي (-)
2	الثرمستور	13	أرض القضية
3	أنود مراقب PD (-)	12	NC (لا يوجد اتصال)
4	كاثود مراقب PD (+)	11	كاثود الليزر (-)
5	الثرمستور	10	أنود الليزر (+)
6	NC (لا يوجد اتصال)	9	NC (لا يوجد اتصال)
7	NC (لا يوجد اتصال)	8	NC (لا يوجد اتصال)

طلب المعلومات

التسميات النموذجية

بفيلد - XXXX - XX - XX - XX X

مثال: BFLD-1574-20PM-FA2

مجال	شفرة	وصف
نوع الليزر	بفيلد	سلسلة ديود ليزر DFB
الطول الموجي	1574	1574 نانومتر (الأطوال الموجية الأخرى المتاحة: 1030، 1064، 1392، 1653، 1683، CWDM)
طاقة الإخراج	20	20 ميغاواط؛ 10 = 10 ميجاوات
نوع الألياف	مساءً	PM = الحفاظ على الاستقطاب؛ SM = وضع واحد
نوع الموصل	اتحاد كرة القدم	FC/APC; SA = SC/APC؛ موصلات أخرى متاحة
بينوت	خالي / 2	NULL = النوع 1 (افتراضي)؛ 2 = النوع 2

الأسئلة المتداولة (الأسئلة الشائعة) - صمام ثنائي ليزر DFB بقدرة 1574 نانومتر لاستشعار ثاني أكسيد الكربون

س: كيف يعمل TEC المتكامل على تحسين أداء استشعار ثاني أكسيد الكربون؟

ج: يعمل TEC والثرمستور المدمجان على تثبيت درجة حرارة رقاقة الليزر، مما يقلل من الطول الموجي وانحراف طاقة الخرج. نظرًا لأن الطول الموجي لليزر DFB يعتمد على درجة الحرارة، فإن التحكم الحراري الدقيق يساعد في الحفاظ على التوافق مع ميزة امتصاص ثاني أكسيد الكربون المستهدفة. يوفر TEC تعديلًا خشنًا للطول الموجي، بينما يمكن تحقيق ضبط دقيق للطول الموجي من خلال تعديل تيار الحقن.

س: ما سبب أهمية العازل البصري المدمج لأنظمة استشعار الغاز؟

ج: يعمل المعزل البصري المدمج على تقليل ردود الفعل البصرية الناتجة عن الانعكاسات من توصيلات الألياف والمكونات البصرية. يؤدي ذلك إلى تحسين استقرار إخراج الليزر وتقليل الحساسية للاضطرابات البصرية الخارجية، وهو أمر مهم بشكل خاص لأنظمة الكشف عن الغاز TDLAS وWMS عالية الحساسية.

س: هل يمكنني الحصول على طول موجي مخصص لأنواع غازات مختلفة؟

ج: نعم، توفر Box Optronics مصادر ليزر DFB بأطوال موجية محسنة لتطبيقات استشعار الغاز المختلفة، بما في ذلك على سبيل المثال لا الحصر ثاني أكسيد الكربون (1574 نانومتر)، وCH4 (1653 نانومتر)، وH2O (1392 نانومتر)، وO2 (760 نانومتر). نحن ندعم أيضًا الأطوال الموجية لقناة CWDM وDWDM لتطبيقات الاتصالات. اتصل بنا وأخبرنا بمتطلبات الطول الموجي المحددة وسيقوم فريقنا الهندسي بمراجعة الجدوى.

س: ما هي دوائر القيادة والتحكم المطلوبة لهذا الليزر؟

ج: يتطلب ليزر DFB 1574 نانومتر محرك صمام ثنائي ليزر مع تحديد تيار مناسب، ووحدة تحكم في درجة الحرارة لـ TEC المتكامل، ومدخل تعديل اختياريًا لمسح الطول الموجي في تطبيقات TDLAS. يمكن استخدام الصمام الثنائي الضوئي للشاشة للتحكم التلقائي في الطاقة (APC).

المنتجات ذات الصلة - صمام ثنائي ليزر DFB 1574 نانومتر لاستشعار ثاني أكسيد الكربون

· ليزر فراشة DFB عالي الطاقة بقدرة 1653.7 نانومتر و40 ميجاوات - مصادر ليزر DFB للكشف عن غاز الميثان والمراقبة البيئية وتطبيقات السلامة الصناعية

· 1683 نانومتر 10 ميجاوات من الليزر المقترن بالألياف - ليزر DFB ذو الطول الموجي الممتد من أجل التحليل الطيفي لامتصاص CH₄ وتطبيقات استشعار الغاز عالية الحساسية

· 1392 نانومتر 10 ميجاوات DFB الفراشة ليزر ديود - مصمم لأنظمة قياس الرطوبة والتحليل الطيفي لامتصاص بخار الماء

· 1 مم InGaAs PIN Photodiode TO46 - أجهزة كشف ضوئي عالية الحساسية 900-1650 نانومتر للكشف عن إشارة امتصاص الغاز ومراقبة الطاقة الضوئية

· وحدة الليزر القابلة للضبط على النطاق C - مصادر الليزر للتحليل الطيفي واستجواب FBG والتوصيف البصري

ورقة البيانات وورقة الاختبار - صمام ثنائي ليزر DFB بقدرة 1574 نانومتر لاستشعار ثاني أكسيد الكربون

ورقة البيانات

ورقة الاختبار
