1550nm 10mW DFB فراشة ليزر ديود

جدول المحتويات

1. مقدمة من 1550 نانومتر صمام ثنائي ليزر على شكل فراشة DFB بقدرة 10 ميجاوات

2. المواصفات الفنية

3. ميزات المنتج

4. التطبيقات النموذجية

5. تفاصيل المنتج

6. طلب المعلومات

7. ورقة البيانات وورقة الاختبار

8. شروط الاقتباس والدفع

9. المهلة الزمنية

10. ملاحظات العملية

11. ضمان الجودة و خدمة ما بعد البيع

مقدمة المنتج

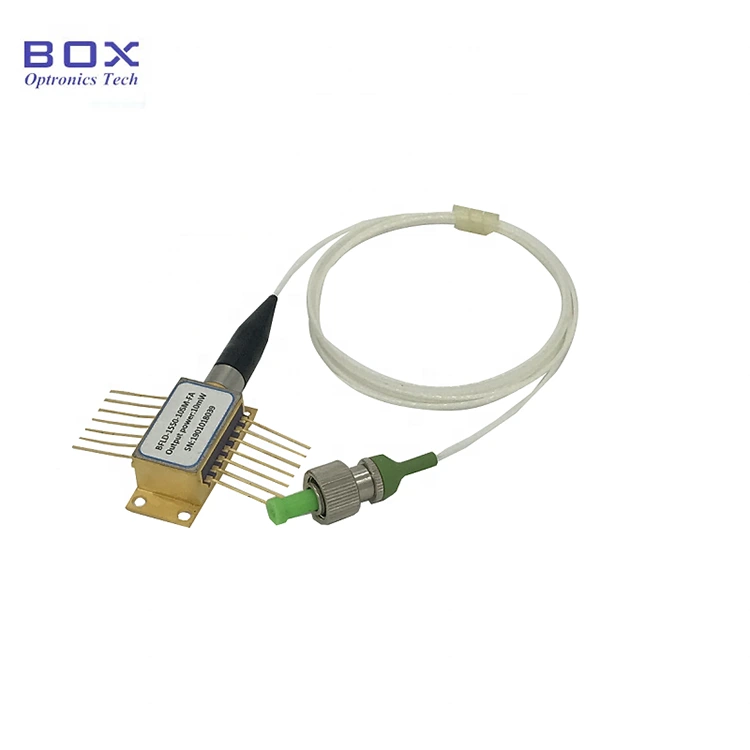

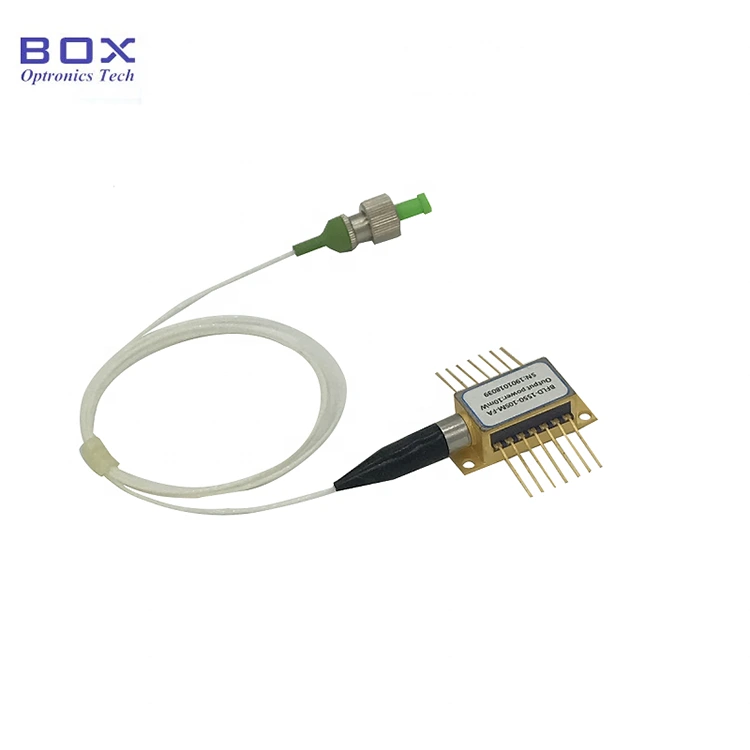

هذا ليزر DFB بطول 1550 نانومتر مزود بفراشة ذات 14 سنًا الحزمة، المدمج في TEC، والثرمستور. يتميز بطول موجي ثابت، 10 ميجاوات طاقة الخرج، ونسبة قمع الوضع الجانبي النموذجية 40 ديسيبل، وعتبة منخفضة الحالي. اختياري مع ألياف SM/PM، ودرجة حرارة تشغيل واسعة، وعالية الموثوقية، ومناسبة للاتصالات الألياف، والأدوات البصرية، والألياف الاستشعار. يرجى التحكم بدقة في تيار محرك الأقراص ودرجة الحرارة، وتجنب ذلك الضرر الزائد.

المنتج المواصفات

ميزات المنتج

● متعدد الكم ليزر التغذية المرتدة الموزعة (DFB) للبئر (MQW) ؛

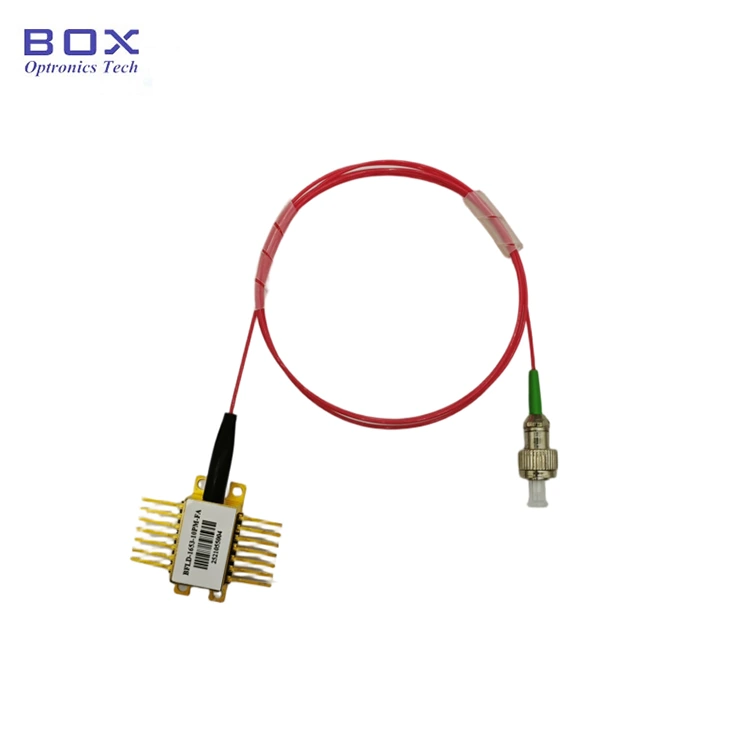

● SMF-28e أو PMF-1550 ضفيرة.

● حزمة BTF ذات 14 سنًا مع TEC وMonitor PD؛

● نطاق درجة حرارة التشغيل الواسع -20~+70 درجة مئوية.

تطبيقات المنتج

● الألياف الضوئية الاتصالات؛

● أداة بصرية

● مستشعر الألياف الضوئية؛

● مصدر الضوء.

المنتج التفاصيل

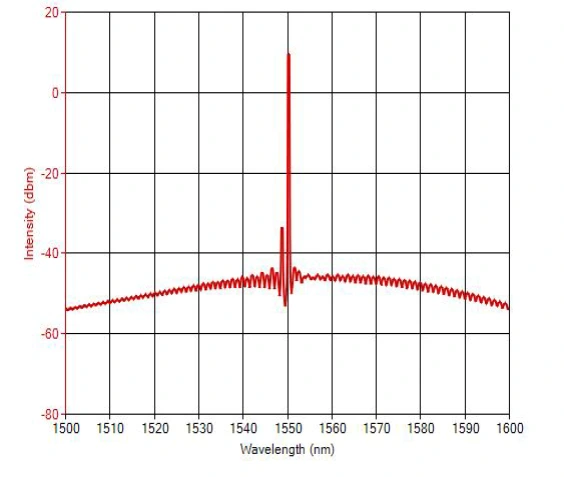

● الطيف النموذجي: 1550 نانومتر، تحمل WL +/- 3 نانومتر.

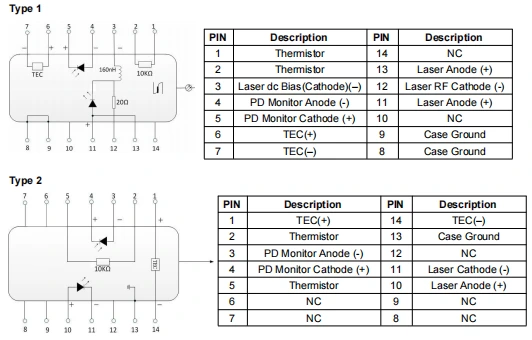

● تعريف PIN-OUT - 1550nm 10mW صمام ثنائي ليزر على شكل فراشة DFB

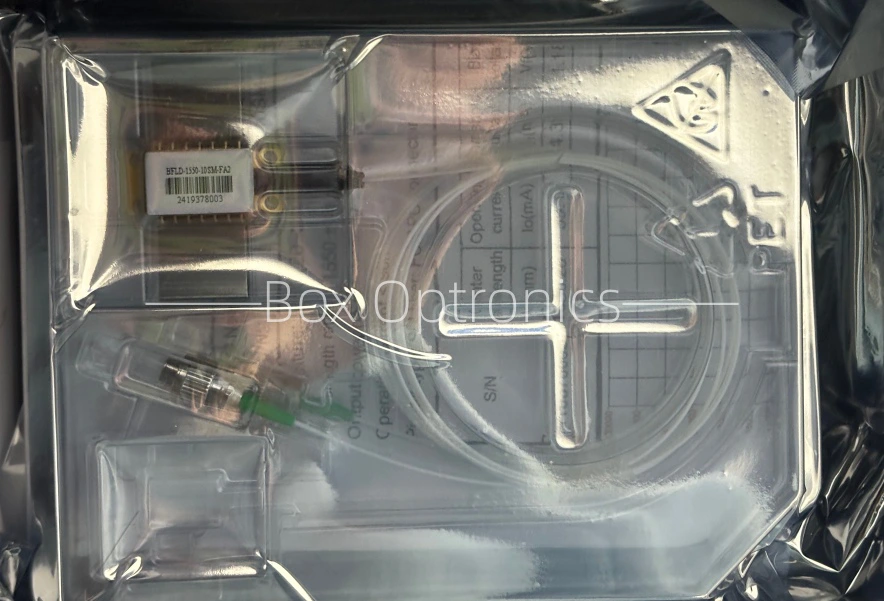

● مثال التعبئة

*جهاز مستقل بدون محرك أقراص؛ حزمة وحدة متكاملة مع دوائر السائق اختيارية.

الطلب معلومات

على سبيل المثال: بفلد-1550-10SM-FA2

(معلومات الطلب: 1550nm 10mW DFB الفراشة ليزر ديود، SM الألياف، مع موصل FC/APC، دبوس خارجي من النوع 2).

للحصول على متطلبات مخصصة أخرى، يرجى الاتصال بـ: sales06@boxoptronics.com

ورقة البيانات وورقة الاختبار

ورقة البيانات

ورقة الاختبار

شروط الاقتباس و الدفع

● شروط الاقتباس

(1) إكسو:

إذا كان لديك حساب DHL/ UPS/ FedEx، فإن Box Optronics تقترح استخدامه EXW. نقوم بالشحن عبر حسابك؛ نحن لا نفرض تكلفة الشحن.

(2) داب:

إذا لم يكن لديك حساب، يرجى الدفع المسبق لتكلفة الشحن المنتجات.

(3) أخرى

● شروط الدفع

تتوفر باي بال وT/T.

مهلة

يستغرق حوالي 10 أيام عمل للإنتاج. (إذا كان هناك بعض في المخزون، سيتم شحنها بشكل أسرع.)

قد تستغرق الخدمات اللوجستية الدولية 3-5 أيام عمل.

العملية ملاحظات

● عند التشغيل، يصدر هذا الجهاز شعاع ليزر عالي الكثافة؛ افعل لا تنظر مباشرة إلى نهاية الألياف، لأن القيام بذلك قد يسبب إصابة العين.

● الألياف الضوئية هشة؛ لا تستخدم الألياف لسحب الجهاز. عند إدخال جهاز أو إزالته من مقبسه، لا تضغط عليه أو اسحب الغلاف الموجود في الجزء الخلفي من مبيت الجهاز. للأجهزة مجهزة بالموصلات، تأكد من أن كلاً من الجهاز وموصل الألياف يتم رفعها في وقت واحد أثناء التثبيت أو الإزالة.

● قبل تشغيل جميع المكونات، قم أولاً بتنشيط المبرد، و ثم تابع خطوات زيادة الطاقة الإضافية لمنع ارتفاع درجة حرارة الشريحة و الزائد.

ضمان الجودة و خدمة ما بعد البيع

● فترة الضمان:

إصلاح أو استبدال مجاني للعيوب غير الناجمة عن الإنسان خلال 1 سنة من الشراء. خدمات الصيانة المدفوعة متوفرة بعد سنة واحدة.

● الاستثناءات من الضمان المجاني:

خلال فترة الضمان المجانية، خدمات الإصلاح أو الاستبدال مجانية سيتم توفيرها للأخطاء الناجمة عن مشاكل جودة المنتج. ومع ذلك، صندوق البصريات تحتفظ بالحق في رفض خدمات الإصلاح المجانية في الحالات التالية داخل فترة الضمان:

(1) الأضرار الناجمة عن العوامل الطبيعية (مثل البرق والغبار) أو التأثيرات البيئية.

(2) الأعطال بسبب التشغيل غير السليم من قبل المستخدم.

(3) الضرر الجسدي الواضح الناتج عن الخطأ البشري.

(4) التفكيك أو التعديل أو الإصلاح غير المصرح به.

(5) ملصقات الضمان المعدلة أو غير الكاملة الموجودة على الهيكل.

(6) الضرر أو الخسارة أثناء النقل.
