1550 نانومتر DFB 100 ميجاوات ليزر فراشة عالي الطاقة

جدول المحتويات

1. مقدمة من 1550 نانومتر ليزر الفراشة عالي الطاقة DFB 100 ميجاوات

2. المواصفات الفنية

3. ميزات المنتج

4. التطبيقات النموذجية

5. تفاصيل المنتج

6. طلب المعلومات

7. ورقة البيانات وورقة الاختبار

8. شروط الاقتباس والدفع

9. المهلة الزمنية

10. ملاحظات العملية

11. ضمان الجودة و خدمة ما بعد البيع

مقدمة المنتج

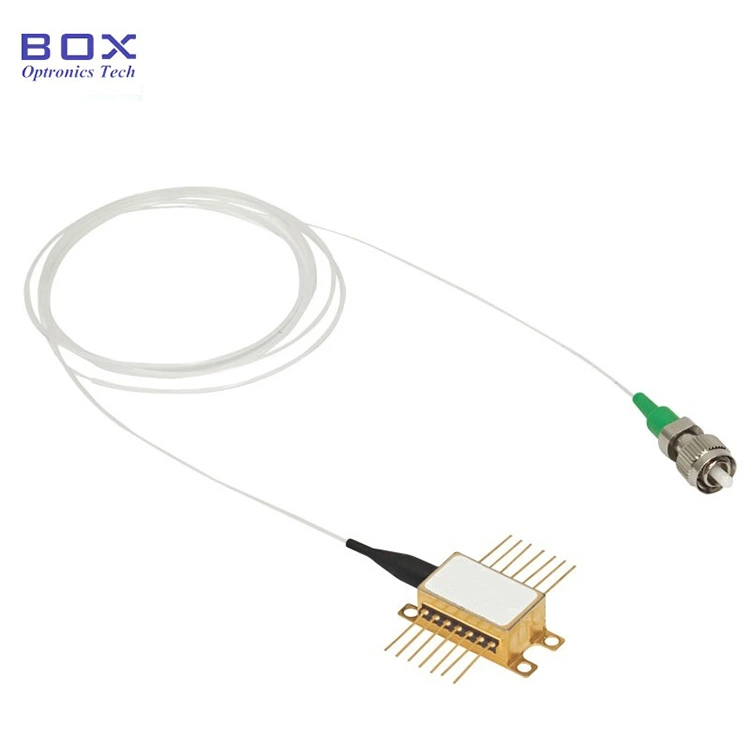

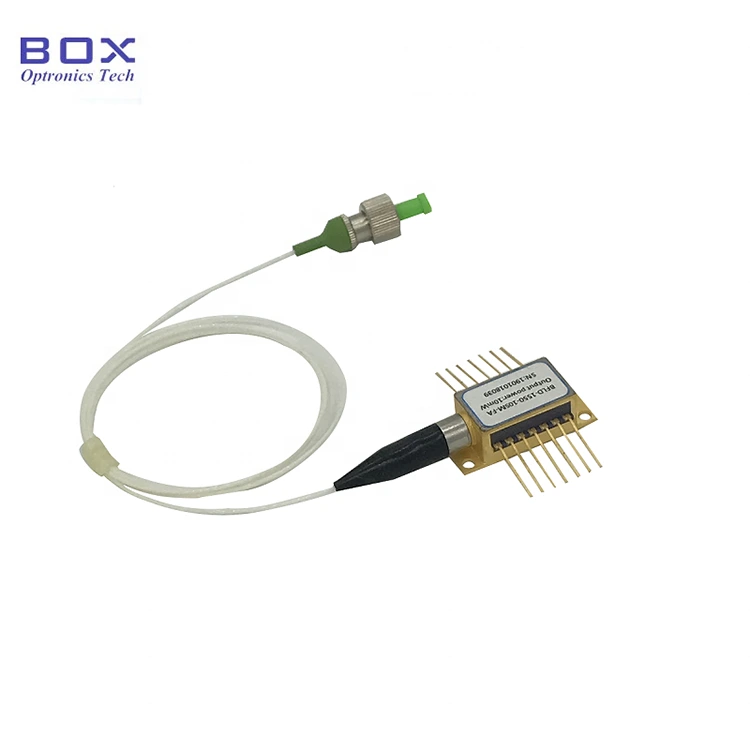

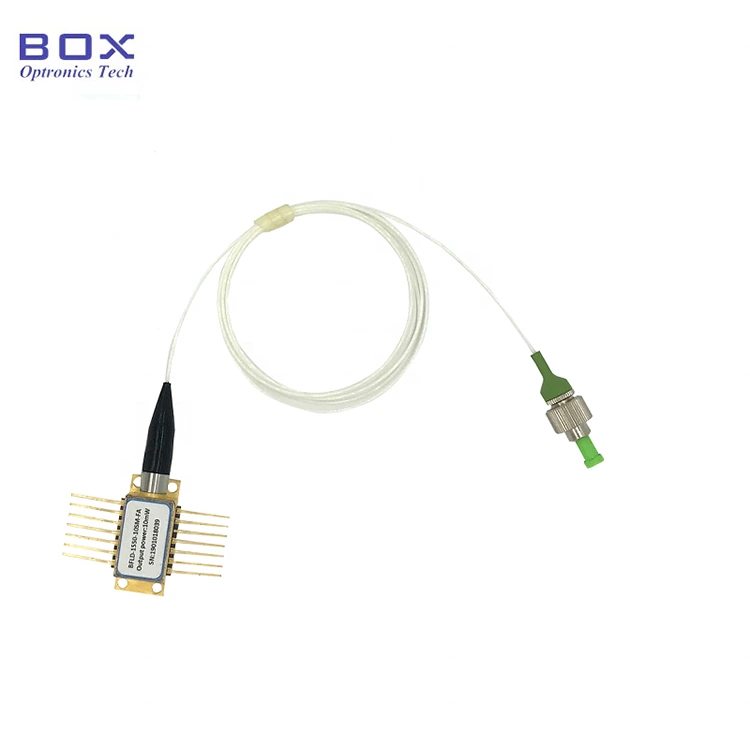

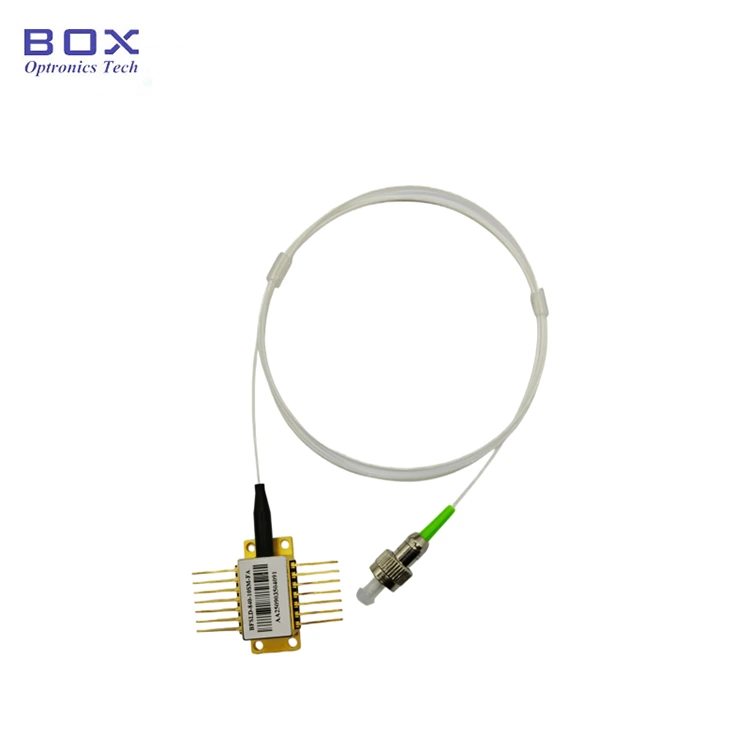

يعتمد ليزر الفراشة عالي الطاقة 1550 نانومتر DFB 100 ميجاوات على شريحة DFB MQW (بئر متعدد الكم)، التي تتبنى معايير الصناعة ذات 14 سنًا حزمة الفراشة، فهي تدمج TEC (المبرد الحراري)، والثرمستور، مراقبة الإضاءة الخلفية PD (الثنائي الضوئي). إذا كانت الدبابيس تتطلب لحام، فإن يجب ألا تتجاوز درجة حرارة اللحام 260 درجة مئوية، ووقت اللحام يجب ألا تتجاوز 10 ثواني.

مواصفات المنتج

ميزات المنتج

● ألياف إس إم أو ضفيرة الألياف PM؛

● عالية طاقة الإخراج تصل إلى 100 ميجاوات ؛

● نسبة قمع عالية للوضع الجانبي؛

● 14 دبوس حزمة BTF مع TEC، والثرمستور، و مراقبة PD.

تطبيقات المنتج

● اتصالات الألياف الضوئية؛

● اختبار بصري مختبري

● استشعار الألياف الضوئية.

المنتج التفاصيل

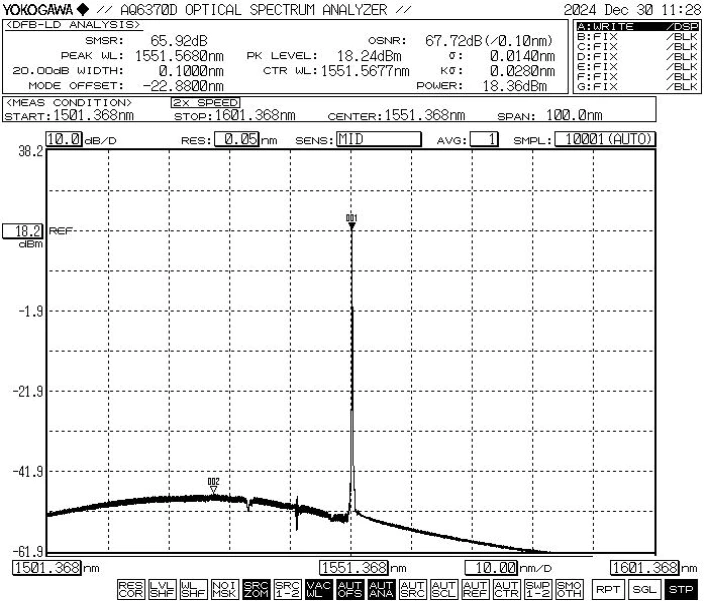

● الطيف النموذجي: 1550 نانومتر، +/- 2 تحمل WL.

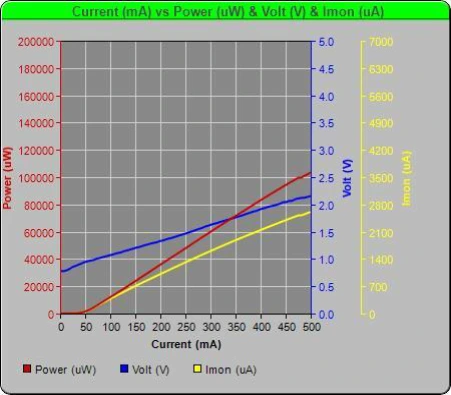

● PIV-1550nm DFB 100 ميجاوات ليزر الفراشة عالي الطاقة

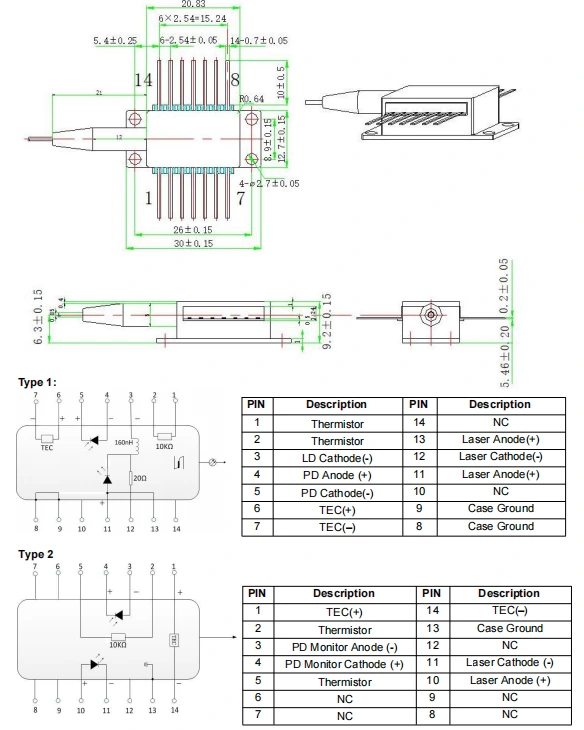

● رسم الحزمة وتعريف PIN-OUT (الوحدة: مم) - 1550 نانومتر DFB 100 ميجاوات ليزر الفراشة عالي القوة

الطلب معلومات

على سبيل المثال: BFLD-1550-1HSM-FA2

(معلومات الطلب: 1550 نانومتر DFB 100 ميجاوات ليزر الفراشة عالي الطاقة، SM الألياف، مع موصل FC/APC، دبوس المضخة).

للحصول على متطلبات مخصصة أخرى، يرجى الاتصال بـ: sales06@boxoptronics.com

ورقة البيانات و ورقة الاختبار

ورقة البيانات

ورقة الاختبار

شروط الاقتباس و الدفع

● شروط الاقتباس

(1) إكسو:

إذا كان لديك حساب DHL/ UPS/ FedEx، فإن Box Optronics تقترح استخدامه EXW. نقوم بالشحن عبر حسابك؛ نحن لا نفرض تكلفة الشحن.

(2) داب:

إذا لم يكن لديك حساب، يرجى الدفع المسبق لتكلفة الشحن المنتجات.

(3) أخرى

● شروط الدفع

تتوفر باي بال وT/T.

مهلة

يستغرق حوالي 10 أيام عمل للإنتاج. (إذا كان هناك بعض في المخزون، سيتم شحنها بشكل أسرع.)

قد تستغرق الخدمات اللوجستية الدولية 3-5 أيام عمل.

العملية ملاحظات

● هذا الجهاز حساس للكهرباء الساكنة؛ ولذلك، الالتزام الصارم مطلوب تدابير الحماية المضادة للكهرباء الساكنة أثناء التعبئة والتغليف، النقل والاستخدام. بالإضافة إلى ذلك، يجب اتخاذ الاحتياطات اللازمة للوقاية يرتفع مصدر الطاقة، لأن عدم القيام بذلك قد يؤدي إلى تلف دائم في الجهاز الجهاز (على سبيل المثال، التأكد من تأريض المعدات بشكل صحيح وارتداء واقي مضاد للكهرباء الساكنة حزام المعصم).

● الألياف الضوئية هشة؛ لا تستخدم الألياف لسحب الجهاز. عند إدخال جهاز أو إزالته من مقبسه، لا تضغط عليه أو اسحب الغلاف الموجود في الجزء الخلفي من مبيت الجهاز. للأجهزة مجهزة بالموصلات، تأكد من أن كلاً من الجهاز وموصل الألياف يتم رفعها في وقت واحد أثناء التثبيت أو الإزالة.

● عند استخدام الجهاز، يجب التقيد الصارم بجهد التشغيل و النطاقات الحالية المحددة في ورقة البيانات. المعلمات الرئيسية - بما في ذلك Ith (العتبة الحالية)، Iop max (الحد الأقصى لتيار التشغيل)، Vop max (الحد الأقصى جهد التشغيل)، و lect (الطول الموجي المركزي) - يجب الإشارة إليه على وجه التحديد في تقرير الاختبار المقدم في وقت الشحن. ملاحظة: العملية قد يؤدي تجاوز الحد الأقصى المطلق للتقييمات إلى حدوث ضرر دائم بالجهاز.

ضمان الجودة و خدمة ما بعد البيع

● فترة الضمان:

إصلاح أو استبدال مجاني للعيوب غير الناجمة عن الإنسان خلال 1 سنة من الشراء. خدمات الصيانة المدفوعة متوفرة بعد سنة واحدة.

● الاستثناءات من الضمان المجاني:

خلال فترة الضمان المجانية، خدمات الإصلاح أو الاستبدال مجانية سيتم توفيرها للأخطاء الناجمة عن مشاكل جودة المنتج. ومع ذلك، صندوق تحتفظ شركة Optronics بالحق في رفض خدمات الإصلاح المجانية فيما يلي الحالات خلال فترة الضمان:

(1) الأضرار الناجمة عن العوامل الطبيعية (مثل البرق والغبار) أو التأثيرات البيئية.

(2) الأعطال بسبب التشغيل غير السليم من قبل المستخدم.

(3) الضرر الجسدي الواضح الناتج عن الخطأ البشري.

(4) التفكيك أو التعديل أو الإصلاح غير المصرح به.

(5) ملصقات الضمان المعدلة أو غير الكاملة الموجودة على الهيكل.

(6) الضرر أو الخسارة أثناء النقل.
