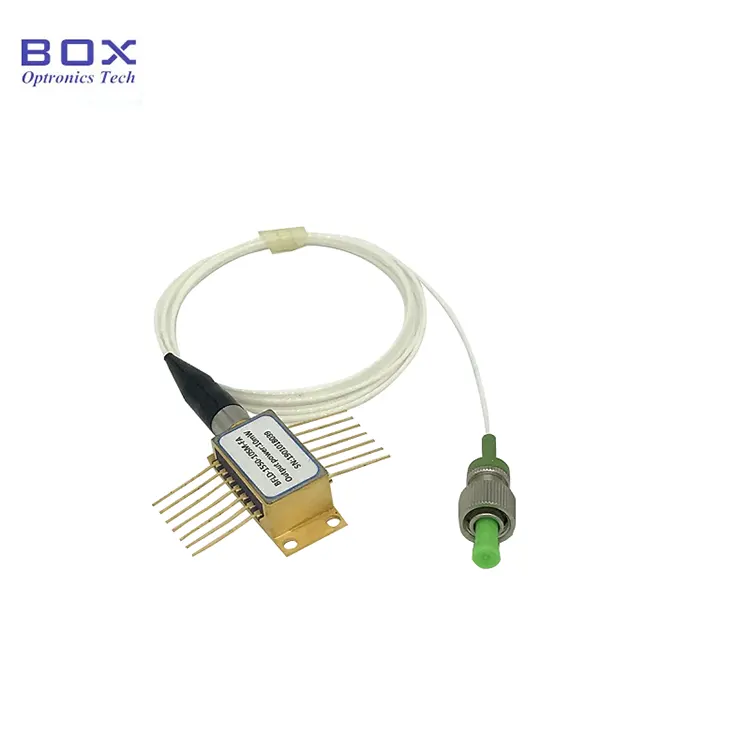

هذا هو صمام ثنائي ليزر DFB بطول 1651 نانومتر مقترن بالألياف مع شريحة DFB متعددة الكم وحزمة فراشة ذات 14 سنًا. أنه يدمج المجلس التنفيذي الانتقالي التحكم في درجة الحرارة والثرمستور، يدعم الوضع الفردي/الحفاظ على الاستقطاب خرج الألياف، مع طاقة خرج نموذجية تبلغ 10 ميجاوات وطول موجة مركزي يبلغ 1651 نانومتر. مناسبة للاتصالات الألياف، واستشعار الألياف، والأدوات البصرية، وأنظمة مصدر الضوء المخصصة، فهي سهلة التشغيل وموثوقة للغاية. يرجى التحكم بدقة في تيار المحرك والجهد ودرجة حرارة اللحام، توفير الحماية من التفريغ الكهروستاتيكي (ESD)، وتجنب تجاوز الحد الأقصى المطلق للتقييمات.
|
المعلمة |
رمز |
حالة |
دقيقة. |
اكتب. |
الأعلى. |
وحدة |
|
الطول الموجي التشغيلي |
lectC |
الأسلحة الكيميائية، 25 درجة مئوية |
1650 |
1651 |
1652 |
نانومتر |
|
طاقة الإخراج الضوئية |
بي إف |
— |
10 |
— |
— |
ميغاواط |
|
العتبة الحالية |
إيث |
25 درجة مئوية |
— |
8 |
15 |
أماه |
|
التشغيل الحالي |
IOP |
الأسلحة الكيميائية |
— |
— |
90 |
أماه |
|
جهد التشغيل |
VOP |
25 درجة مئوية |
— |
1.1 |
2.0 |
V |
|
قمع الوضع الجانبي نسبة |
سمسر |
— |
35 |
40 |
— |
ديسيبل |
|
العزلة البصرية |
ايزو |
25 درجة مئوية |
35 |
— |
— |
ديسيبل |
|
العرض الطيفي (-3 ديسيبل) |
Δ |
— |
— |
— |
10 |
ميغاهيرتز |
|
انقراض الاستقطاب نسبة |
إير |
الألياف PM |
18 |
— |
— |
ديسيبل |
|
درجة حرارة الطول الموجي معامل |
△ẫ/△T |
— |
— |
0.08 |
0.12 |
نانومتر/درجة مئوية |
|
مراقبة التيار |
إيمون |
دورة تنظيم الجهد = 5 فولت |
50 |
— |
1500 |
ميكروأ |
|
MPD التيار المظلم |
بطاقة تعريف |
دورة تنظيم الجهد = 5 فولت |
— |
— |
50 |
ميكروأ |
|
مقاومة الثرمستور |
RTH |
25 درجة مئوية |
9.5 |
10 |
10.5 |
ك أوم |
|
الثرمستور ب القيمة |
β |
25 درجة مئوية/80 درجة مئوية |
— |
3950 |
— |
K |
● يدعم اقتران الألياف SMF-28e أو PMF-1550، موصل FC/APC؛
● 14 دبوس حزمة الفراشة؛
● مدمج الثرمستور، والمجلس التنفيذي الانتقالي؛
● واسعة نطاق درجة حرارة التشغيل.
● الألياف الضوئية الاتصالات؛
● أداة بصرية
● تحليل غاز الميثان CH4؛
● استشعار الألياف الضوئية.

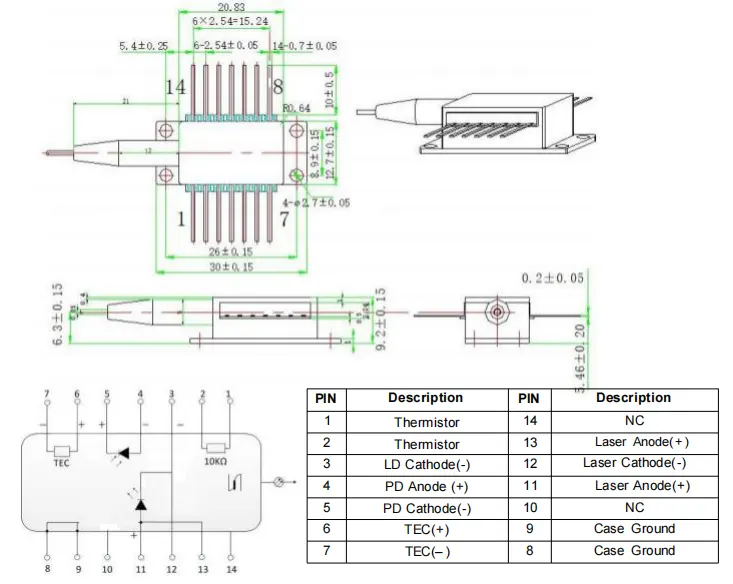

● رسم الحزمة وتعريف PIN-OUT (الوحدة: مم) - ألياف DFB بطول 1651 نانومتر يقترن ليزر ديود
>>> دبوس من النوع 1

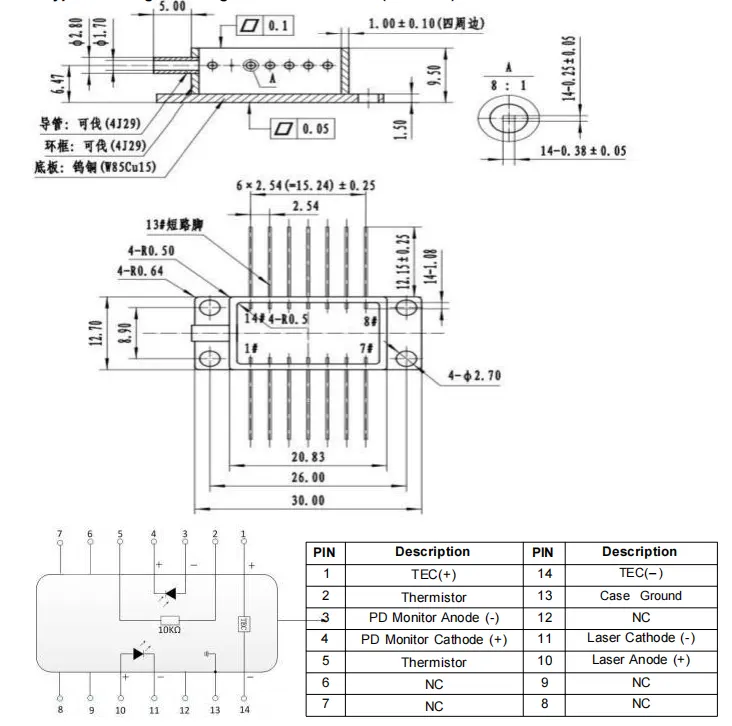

>>> دبوس من النوع الثاني

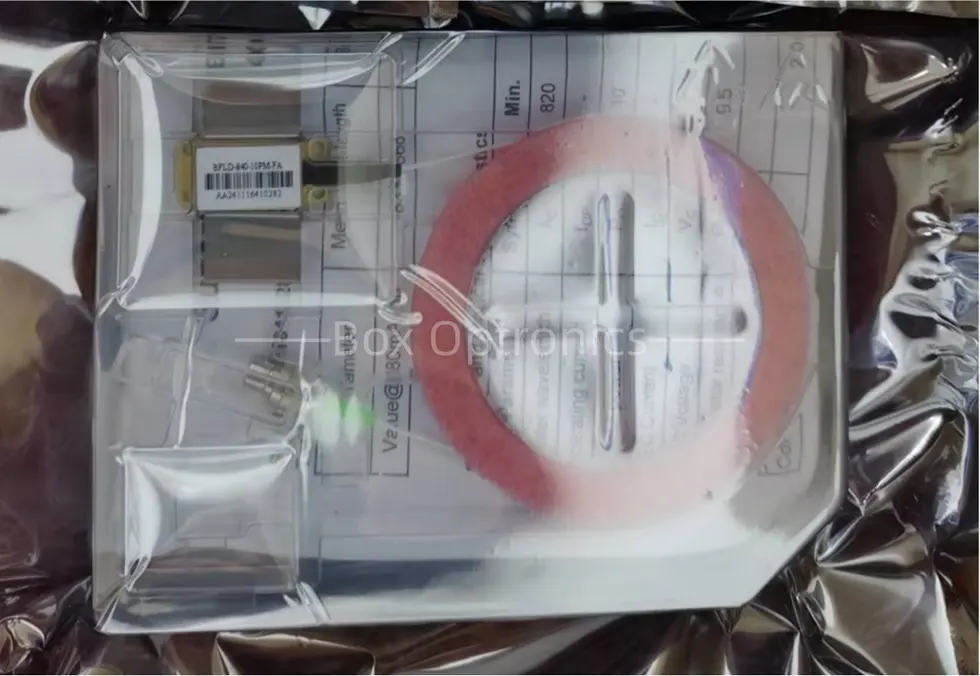

● مثال التعبئة
|
|
مُكَمِّلات |
كمية |
|
1 |
1651 نانومتر DFB صمام ثنائي ليزر مقترن بالألياف |
1 |
|
2 |
تقرير اختبار المنتج |
1 |
*جهاز مستقل؛ لا يوجد برنامج تشغيل مدمج (برنامج تشغيل خارجي اختياري).
|
اسم |
الطول الموجي |
طاقة الإخراج |
نوع الألياف |
موصل |
دبوس خارج |
|
بفيلد |
-XXXX |
-XX |
العشرين |
-XX |
X |
|
ديود ليزر DFB |
1651:1651 نانومتر 1653:1653.7 نانومتر 1392:1392 نانومتر 760:760 نانومتر 1683:1683 نانومتر آخر |
10:10 ميجاوات آخر |
SM: وضع واحد م: الحفاظ على الاستقطاب
|
اتحاد كرة القدم: FC/APC SA: SC/APC آخر |
فارغة:اكتب 1 2: النوع 2 |
على سبيل المثال: BFLD-1651-10SM-FA2
(معلومات الطلب: 1651 نانومتر DFB صمام ثنائي ليزري مقترن بالألياف، فراشة ذات 14 سنًا الحزمة، مع الألياف SM، موصل FC / APC، دبوس من النوع 2).
1. شروط الاقتباس والدفع - 1651nm DFB صمام ثنائي ليزر مقترن بالألياف
● شروط الاقتباس
(1) إكسو:
إذا كان لديك حساب DHL/ UPS/ FedEx، فإن Box Optronics تقترح استخدامه EXW. نقوم بالشحن عبر حسابك؛ نحن لا نفرض تكلفة الشحن.
(2) داب:
إذا لم يكن لديك حساب، يرجى الدفع المسبق لتكلفة الشحن المنتجات.
● شروط الدفع
تتوفر باي بال وT/T.
يستغرق حوالي 10 أيام عمل للإنتاج. (إذا كان هناك بعض في المخزون، سيتم شحنها بشكل أسرع.)
قد تستغرق الخدمات اللوجستية الدولية 3-5 أيام عمل.
● هذا الجهاز حساس للكهرباء الساكنة؛ ولذلك، الالتزام الصارم مطلوب تدابير الحماية المضادة للكهرباء الساكنة أثناء التعبئة والتغليف، النقل والاستخدام. بالإضافة إلى ذلك، يجب اتخاذ الاحتياطات اللازمة للوقاية يرتفع مصدر الطاقة، لأن عدم القيام بذلك قد يؤدي إلى تلف دائم في الجهاز الجهاز (على سبيل المثال، التأكد من تأريض المعدات بشكل صحيح وارتداء واقي مضاد للكهرباء الساكنة حزام المعصم).
● الألياف الضوئية هشة؛ لا تستخدم الألياف لسحب الجهاز. عند إدخال جهاز أو إزالته من مقبسه، لا تضغط عليه أو اسحب الغلاف الموجود في الجزء الخلفي من مبيت الجهاز. للأجهزة مجهزة بالموصلات، تأكد من أن كلاً من الجهاز وموصل الألياف يتم رفعها في وقت واحد أثناء التثبيت أو الإزالة.
● إذا كانت الدبابيس تتطلب لحامًا، فلا يجب أن تكون درجة حرارة اللحام كذلك تتجاوز 260 درجة مئوية، ويجب ألا تتجاوز مدة اللحام 10 ثوانٍ. خاص يجب الانتباه إلى ما يلي: أثناء عملية اللحام يجب أن يكون الجهاز في حالة عدم وجود طاقة، ويجب تأريض مكواة اللحام بشكل صحيح.
● قبل تشغيل جميع المكونات، قم أولاً بتنشيط المبرد، و ثم تابع خطوات زيادة الطاقة الإضافية لمنع ارتفاع درجة حرارة الشريحة و الزائد.
● فترة الضمان:
إصلاح أو استبدال مجاني للعيوب غير الناجمة عن الإنسان خلال 1 سنة من الشراء. خدمات الصيانة المدفوعة متوفرة بعد سنة واحدة.
● الاستثناءات من الضمان المجاني:
خلال فترة الضمان المجانية، خدمات الإصلاح أو الاستبدال مجانية سيتم توفيرها للأخطاء الناجمة عن مشاكل جودة المنتج. ومع ذلك، صندوق تحتفظ شركة Optronics بالحق في رفض خدمات الإصلاح المجانية فيما يلي الحالات خلال فترة الضمان:
(1) الأضرار الناجمة عن العوامل الطبيعية (مثل البرق والغبار) أو التأثيرات البيئية.
(2) الأعطال بسبب التشغيل غير السليم من قبل المستخدم.
(3) الضرر الجسدي الواضح الناتج عن الخطأ البشري.
(4) التفكيك أو التعديل أو الإصلاح غير المصرح به.
(5) ملصقات الضمان المعدلة أو غير الكاملة الموجودة على الهيكل.
(6) الضرر أو الخسارة أثناء النقل.
