هذا ليزر DFB مخصص بطول 760 نانومتر مع 14PIN حزمة الفراشة القياسية، الطول الموجي المركزي 760 نانومتر، تحمل الطول الموجي +/-1 نانومتر، وقدرة الخرج النموذجية 10 ميجاوات. المدمج في TEC، والثرمستور، والشاشة PD، مع استقرار ممتاز للطول الموجي من أجل تشغيل مستقر على المدى الطويل. إنه كذلك تستخدم أساسا في الكشف عن الأكسجين. سلك بدقة وفقا لتعريف الدبوس، تحت سيطرة TEC، والانحناء المفرط للألياف لضمان الأداء و خدمة الحياة.
|
المعلمة |
رمز |
حالة |
دقيقة. |
اكتب. |
الأعلى. |
وحدة |
|
الطول الموجي التشغيلي |
lectC |
CW، 25 درجة مئوية، IOP = 50 مللي أمبير |
759 |
760 |
761 |
نانومتر |
|
طاقة الإخراج الضوئية |
بي إف |
اس ام فايبر |
10 |
- |
- |
ميغاواط |
|
العتبة الحالية |
إيث |
25 درجة مئوية، IOP = 50 مللي أمبير |
- |
20 |
30 |
أماه |
|
التشغيل الحالي |
IOP |
الأسلحة الكيميائية |
- |
- |
50 |
أماه |
|
جهد التشغيل |
VOP |
25 درجة مئوية، IOP = 50 مللي أمبير |
- |
2.0 |
2.3 |
V |
|
قمع الوضع الجانبي نسبة |
سمسر |
- |
30 |
- |
- |
ديسيبل |
|
العرض الطيفي (-20 ديسيبل) |
Δ |
- |
- |
0.1 |
1.0 |
نانومتر |
|
كفاءة المنحدر |
η |
- |
- |
0.4 |
- |
ميجاوات/مللي أمبير |
|
مراقبة التيار |
إيمون |
VR = 5V، IOP = 50mA |
- |
- |
1250 |
ميكروأ |
|
MPD التيار المظلم |
بطاقة تعريف |
فر = 5 فولت |
- |
- |
200 |
غير متوفر |
|
مقاومة الثرمستور |
RTH |
25 درجة مئوية |
9.5 |
10 |
10.5 |
ك أوم |
|
الثرمستور ب القيمة |
β |
25 درجة مئوية/85 درجة مئوية |
- |
3950 |
- |
K |
|
درجة حرارة التشغيل TEC |
قمة |
IOP = 50 مللي أمبير |
15 |
- |
40 |
℃ |
● متعدد الكم بئر (MQW) ليزر ردود الفعل الموزعة (DFB) ؛
● مدمج المجلس التنفيذي الانتقالي والمعزل البصري؛
● عالية الاستقرار وانخفاض مستوى الضجيج.
● حزمة الفراشة القياسية الصناعية ذات 14 سنًا.
● تركيز الأكسجين الكشف والتحليل.
● أجهزة استشعار الغاز.
● البحث العلمي و التحليل الطيفي.

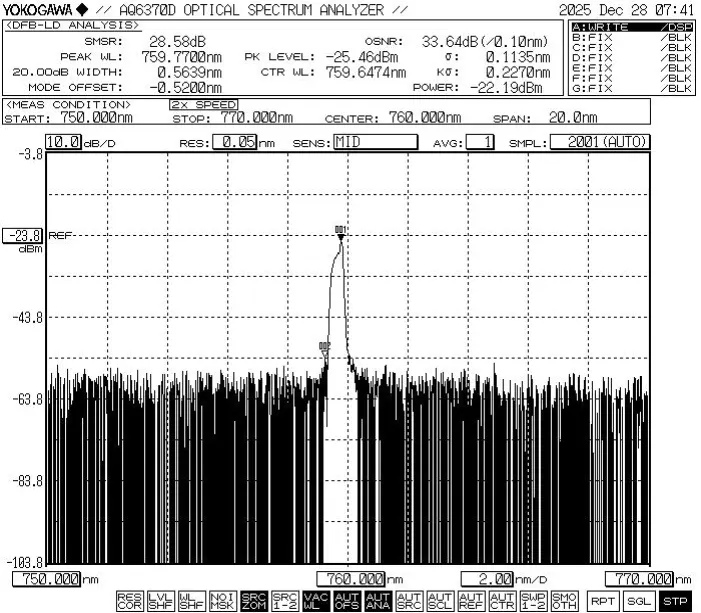

● الطيف النموذجي: 760 نانومتر، +/- 1 نانومتر WL.

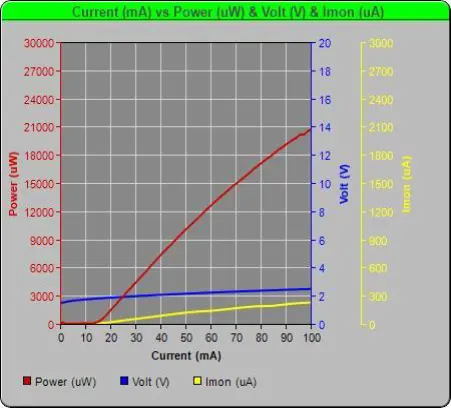

● صمام ثنائي ليزر على شكل فراشة DFB بقدرة 10 ميجاوات PIV-760nm

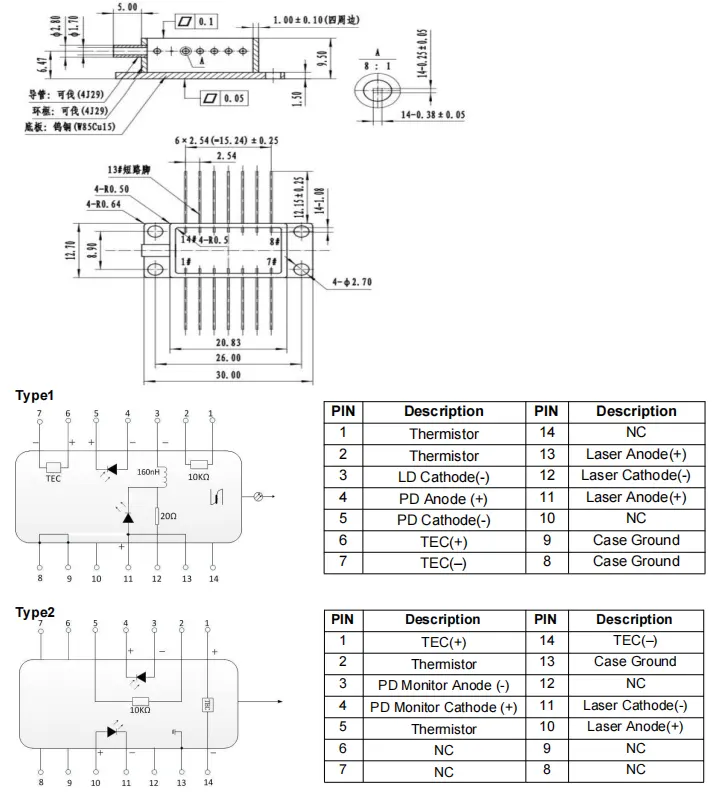

● رسم العبوة وتثبيتها
|
اسم |
الطول الموجي |
طاقة الإخراج |
نوع الألياف |
موصل |
دبوس خارج |
|
بفيلد |
-دكسكس |
-XX |
العشرين |
-XX |
X |
|
ديود ليزر DFB |
D760: 760 نانومتر |
10:10 ميجاوات |
SM:780 حصان مساء: PM780
|
اتحاد كرة القدم: FC/APC آخر |
1: النوع 1 2: النوع 2 |
على سبيل المثال: بفلد-D760-10SM-FA2
(معلومات الطلب: صمام ثنائي ليزر DFB الفراشة 760 نانومتر 10 ميجاوات، مع SM الألياف، موصل FC/APC، دبوس من النوع 2).
للحصول على متطلبات مخصصة أخرى، يرجى الاتصال بـ: sales06@boxoptronics.com
● شروط الاقتباس
(1) إكسو:
إذا كان لديك حساب DHL/ UPS/ FedEx، فإن Box Optronics تقترح استخدامه EXW. نقوم بالشحن عبر حسابك؛ نحن لا نفرض تكلفة الشحن.
(2) داب:
إذا لم يكن لديك حساب، يرجى الدفع المسبق لتكلفة الشحن المنتجات.
(3) أخرى
● شروط الدفع
تتوفر باي بال وT/T.
يستغرق حوالي 10 أيام عمل للإنتاج. (إذا كان هناك بعض في المخزون، سيتم شحنها بشكل أسرع.)
قد تستغرق الخدمات اللوجستية الدولية 3-5 أيام عمل.
● عند التشغيل، يصدر هذا الجهاز شعاع ليزر عالي الكثافة؛ افعل لا تنظر مباشرة إلى نهاية الألياف، لأن القيام بذلك قد يسبب إصابة العين.
● الألياف الضوئية هشة؛ لا تستخدم الألياف لسحب الجهاز. عند إدخال جهاز أو إزالته من مقبسه، لا تضغط عليه أو اسحب الغلاف الموجود في الجزء الخلفي من مبيت الجهاز. للأجهزة مجهزة بالموصلات، تأكد من أن كلاً من الجهاز وموصل الألياف يتم رفعها في وقت واحد أثناء التثبيت أو الإزالة.
● إذا كانت الدبابيس تتطلب لحامًا، فلا يجب أن تكون درجة حرارة اللحام كذلك تتجاوز 260 درجة مئوية، ويجب ألا تتجاوز مدة اللحام 10 ثوانٍ. خاص يجب الانتباه إلى ما يلي: أثناء عملية اللحام يجب أن يكون الجهاز في حالة عدم وجود طاقة، ويجب أن تكون مكواة اللحام صحيحة مؤرض.
● عند استخدام الجهاز، يجب التقيد الصارم بجهد التشغيل و النطاقات الحالية المحددة في ورقة البيانات. المعلمات الرئيسية - بما في ذلك Ith (العتبة الحالية)، Iop max (الحد الأقصى لتيار التشغيل)، Vop max (الحد الأقصى جهد التشغيل)، و lect (الطول الموجي المركزي) - يجب الإشارة إليه على وجه التحديد في تقرير الاختبار المقدم في وقت الشحن. ملاحظة: العملية قد يؤدي تجاوز الحد الأقصى المطلق للتقييمات إلى حدوث ضرر دائم بالجهاز.
● فترة الضمان:
إصلاح أو استبدال مجاني للعيوب غير الناجمة عن الإنسان خلال 1 سنة من الشراء. خدمات الصيانة المدفوعة متوفرة بعد سنة واحدة.
● الاستثناءات من الضمان المجاني:
خلال فترة الضمان المجانية، خدمات الإصلاح أو الاستبدال مجانية سيتم توفيرها للأخطاء الناجمة عن مشاكل جودة المنتج. ومع ذلك، صندوق تحتفظ شركة Optronics بالحق في رفض خدمات الإصلاح المجانية فيما يلي الحالات خلال فترة الضمان:
(1) الأضرار الناجمة عن العوامل الطبيعية (مثل البرق والغبار) أو التأثيرات البيئية.
(2) الأعطال بسبب التشغيل غير السليم من قبل المستخدم.
(3) الضرر الجسدي الواضح الناتج عن الخطأ البشري.
(4) التفكيك أو التعديل أو الإصلاح غير المصرح به.
(5) ملصقات الضمان المعدلة أو غير الكاملة الموجودة على الهيكل.
(6) الضرر أو الخسارة أثناء النقل.
