1. مقدمة من 1683 نانومتر الليزر المقترن بالألياف بقدرة 10 ميجاوات
2. المواصفات الفنية
3. ميزات المنتج
4. التطبيقات النموذجية
5. تفاصيل المنتج
6. طلب المعلومات
7. ورقة البيانات وورقة الاختبار
8. شروط الاقتباس والدفع
9. المهلة الزمنية
10. ملاحظات العملية
11. ضمان الجودة و خدمة ما بعد البيع

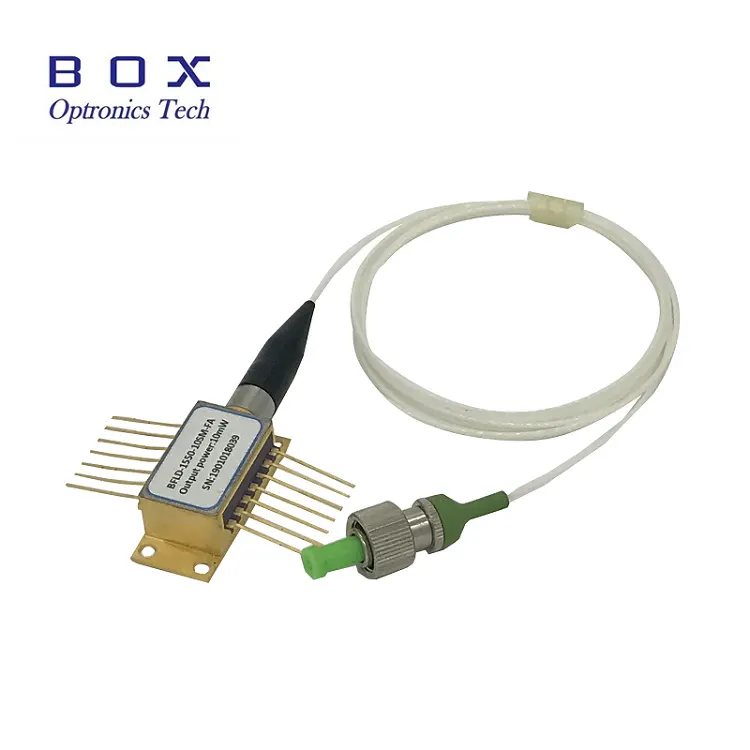

يعتمد الليزر المقترن بالألياف 1683 نانومتر 10 ميجاوات على MQW DFB رقاقة، الطول الموجي المركزي 1683 نانومتر، التسامح مع الطول الموجي +/- 1 نانومتر، الإخراج النموذجي طاقة 10 ميجاوات، حزمة BTF ذات 14 سنًا، متوافقة مع Telcordia GR-468 وRoHS. مع ألياف أحادية الوضع وموصل FC/APC، وهي مثالية لغاز TDLAS وC2H6 أنظمة الكشف.
|
المعلمة |
رمز |
حالة |
دقيقة. |
اكتب. |
الأعلى. |
وحدة |
|
مركز الطول الموجي |
lect ج |
TL=15～35°CW |
1682 |
1683 |
1684 |
نانومتر |
|
طاقة الإخراج الضوئية |
ص |
TL=15～35°CW |
- |
10 |
- |
ميغاواط |
|
العتبة الحالية |
إيث |
الأسلحة الكيميائية |
15 |
- |
25 |
أماه |
|
LD إلى الأمام الحالي |
لو |
PF = القوة المقدرة |
- |
80 |
120 |
أماه |
|
LD الجهد إلى الأمام |
VF |
PF = الطاقة المقدرة |
- |
- |
2.5 |
V |
|
قمع الوضع الجانبي نسبة |
سمسر |
الأسلحة الكيميائية |
35 |
40 |
- |
ديسيبل |
|
العزلة البصرية |
- |
-10 |
30 |
35 |
- |
ديسيبل |
|
مراقبة الاستجابة |
إم/PF |
- |
- |
1 |
20 |
وا/ميغاواط |
|
مراقبة الاستجابة الاستقرار |
- |
- |
- |
- |
20 |
% |
|
مراقبة التيار المظلم |
بطاقة تعريف |
- |
- |
- |
50 |
غير متوفر |
|
المجلس التنفيذي الانتقالي الحالي |
ITEC |
TL = 25 درجة مئوية، TC = 70 درجة مئوية |
- |
0.6 |
1.5 |
A |
|
المجلس التنفيذي الجهد |
فتيك |
TL = 25 درجة مئوية، TC = 70 درجة مئوية |
- |
1.3 |
3.5 |
V |
|
استهلاك الطاقة TEC |
P |
ح = 75 درجة مئوية |
- |
- |
5 |
W |
|
مقاومة الثرمستور |
RTH |
ح = 25 درجة مئوية |
9.5 |
10 |
10.5 |
كوم |
|
الثرمستور ب ثابت |
بيث |
ح = 25 درجة مئوية |
- |
3900 |
- |
K |
|
موجة. درجة حرارة. معامل |
Δω/ΔT |
0 درجة مئوية |
- |
- |
0.12 |
نانومتر/درجة مئوية |
|
موجة. المعامل الحالي |
ΔΙ/ΔΙ |
20 درجة مئوية |
- |
- |
0.015 |
نانومتر / مللي أمبير |
● عالية خرج بصري مستقر 10 ميجاوات؛
● معايير الصناعة، حزمة فراشة 14PIN؛
● مدمج TEC والمعزل البصري.
● متعدد الكم البئر (MQW) ليزر التغذية المرتدة الموزعة (DFB).
●
● ليزر ديود قابل للضبط التحليل الطيفي للامتصاص؛
● مراقبة C2H6؛
● جودة الهواء البيئي المراقبة؛
● استشعار الألياف الضوئية والكشف بالليزر.

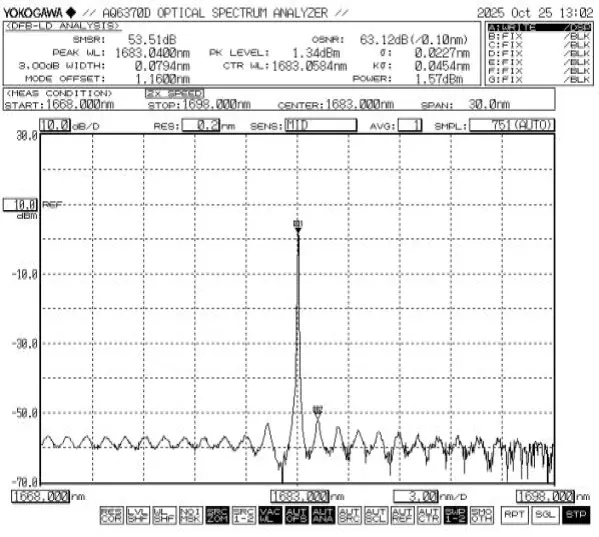

● الطيف النموذجي: 1683 نانومتر، +/- 1 نانومتر WL.
● الأسئلة الشائعة
(1) ما هو نوع الألياف ومواصفات الموصل؟
--يستخدم التكوين القياسي أليافًا أحادية الوضع مع FC/APC موصل.
(2) ما هو نوع العبوة وطريقة التركيب؟
- يوجد ليزر الألياف المقترنة بقدرة 1683 نانومتر بقدرة 10 ميجاوات في 14 سنًا قياسيًا حزمة الفراشة، متوافقة مع مآخذ الليزر السائدة والتركيب تركيبات. يتم توفير فتحات التركيب لتثبيت المسمار أو الوسادة الحرارية مرفق.
(3) هل اختبار العينة متاح؟ ما هي الخدمات المقدمة للشراء بالجملة؟
- يتم دعم اختبار العينات والإنتاج التجريبي صغير الحجم. بالنسبة للمشتريات بالجملة، نقدم تسعيرًا للكميات وتقارير اختبار المصنع حسب الطلب المعلمات (مثل طول الألياف ونوع الغلاف ونوع الموصل).
|
اسم |
الطول الموجي |
طاقة الإخراج |
نوع الألياف |
موصل |
دبوس خارج |
|
بفيلد |
-XXXX |
-XX |
العشرين |
-XX |
X |
|
ديود ليزر DFB |
1683:1683 نانومتر 1392:1392 نانومتر 760:760 نانومتر آخر |
10:10 ميجاوات آخر |
SM: وضع واحد م: الحفاظ على الاستقطاب
|
اتحاد كرة القدم: FC/APC SA: SC/APC آخر |
فارغة:اكتب 1 2: النوع 2 |
على سبيل المثال: BFLD-1683-10SM-FA
(معلومات الطلب: 1683 نانومتر 10 ميجاوات من الليزر المقترن بالألياف، فراشة ذات 14 سنًا العبوة، مع ألياف SM، موصل FC/APC، دبوس من النوع 1).
● شروط الاقتباس
(1) إكسو:
إذا كان لديك حساب DHL/ UPS/ FedEx، فإن Box Optronics تقترح استخدامه EXW. نقوم بالشحن عبر حسابك؛ نحن لا نفرض تكلفة الشحن.
(2) داب:
إذا لم يكن لديك حساب، يرجى الدفع المسبق لتكلفة الشحن المنتجات.
(3) أخرى
● شروط الدفع
تتوفر باي بال وT/T.
يستغرق حوالي 10 أيام عمل للإنتاج. (إذا كان هناك بعض في المخزون، سيتم شحنها بشكل أسرع.)
قد تستغرق الخدمات اللوجستية الدولية 3-5 أيام عمل.
● هذا الجهاز حساس للكهرباء الساكنة؛ ولذلك، الالتزام الصارم مطلوب تدابير الحماية المضادة للكهرباء الساكنة أثناء التعبئة والتغليف، النقل والاستخدام. بالإضافة إلى ذلك، يجب اتخاذ الاحتياطات اللازمة للوقاية يرتفع مصدر الطاقة، لأن عدم القيام بذلك قد يؤدي إلى تلف دائم في الجهاز الجهاز (على سبيل المثال، التأكد من تأريض المعدات بشكل صحيح وارتداء واقي مضاد للكهرباء الساكنة حزام المعصم).
● إذا كانت الدبابيس تتطلب لحامًا، فلا يجب أن تكون درجة حرارة اللحام كذلك تتجاوز 260 درجة مئوية، ويجب ألا تتجاوز مدة اللحام 10 ثوانٍ. خاص يجب الانتباه إلى ما يلي: أثناء عملية اللحام يجب أن يكون الجهاز في حالة عدم وجود طاقة، ويجب أن تكون مكواة اللحام صحيحة مؤرض.
● عند استخدام الجهاز، يجب التقيد الصارم بجهد التشغيل و النطاقات الحالية المحددة في ورقة البيانات. المعلمات الرئيسية - بما في ذلك Ith (العتبة الحالية)، Iop max (الحد الأقصى لتيار التشغيل)، Vop max (الحد الأقصى جهد التشغيل)، و lect (الطول الموجي المركزي) - يجب الإشارة إليه على وجه التحديد في تقرير الاختبار المقدم في وقت الشحن. ملاحظة: العملية قد يؤدي تجاوز الحد الأقصى المطلق للتقييمات إلى حدوث ضرر دائم بالجهاز.
● فترة الضمان:
إصلاح أو استبدال مجاني للعيوب غير الناجمة عن الإنسان خلال 1 سنة من الشراء. خدمات الصيانة المدفوعة متوفرة بعد سنة واحدة.
● الاستثناءات من الضمان المجاني:
خلال فترة الضمان المجانية، خدمات الإصلاح أو الاستبدال مجانية سيتم توفيرها للأخطاء الناجمة عن مشاكل جودة المنتج. ومع ذلك، صندوق تحتفظ شركة Optronics بالحق في رفض خدمات الإصلاح المجانية فيما يلي الحالات خلال فترة الضمان:
(1) الأضرار الناجمة عن العوامل الطبيعية (مثل البرق والغبار) أو التأثيرات البيئية.
(2) الأعطال بسبب التشغيل غير السليم من قبل المستخدم.
(3) الضرر الجسدي الواضح الناتج عن الخطأ البشري.
(4) التفكيك أو التعديل أو الإصلاح غير المصرح به.
(5) ملصقات الضمان المعدلة أو غير الكاملة الموجودة على الهيكل.
(6) الضرر أو الخسارة أثناء النقل.
